3. Біржолақты модулятор мен бжм j3е сигналдың параметрлерін зерттеу
3.1. Спектр анализатордың кірісін КТ6I жалғаңыз. Осциллографтың II кірісін КТ6 жалғаңыз.
3.2. Осциллографта жолақтық фильтрдің шығысындағы кернеудің формасын зерттеңіз. ТЖ генератордың шығыс кернеуін өзгертіп сигналдың өзгерістерін зерттеңіз. Генератордың шығысында кернеуді UНЧ0,5 күйіне келтіріңіз.
3.3. Спектр анализатор көмегімен сигналдың спектрлік құрамын анықтаңыз.
3.4. ТЖ модуляциялайтын кернеудің жиілігін азайтыңыз. КТ6 кернеудің жоқ болып кету жиілік FНЧ МИН мәнін жазыңыз. Келесі шамаларды: fВЧ ,fФ , ∆fФ , FНЧ МИН салыстырып қорытынды жасаңыз.
3.5. ТЖ генератордың жиілігін 10 кГц тең орнатыңыз. КТ6 сигналдың пайда болуын белгілеңіз.
fВЧ азайтып КТ6 кернеудің жоқ болып кету жиілік fВЧ1 мәнін жазыңыз. Келесі шамаларды: fВЧ1 ,fФ , ∆fФ , FНЧ салыстырып қорытынды жасаңыз.
4. Ам сигналдың спектрлік құрамына модуляциялайтын кернеудің жиілігінің әсер етуін анықтау.
4.1. Спектр анализатордың кірісін КТ4I жалғаңыз. Осциллографтың II кірісін КТ4 жалғаңыз.
ТЖ генератордың жиілігін 15 кГц тең орнатыңыз. Генератордың шығысында кернеуді UНЧ0,5 орнатыңыз. Спектр анализатор көмегімен сигналдың спектрлік құрамын анықтаңыз.
4.2. Спектр анализатордың кірісін КТ5I жалғаңыз. Осциллографтың II кірісін КТ5 жалғаңыз. Спектр анализатор көмегімен сигналдың спектрлік құрамын анықтаңыз.
4.3. Спектр анализатордың кірісін КТ6I жалғаңыз. Осциллографтың II кірісін КТ6 жалғаңыз. Спектр анализатор көмегімен сигналдың спектрлік құрамын анықтаңыз. Қорытынды жасаңыз.
Біржолақты модуляцияны зерттеу
Қосымша:
Жолақтық фильтрдің өткізу жолағын анықтау
(зертханалық жұмысының алдында орындалады)
1.1. 3 – сурет бойынша жалғануларды ұйымдастыру. Жиілік өлшеуішті «ГВЧ» режиміне қосыңыз.
1.2. ЖЖ генератордың I диапазонында минималды жиілігін орнатыңыз. Генератордың шығыс кернеуін 0 дБ тең күйіне келтіріңіз.
1.3. ТЖ генератордың шығыс кернеуін 0 В тең күйіне келтіріңіз.
1.4. Осциллографта КТ6 кернеудің өзгеруін зерттеңіз. I диапазонда ЖЖ генератордың жиілігін минималды мәнінен максималды мәнге дейін өзгертіңіз. Жолақтық фильтрдің ПФ шығысындағы амплитуда өзгерістерін зерттеу. Милливольтметрмен жолақтық фильтрдің шығысындағы кернеуін Uшығ жазыңыз. Бұл міәндерді 1 кестеге жазыңыз. Әртүрлі жиіліктерде жолақтық фильтрдің нормаланған беру коэффициентін есептеңіз
К(f) = Uшығ / Uшығ. макс
Жолақтық фильтрдің нормаланған амплитудалы – жиіліктік сипаттамасын құрыңыз. График бойынша өткізу жолағы мен жолақтық фильтрдің орта жиілігін анықтаңыз.
fГ, кГц |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Uшығ, мВ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
К(f) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 – сурет. «Біржолақты модуляцияны зерттеу» ауысымды
б локтың сыртқы көрінісі

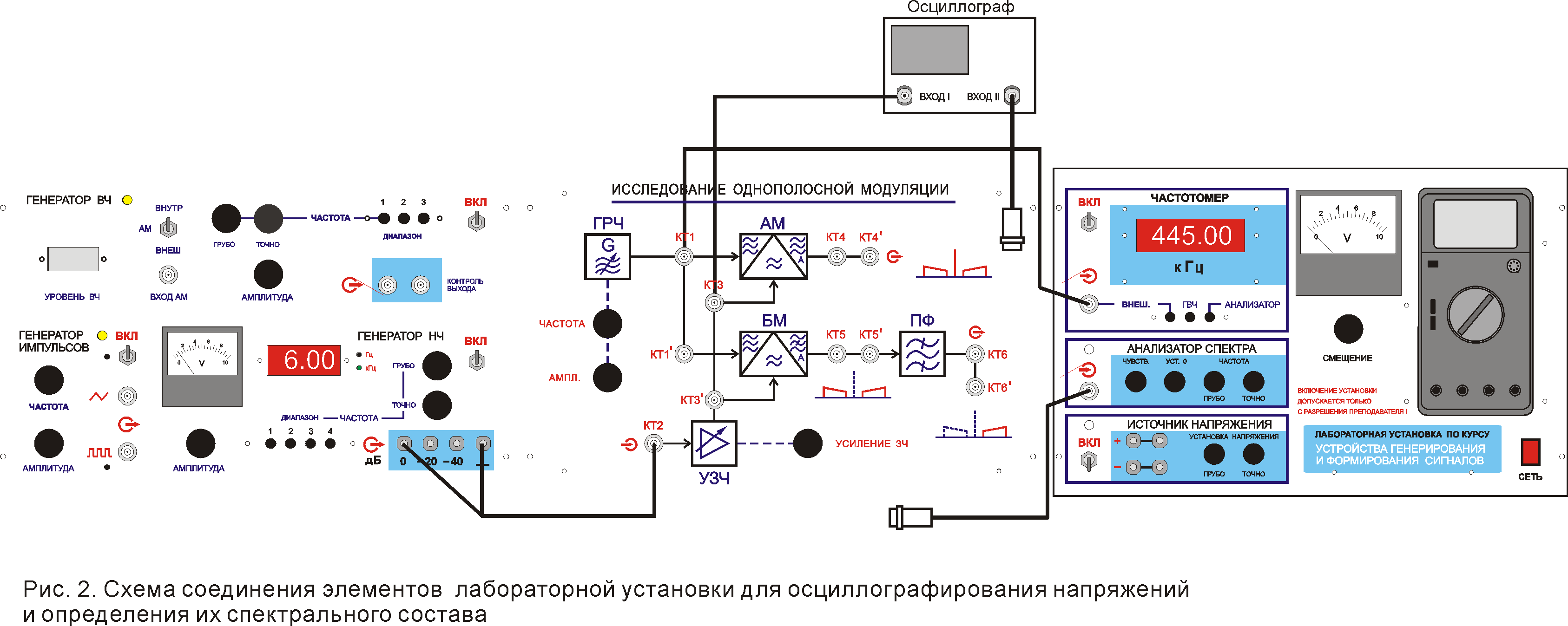

2 - сурет. Кернеу осциллограммалары мен спектралды құрамын зерттеу үшін жалғанулар сұлбасы
