6. Айналы арна бойынша қабылдағыштың талғамдылығын анықтау.

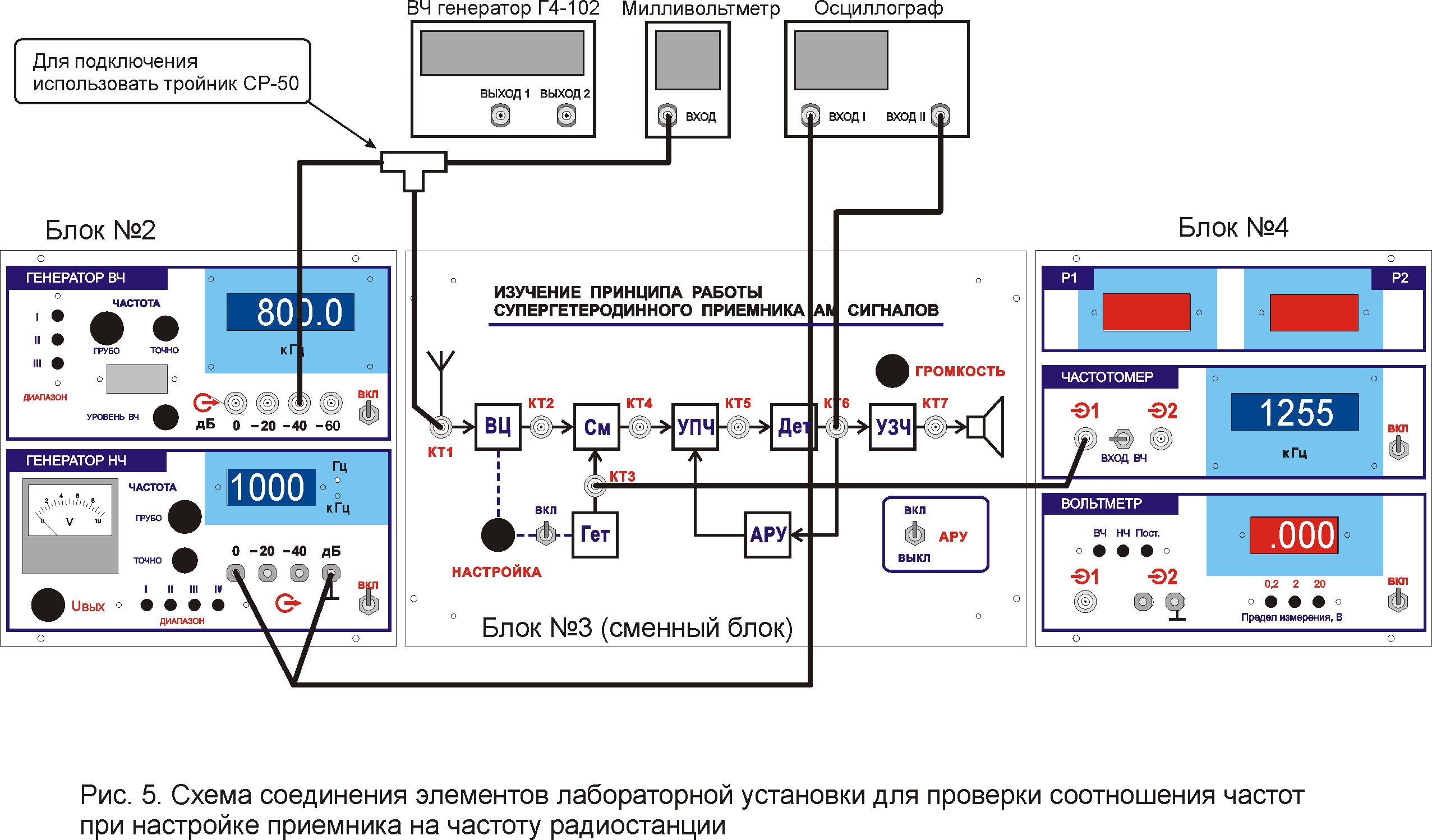

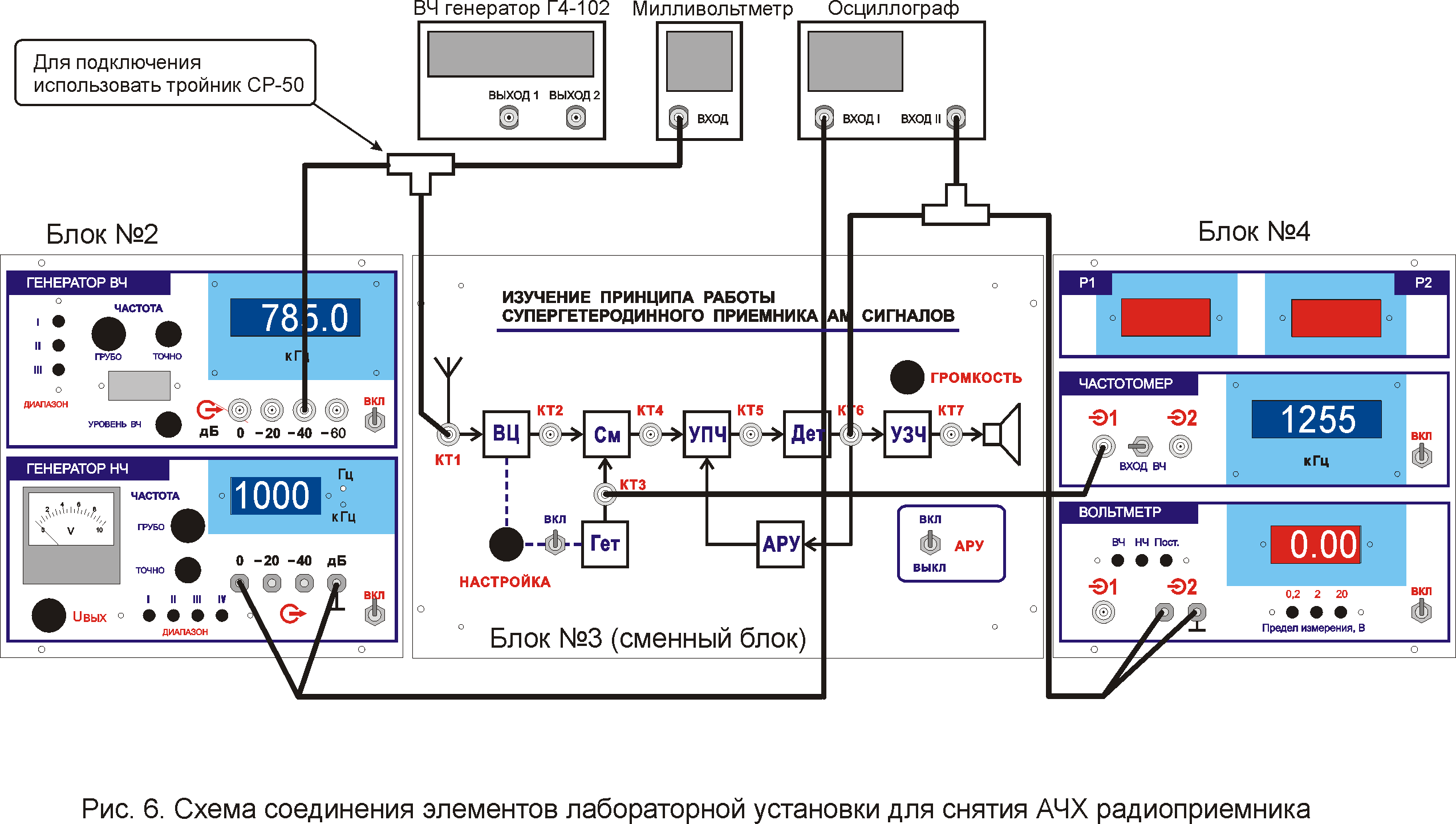

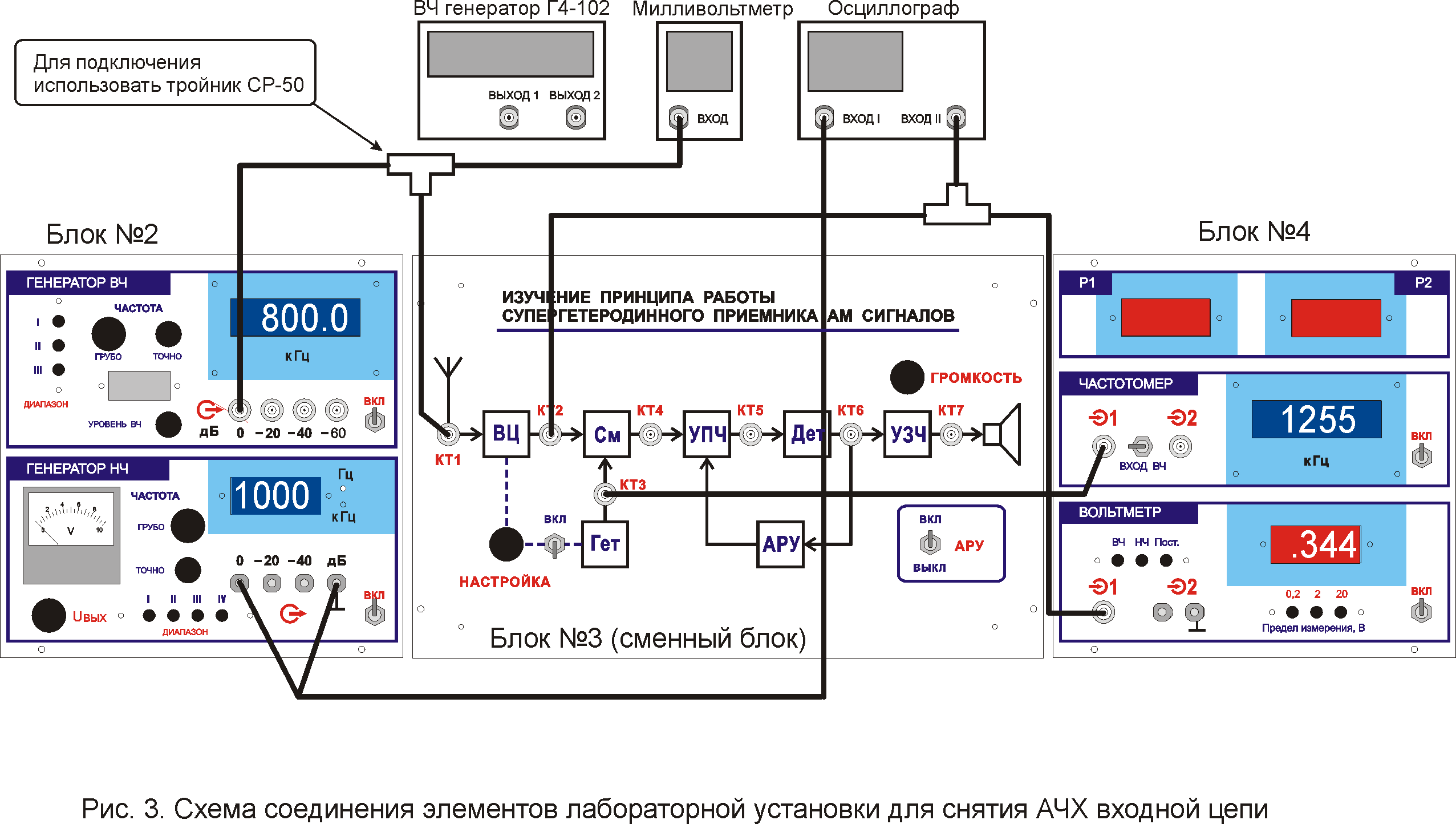

6.1. 5-сурет бойынша жалғануларды ұйымдастырыңыз. КАР (АРУ), дауысзорайтқышты ажыратып, «ГРОМКОСТЬ» реттеуішті орта күйіне келтіріңіз. Гетеродин жиілігін 1255 кГц тең күйіне келтіріңіз.

6.2. ЖЖ генератордың шығыс кернеу параметрлерін орнатыңыз:

- жиілік 800,0 кГц (ЖЖ генератордың II диапазоны);

- модуляция жиілігі 1000 Гц (ТЖ генератордың II диапазоны);

- модулця тереңдігі 50 % (U_НЧ
50% күйіне келтіріңіз);

- ЖЖ генератордың шығысында минималды кернеу U_С күйіне келтіріңіз, бұл жағдайда КТ6 бұрмаланбаған ТЖ кернеу пайда болады. (Қажет болса «-60 дБ» шығысына ауысып қосылыңыз). Кернеудің U_С мағынасын жазыңыз.

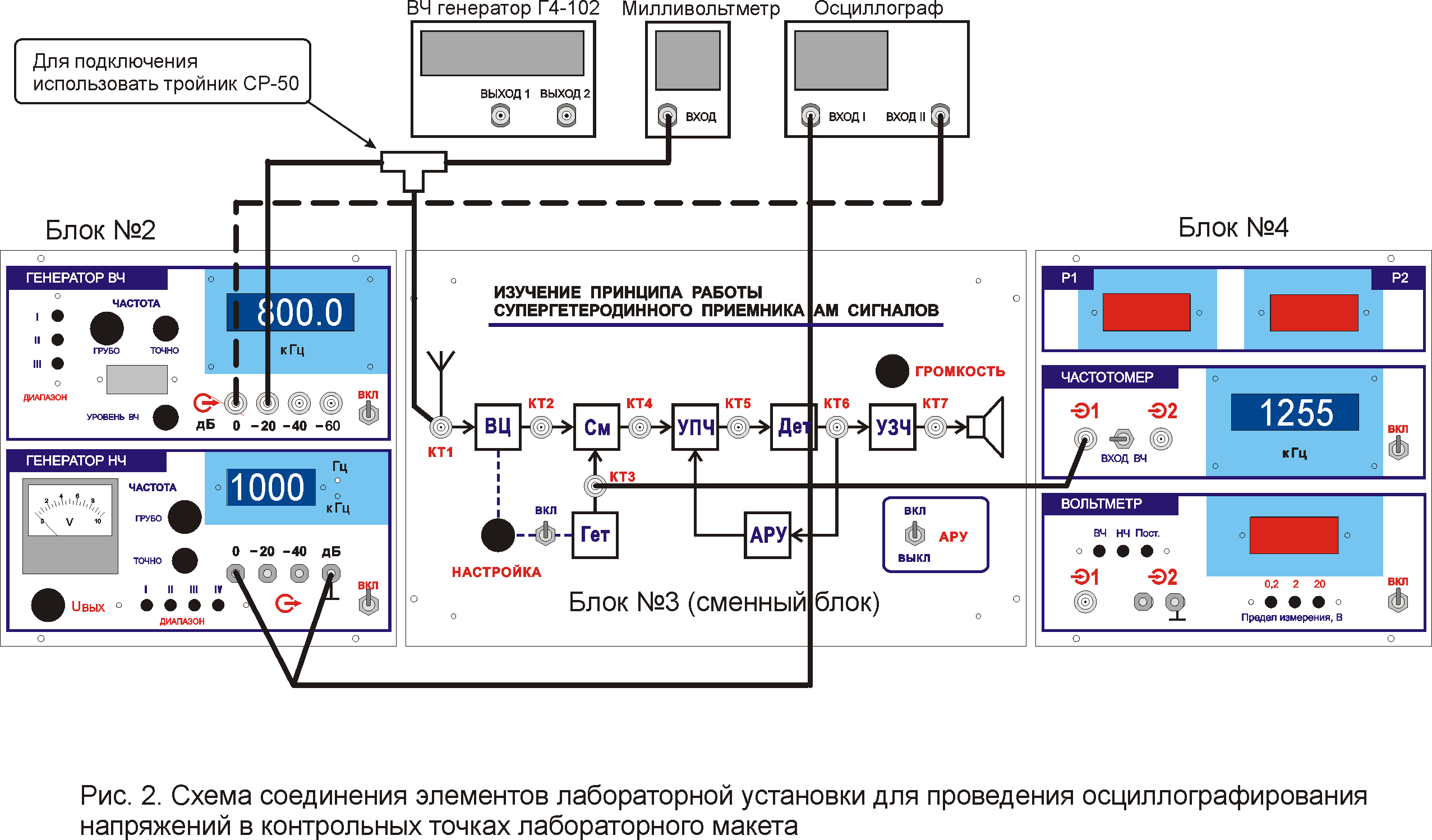

6.3. Динамикте дыбыс пайда болуы мен осциллографта дыбыстық жиілікті сигналдың көрінісі бойынша қабылдағышты күйіне келтіріңіз (синхронизация I кірісі бойынша, развертка ұзақтығы 0,2 мс/дел.).

Осциллограф бойынша кернеудің U_НЧ мәнін жазыңыз.

6.4. Айналы қабылдау арнасының жиілігін f_зерк есептеңіз.

6.5. ЖЖ генератордың шығыс кернеу параметрлерін орнатыңыз:

- жиілік f_зерк (ЖЖ генератордың III диапазоны);

- модуляция жиілігі 1000 Гц (ТЖ генератордың II диапазоны);

- модуляция тереңдігі 50 % (U_НЧ
50%күйіне келтіру);

- ЖЖ генератордың шығысындағы кернеуді U_ЗЕРК КТ6 нүктесінде U_НЧ тең ТЖ бұрмаланбаған кернеу пайда болатын күйіне келтіріңіз. (п.6.3 сияқты). Кернеудің U_ЗЕРК мәнін жазыңыз. Дауысзорайтқышта дыбыс пайда болу керек.

6.6. Айналы арна бойынша талғамдылық мәнін есептеңі

7. Кар (ару) жүйенің жұмысымен танысу.

7.1. 5-сурет бойынша жалғануларды ұйымдастырыңыз. КАР (АРУ) ажыратыңыз, дауысзорайтқышты қосыңыз, «ГРОМКОСТЬ» реттеуішті орташа күйіне келтіріңіз. Гетеродин жиілігін 1255 кГц тең орнатыңыз.

7.2. ЖЖ генератордың шығыс кернеу параметрлерін реттеңіз:

- жиілік 800,0 кГц (ЖЖ генератордың II диапазоны);

- модуляция жиілігі 1000 Гц (ТЖ генератордың II диапазоны);

- модуляция тереңдігі 50 % (U_НЧ
50%күйіне келтіріңіз);

- ЖЖ генератордың шығысындағы кернеуді U_С минималды күйіне келтіріңіз, бұл кезде КТ6 ТЖ бұрмаланбаған кернеу пайда болады. (қажет болса «-60 дБ» шығысына ауысыңыз). Кернеудің U_С1 мәнін жазыңыз.

7.3. Генератордың шығысындағы кернеуді жоғарылатып, "КТ6" дыбыстық жиілікті синусоидалды кернеудің формасы өзгеретін жағдайында кернеудің U_С2 мәнін жазыңыз.

7.4. КАР (АРУ) қосыңыз. Генератордың шығысындағы кернеуді жоғарылатып, "КТ6" дыбыстық жиілікті синусоидалды кернеудің формасы өзгеретін жағдайында кернеудің U_С3 мәнін жазыңыз ("КТ6" разъемы).

7.5. U_С1 , U_С2, U_С3 шамаларын салыстырып, қажетті қорытынды жасаңыз.
