Методические указания предназначены для студентов, обучающихся по дополнительной образовательной программе «Углубленная подготовка в области эксплуатации теплотехнического оборудования и тепловых сетей» в рамках направления «Теплоэнергетика» и содержат методику проведения лабораторных работ по курсу «Эксплуатация и наладка котельных установок».
Целью проведения лабораторных работ является определение:
- коэффициента полезного действия брутто котельных агрегатов;
- удельного расхода условного топлива на выработанную Гкал тепла;
- присосов воздуха;
- максимальной температуры в топках котлов ТП-10 и ПК-24.
Приступая к выполнению лабораторных работ, студенты должны знать особенности рабочих процессов, протекающих при работе теплоэнергетического оборудования ТЭЦ, изучить конструкции котельных агрегатов. В ходе выполнения лабораторных работ студенты должны освоить методику испытаний и приобрести практические навыки в составлении схемы измерений при балансовых испытаниях на котлах и обработке полученных результатов.
Лабораторные работы проводятся на действующем оборудовании ТЭЦ-10 ОАО «Иркутскэнерго».
Правила техники безопасности
Студенты допускаются к выполнению лабораторных работ только после прохождения инструктажа по ТБ при работе теплоэнергетического оборудования станции с обязательным оформлением его в специальном журнале по ТБ.
Инструктаж проводят работники станции. Студенты, нарушившие правила по технике безопасности, отстраняются от выполнения лабораторных работ.
При выполнении лабораторных работ на действующем оборудовании станции запрещается:
находиться вне границ ячейки котла без сопровождающего лица;
самовольно включать и выключать оборудование, приборы, измерительные инструменты, касаться кнопок, кранов и другой запорно–регулирующей арматуры;
касаться токоведущих элементов щитовых приборов, электрощитов, электрических двигателей;
открывать самовольно люки и лазы;
снимать защитные устройства, ограждающие элементы установок;
зажигать огонь и курить;
создавать скученность, отвлекаться от работы посторонними делами.
Требования к оформлению отчётов по лабораторным работам
Отчёт составляется один на звено и должен содержать:
цель работы;
схему парового котла с указанием точек замеров или упрощённую схему блока;
краткое описание конструкции котла и его работы или краткие сведения об энергетическом блоке;
методику проведения лабораторной работы;
методику обработки опытных данных, расчётные формулы;
обработка результатов; анализ полученных результатов;
расчёты и таблицы измеряемых параметров;
список литературных источников, использованных при составлении отчёта.
Обработка результатов производится в соответствии с СТО ИрГТУ 005-2007 [4] и методическими указаниями, данными в описании лабораторной работы. Каждый студент оформляет индивидуальный отчёт по проделанной работе.
Защита лабораторных работ производится при предоставлении оформленного отчёта в соответствии с требованиями, предъявляемыми к оформлению отчёта. К оформленному отчёту прикладывается таблица измеряемых в работе величин, подписанная преподавателем.
При защите лабораторной работы студент должен показать достаточные теоретические знания, уметь объяснить принципиальную схему, физическую сущность происходящих явлений, уметь объяснить проведённые математические расчёты и дать анализ полученных результатов.
Краткое описание котла тп-10 и вспомогательного оборудования
Котельный агрегат ТП-10 однобарабанный, П-образной компоновки с естественной циркуляцией воды, предназначен для сжигания черемховского каменного угля, а также азейского и мугунского бурых углей (рис. 1).
Основные расчётные параметры котла:
паропроизводительность, т/ч 220;
рабочее давление в барабане, мПа(кгс/см2) 11,0 (110);
температура перегретого пара, оС 540;
температура питательной воды, оС 215.
Топочная камера имеет призматическую форму. Ширина топки в свету - 9852 мм, глубина в свету - 7100мм, объём топочной камеры - 1230 м3, теплонапряжение топочного объёма - 116·103 ккал/м3, степень экранирования топки - 0,95.
Топка экранирована трубами Ø60×5 мм. Боковые экраны состоят из 6 независимых контуров, из которых два крайних (к фронту котла) включены в солёные отсеки барабана, остальные включены в чистый отсек. Задний экран состоит из 4 независимых контуров циркуляции и включен в чистый отсек барабана. Фронтовой экран состоит из 6 независимых контуров (две крайние камеры фронтового экрана внутри разделены перегородкой, образуя 4 самостоятельных контура). Котёл имеет 16 независимых контуров циркуляции, каждый из которых в нижней камере оборудован периодической продувкой.

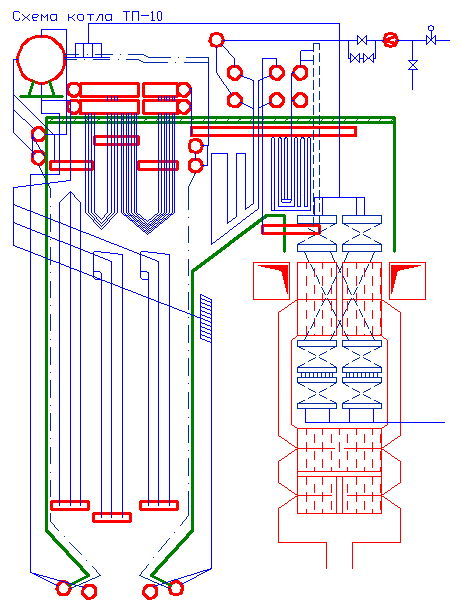

Рис. 1. Тепловая схема котла ТП-10
Топка оборудована 8-ю пылеугольными прямоточными горелками, расположенными по углам. В горизонтальной плоскости горелки направлены тангенциально к условной окружности диаметром 1200мм, расположенной в центре топки. Расстояние от середины холодной воронки до оси горелок - 5100мм.
Система пылеприготовления (СПП) индивидуальная, одновентиляторная, с промежуточным бункером, работающая по замкнутой схеме. Каждый котел оборудован двумя системами. Мельницы типа Ш-16 (Ш-287/470), мельничные вентиляторы ВМ-50/1000, сепараторы диаметром – 2340мм, циклоны на блоках 2÷8 типа НИИОГАЗ диаметром – 2350мм, диаметр циклонов на блоке 1- 3150мм.
Для растопки котлоагрегата и подсвечивания факела при низких нагрузках предусмотрены 4 мазутные форсунки с паровым распылением.
Обдувка топочных экранов производится ручным способом водой из шланга через смотровые лючки. Тягодутьевая установка котла состоит из двух дымососов типа Д-20×2 центробежного типа двухстороннего всасывания и двух дутьевых вентиляторов типа ВД-20 центробежного типа одностороннего всасывания. Тягодутьевая установка изготовлена на Подольском котельном заводе.
