Определение параметров шероховатости и допусков формы
Название детали. Метод расчета |
Исполнительный размер |
Допуск размера, мкм |
Уровень относительной геометрической точности |
Степень точности формы поверхности |
Шероховатость поверхности Ra, мкм |
Допуск формы поверхности Tф, мкм |
||
Расчетное значение |
Принятое по ГОСТ 2789 |
Расчетное значение |
Принятое по ГОСТ 24643 |
|||||
Вал. Метод подобия. |
Ø50u6 |
16 |
A |
[1, табл. 2.3] 5 |
---- |
[1, табл. 2.5] 0,8 |
----
|
[1, табл. 2.9] 5 мкм |
Отверстие. Расчетный метод. |
Ø50H7 |
25 |
A Kф = 0,3 Kr = 0,05 |
---- |
Ra = Kr · TD Ra = 0,05TD Ra = 0,05 · 25 = 1,25
|
[1, табл. 2.5] 0,8 |
Tф = Kф · TD Tф = 0,3TD = 0,3 · 25 = 7,5 |
[1, табл. 2.9] 8мкм |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 7. Эскизы деталей по соединению d1 с указанием требований к размерам, форме и шероховатости поверхностей: а – зубчатое колесо, б – вал
4. Назначение допусков расположения поверхностей
Необходимо для каждой детали решить следующее:
− выбрать базы;
− выбрать вид допуска расположения;
−определить числовое значение допуска расположения.
− выполнить эскиз детали и указать назначенный допуск [1].
Рассмотреть несколько примеров назначения допусков расположения:
Так как тема сложная, все примеры рассматриваются под руководством преподавателя.

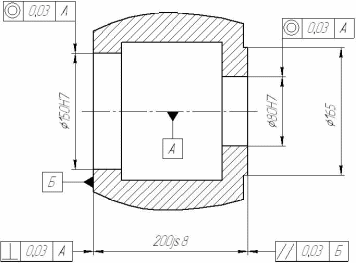

4.1. Назначение допусков соосности или симметричности в корпусной детали
Расположение отверстий: разнесенное. Базой служит общая ось, отклонение от соосности задается независимым допуском. Решение методом подобия [1,табл. 2.12]– для 7 квалитета требуется 6-я степень точности. По табл. 2.9 [1] находим допуск соосности, для Ø150Н7 он равен 30 мкм, а для Ø80Н7 равен 25 мкм. Указываем на рис.10 наибольшее значение, учитывая расстояние между отверстиями, влияющее на жесткость расточной оправки.
Рис.8. Корпус
