ОЧИСТНОЙ УЗКОЗАХВАТНЫЙ КОМБАЙН «ТЕМП-1»
Предназначен для механизации выемки угля на пластах мощностью 0,65-1,4 м с углом падения более 30° (оптимальные условия работы при углах падения 40-60°) при сопротивляемости угля резанию до 300 Н/мм.
Комбайн «Темп-1» работает по односторонней схеме снизу вверх в уступе забоя с почвы пласта без специальной машинной дороги. При работе комбайна передние стойки крепи устанавливают на расстоянии 250-300 мм от забоя, необходимом для прохода опережающей лыжи комбайна и размещения канатов, рукавов орошения и энергопроводов.
Комбайн «Темп-1 (рис. 1) состоит из следующих основных узлов: двигателя J, гидроблока 2, режущей части 4 с исполнительным органом 3, воздухопровода 5 (в исполнении комбайна с пневмаприводом), системы орошения 6 на комбайне, опорных лыж 7.

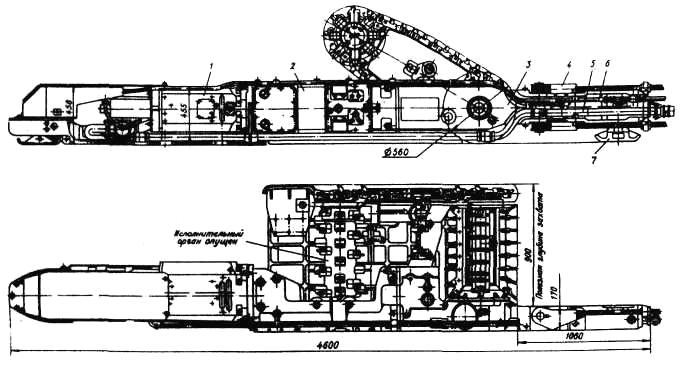

Рисунок 1. Комбайн очистной «Темп-1»
Исполнительный орган состоит из нижнего нерегулируемого барабана, разрушающего угольную пачку у почвы пласта, и верхнего, регулируемого по высоте барабана, обеспечивающего отбойку верхней угольной пачки и оформление забоя. Нижний барабан вместе с корпусом комбайна может подниматься или опускаться гидродомкратом, установленным в хвостовой части комбайна.
Перемещение комбайна вдоль лавы производится с помощью двухбарабанной лебедки 1ЛГКНМ, установленной на вентиляционном штреке. После выемки полосы угля шириной 0,9 или 1 м и спуска комбайна в нижнюю часть лавы производится установка забойной индивидуальной или передвижение механизированной крепи.
Комбайн изготовляется с электрическим или пневматическим приводом. Оборудование комбайна — взрывобезопасное. Управление двигателем комбайна и лебедки осуществляется с переносного пульта управления.
Оросительное устройство на комбайне предусматривает подачу воды в места наиболее интенсивного пылеобразования через форсунки, установленные на кронштейне редуктора исполнительного органа.
Техническая характеристика комбайна «Темп-1»
Пределы регулирования высоты исполнительного органа, м:
I типоразмера 0,65-1,2
П типоразмера 0,95-1,4
Ширина захвата, мм 900; 1000
Барабан:
диаметр по резцам 0,47;0,56 скорость резания, м/с:
при электроприводе 2,18; 1,96
при пневмоприводе 1,52; 1,36
Тяговое усилие на канате, кН:
рабочем 115
предохранительном 15
Мощность привода, кВт:
при электроприводе 15
при пневмоприводе 18,5
Электродвигатель комбайна:
тип ЭДК3.5-Т
мощность, кВт 70
напряжение, В 380/660
Пневмомотор:
тип К45-16
мощность, кВт 45
рабочее давление сжатого воздуха, МПа 0,4
Габаритные размеры, мм:
длина:
при электроприводе 4980
при пневмоприводе 4600
ширина по корпусу лыжи 170 высота по корпусу:
при электроприводе 485
при пневмоприводе 510
Масса (при электроприводе; при пневмоприводе), кг:
I типоразмера:
при ширине захвата 0,9 м 4060; 3890
при ширине захвата 1,0 м 4290; 4020
II типоразмера
при ширине захвата 0,9 м 4260; 4080
при ширине захвата 1,0 м 4420; 4210
Изготовитель — Горловский машиностроительный завод им. С.М.Кирова.
Комбайн «ТЕМП-1М»
Предназначен для механизации выемки угля на пластах с углом падения свыше 30° мощностью 0,65-1,4 м и сопротивляемостью угля резанию до 300 Н/мм при отработке их длинными полосами по простиранию. Комбайн оснащен двумя барабанными исполнительными органами, связанными друг с другом отрезным баром, расположенным в кутке забоя, работает с почвы пласта снизу вверх в лоб уступа без специальной машинной дороги в правом и левом забоях, с перемонтажом, с индивидуальной или механизированной лавной крепью и требует подготовки одной ниши.
Комбайн «Темп-1М» должен заменить серийно выпускаемый «Темп-1». Компоновочное и технологическое решения нового комбайна идентичны комбайну «Темп-1».
«Темп-1М» (рис. 1.64) состоит из следующих основных узлов: режущей части /, гидроблока 2, двигателя 3 и имеет следующие отличия:
возможность ступенчатого регулирования исполнительного органа для выемки пластов мощностью 0,65-1,23 м и 0,95-1,45 м, причем перемонтаж для работы в указанных диапазонах производится без смены сборочных единиц непосредственно на шахте;
производительность повышена на 15-20%;
применена аппаратура управления УКПП и предусмотрено дистанционное управление выемкой угля без постоянного присутствия человека в забое;
повышены надежность и долговечность.

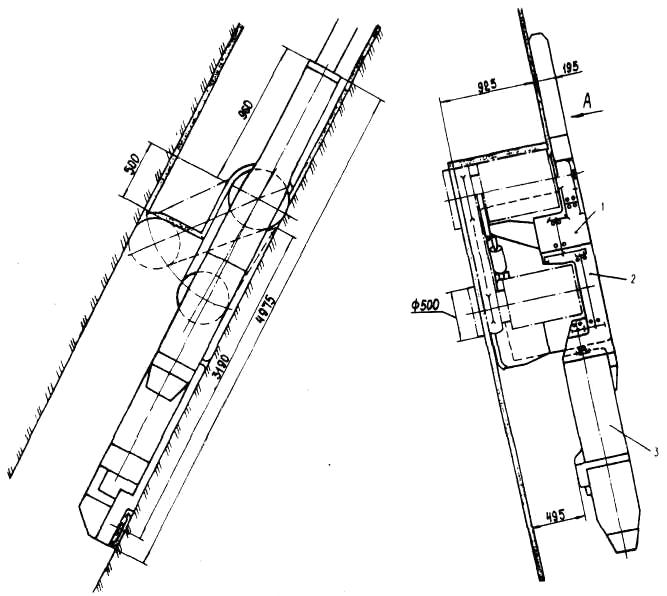

Рисунок 2. Комбайн очистной «Темп-1М»
