2.5 Расчёт по прочности сварных швов прикрепления поясов к стенке.

Так как поперечная балка является элементом проезжей части, следовательно, расчет по прочности сварных швов прикрепления листов пояса к стенке следует выполнять по формулам:

:

где n – количество швов;

Q – экстремальная поперечная сила;

S – статический момент отсечённой части сечения, за отсеченную часть принимается нижний пояс;

q – давление от подвижной вертикальной нагрузки;

tf ,tz – расчётные высоты сечения шва по металлу шва (сечение 1) и по металлу границы сплавления (сечение 2) соответственно (см. рис. 2.5.1);

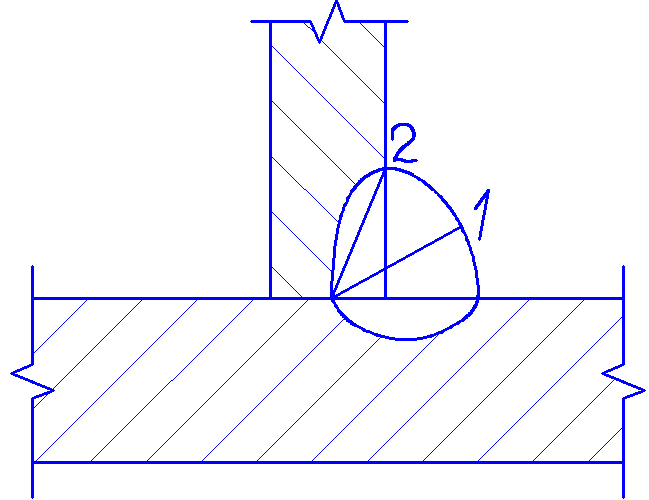

Рисунок 2.5.1 Расчётные сечения сварного шва.

,

– коэффициенты расчётных сечений угловых швов, которые следует определять по табл.8.35 [1] для полуавтоматической сварки в смеси газов;

– катет углового шва;

– расчётное сопротивление сварного шва срезу

по металлу шва:

- нормативное сопротивление металла сварного шва (табл.Г.2. [3]);

– коэффициент надёжности по материалу шва;

– расчётное сопротивление сварного шва срезу

по металлу границы сплавления;

где – нормативное сопротивление стали элемента по временному сопротивлению (табл.8.5 [1]).

Таблица 2.5.1 Расчет по прочности сварных швов поперечной балки по металлу шва и границе сплавления

n	2		n	2
βf	0,9		βz	1
k	0,006		k	0,006
tf	0,0054		tz	0,006
Qоп	483		Qоп	483
Smin(отс)	0,001805		Smin(отс)	0,001805
Yx	0,002187		Yx	0,002187
∑P	82,56		∑P	82,56
Lп.б.	11,4		Lп.б.	11,4
q	7,24		q	7,24
Rwun	490000		Run	490000
γmn	1,25		Rwz	220500
Rwf	215600		m	1
m	1		τz	33219
τf	36910		Rwz∙m	220500
Rwf∙m	215600		проверка	прошло
проверка	прошло

Таблица 2.5.2 Расчет по прочности сварных швов тротуарной консоли по металлу шва и границе сплавления

n	2		n	2
βf	0,9		βz	1
k	0,006		k	0,006
tf	0,0054		tz	0,006
Qоп	33,16		Qоп	33,163
Smin(отс)	0,000826		Smin(отс)	0,0008259
Yx	0,000337		Yx	0,0003368
∑P	82,56		∑P	82,56
Lп.б.	11,4		Lп.б.	11,4
q	7,24		q	7,24
Rwun	490000		Run	490000
γmn	1,25		Rwz	220500
Rwf	215600		m	1
m	1		τz	6803
τf	7559		Rwz∙m	220500
Rwf∙m	215600		проверка	прошло
проверка	прошло
