3.7 Расчёт болтового стыка прикрепления элемента главной фермы к узлу главной фермы.
;
;
;
:
расчетное
усилие, которое может быть воспринято
каждой поверхностью трения соединяемых
элементов, стянутых одним высокопрочным
болтом.
коэффициент
трения при пескоструйной или дробеструйной
обработке двух поверхностей кварцевым
песком или дробью – без последующей
консервации (табл. 8.12 [1]);
:
усилие
натяжения высокопрочного болта,
;
расчетное
сопротивление высокопрочного болта
растяжению,
наименьшее
временное сопротивление высокопрочных
болтов по разрыву [5].
расчетная
площадь сечения болта диаметром 22 мм
при разрыве.
коэффициент
условий работы высокопрочных болтов
при натяжении их крутящим моментом. Из
этого следует, что:
.
Рисунок
3.7.1 Расчетные узлы.
Рассчитывать будем узлы 3 и 10, т.е. к ним примыкают раскосы D2-3, D10-11 и стойки V3-4 и V9-10. Расчёт сведён в таблицу.
Таблица 3.7.1 Расчёт болтового стыка.
|
D2-3 |
V3-4 |
D10-11 |
V9-10 |
N |
5010,23 |
2446,04 |
1175,42 |
620,33 |
Rbh |
770000 |
770000 |
770000 |
770000 |
Abh |
0,0003 |
0,0003 |
0,0003 |
0,0003 |
mbh |
0,95 |
0,95 |
0,95 |
0,95 |
P |
221,6 |
221,6 |
221,6 |
221,6 |
μ |
0,58 |
0,58 |
0,58 |
0,58 |
γbh |
1,2 |
1,3 |
1,4 |
1,4 |
Qbh |
107,1 |
98,9 |
91,8 |
91,8 |
ns |
4 |
4 |
4 |
4 |
m |
1 |
1 |
1 |
1 |
N/m∙Qbh∙ns |
11,69 |
6,18 |
3,20 |
1,69 |
nтреб |
12 |
7 |
4 |
2 |
После определения количества болтов расстановку болтов необходимо производить согласно табл. 8.41 [1].

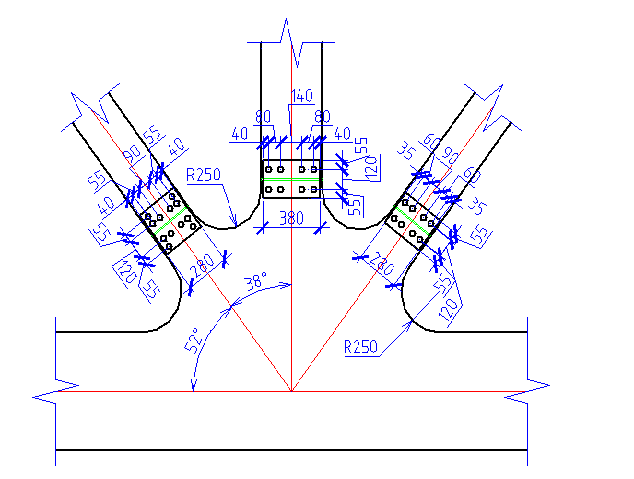

Рисунок 3.7.2 Узел №3.

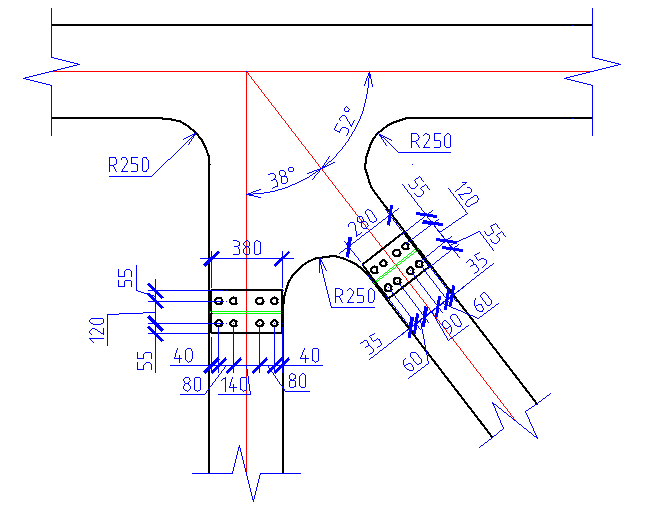

Рисунок 3.7.3 Узел №10.
3.8. Расчёт толщины накладок
;
;
– расчетное сопротивление стали на растяжение, сжатие и изгиб по пределу текучести (табл. 8.5 [1]);
;
Примем накладки толщиной 10мм:

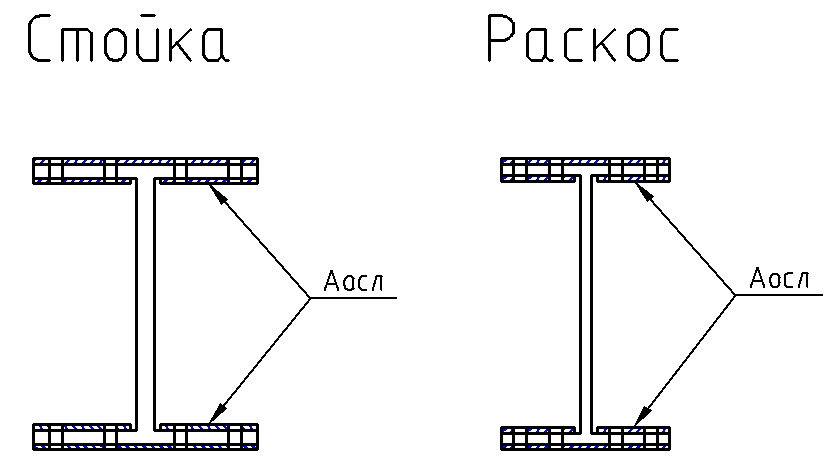

Рисунок 3.8.1 Ослабленные площади накладок.
Таблица 3.8.1 Расчёт толщины накладок.
|
Стойка |
Раскос |
N |
5010,23 |
2446,04 |
Aосл. |
0,0168 |
0,0136 |
Ry |
295000 |
295000 |
m |
1 |
1 |
N/A |
287785 |
179856 |
Ry∙m |
295000 |
295000 |
Проверка с накладкой 10 мм не прошла, поэтому принимаем толщину накладки для стойки 25 мм, а для раскоса – 20 мм.
