З індуктивним (а) і з індуктивно-ємнісним (б) баластами:
1 - баластний конденсатор; 2 - дросель, 3 - лампа, 4 - стартер

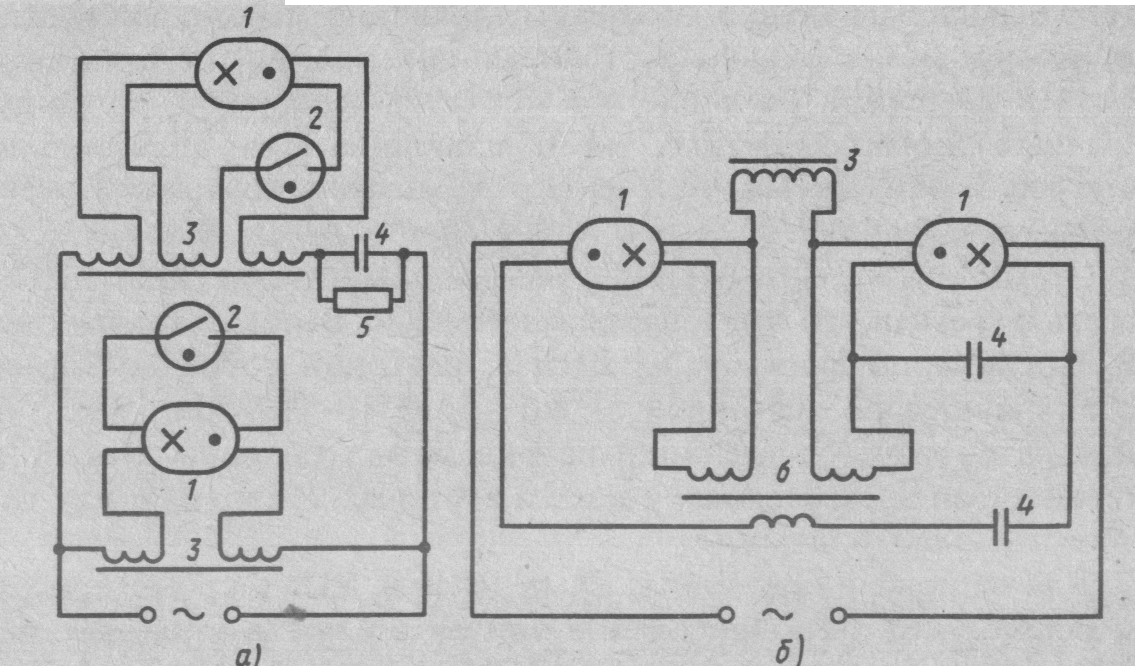

Рис. 3. Стартерна (а) і безтартерна (б) схеми включення
Двох люмінесцентних ламп:
1 – лампа; 2 – стартер; 3 – дросель; 4 – конденсатор; 5 – розрядний
Резистор; 6 - наколюваний трансформатор
Після того, як лампа запалилася і в її ланцюга встановився робочий струм, напруга на електродах лампи залишається близько половини напруги мережі (решта напруга падає на значній індуктивному опорі дроселя). Таким чином, на електродах стартера під час уже, запаленої лампи залишається напруга, рівне половині мережевого і недостатнє для виникнення повторного тліючого розряду.
Особливістю схем включення люмінесцентних ламп є низьке значення їх коефіцієнта потужності і значний споживаний реактивний струм. Для підвищення коефіцієнта потужності мережі ї поглинання радіоперешкод, випромінюваних розрядами в лампах і іскрою в стартері, в схему включають компенсуючі конденсатори. Для однолампових світильників максимальний коефіцієнт потужності знаходиться в межах 0,92 - 0,94, а для дволамповий - досягає 0,98. Включення люмінесцентних ламп проводиться за допомогою комплектного пускорегулювального апарату (ПРА) як для стартерних, так і для безтартерних схем. До складу ПРА входять індуктивні і ємнісні баластні опору, накалюванні трансформатори.
У дволамповий світильниках апарати включаються попарно: індуктивний і ємнісний. Завдяки цьому сумарний світловий потік ламп має незначну пульсацію, а коефіцієнт потужності значно підвищується. Безстартерні ПРА забезпечують надійне запалювання ламп з попереднім підігрівом їх електродів вбудованим накалювальним трансформатором і використовуються в металевих заземлених світильниках, які живляться від мережі напруги 380/220 В.
Для прискореного (миттєвого) запалювання люмінесцентних ламп застосовують схеми з використанням автотрансформаторів з великим розсіюванням, які подають на лампу напругу, що перевищує напруга мережі в 6 -7 разів. У результаті цього лампа миттєво запалюється. Ланцюги з підвищеним напругою більш небезпечні в експлуатації, мають втрати потужності в 2 - 3 рази більші, ніж стартерні ланцюга (цепі), електроди звичайних люмінесцентних ламп зношуються значно швидше. У цих схемах застосовують лампи з посиленими електродами.
Схеми включення чотирьох електродних ламп типу ДРЛ в мережу змінного струму напругою 220 В показані на рис. 4. Після включення лампи ДРЛ її світловий потік досягає сталого значення тільки через 10-15 хв., так як спочатку утворюється тліючий розряд між основними і підпалюють електродами, а потім виникає розряд між основними електродами.
Рис. 4. схеми включення ламп ДРЛ:
а - з дроселем, б - з трансформаторматора з великим
Магнітним розсіюванням; 1 - конденсатор; 2 - дросель;
3 - лампа, 4 – трансформатор
Для включення іодідних ламп ДРІ і ДНаТ крім дроселя використовують додаткове універсальне імпульсний запалюючий пристрій типу УІЗУ-220 або УІЗУ-380, що забезпечує подачу на лампи напруги 4,5 - 5,5 кВ протягом 3 - 4 мкс. Лампи в такій схемі повинні запалюватися при напрузі мережі 198 В (або 342 В для ламп ДРІ-2000) за час не більше 1 хв. з моменту подачі напруги при температурі навколишнього середовища до -60 ° С (рис. 5).
При подачі напруги конденсатор С2 на початку напівперіоду заряджається через баластний дросель, резистор R1 і вторинну обмотку W1 трансформатора 7Р1. Коли напруга на конденсаторі С2 стає рівним напрузі відкривання послідовно включених стабілітронів VD2 і VD3, відкривається тиристор VDI, і відбувається зарядка конденсатора С2 по ланцюгу: первинна обмотка W1 трансформатора ТР1, діод VD1. Індуковані у вторинній обмотці імпульси напруги 4 -5 кВ забезпечують запалювання лампи. Число імпульсів при запалюванні ламп досягає восьми. Діод VD1 перешкоджає протіканню струму через стабілітрони при негативної полярності напруги живлення.
Рис. 5. схеми включення ламп ДРІ
Після запалювання лампи пристрій автоматично відключається, оскільки напруга на конденсаторі С2, і, відповідно, на стабілітронах VD2 і VD3 при палаючій лампі нижче напруги їх відкривання. Напруга відключення пристрою становить 170-190 В при температурі +25 ° С.
Світловий потік і потужність лампи ДНаТ менше залежать від зміни напруги, ніж у ламп ДРЛ і ДРІ.
Монтаж установочних виробів.
До складу робіт з монтажу освітлювальних електроустановок входять вибір та розмітка трас електропроводок і місць установки світильників і настановних виробів, пробивні роботи, кріпильні роботи, виконання контактних з'єднань, випробування і здача в експлуатацію.
Пробивка борозен і наскрізних отворів в будівельних конструкціях, пристрій гнізд для щитів і настановних виробів, з'єднання жил проводів та кабелів повинні виконуватися спеціальним електроінструментом: штроборіз, електросвердлами та ін..
Для згинання сталевих труб застосовують ручні трубо-згини: механічні (ТРП-24) для труб діаметром до 24 мм і гідравлічні (РТГ-2) для труб діаметром до 50 мм.
З'єднання проводів і жил кабелів в гільзах і окінцювання наконечниками проводиться різними механічними, гідравлічними і електро-двигуну пресуючими механізмами. Найбільш широко застосовують ручний механічний прес РМП-7М, гідравлічні (ПГР-20, РГП-7М) і ручні (ПК-ЗМ) кліщі.
При електромонтажу широко використовують електросвердла для наскрізних і глухих отворів, кліщі КСІ-2М для надрізання і зняття жильної ізоляції з проводів, а також перекушування жил.
Для підвищення продуктивності праці при монтажі електропроводок застосовують багатоопераційні інструменти.
Монтаж освітлювальних шинопроводів. Для чотирьох провідний системи освітлення напругою 380/220 В на струм 25 А випускається комплектний шинопровід ШОС-67. У комплект шинопроводу входять прямі секції довжиною 0,5, 1,5, 3 м, гнучкі секції довжиною 1 і 1,6 м для поворотів і зміни напрямку, вступна секція, штепсельні вилки і розетки, і набір деталей для кріплення шинопроводу до конструкцій.
Монтаж полягає в поєднанні секцій за допомогою штепсельної розетки на одному кінці секції і голих кінців проводів, скріплених у чотирьохполюсного вилку, - на іншому.
Світильники приєднуються до шинопроводу за допомогою відгалужувальних двополюсних штепсельних з'єднань з заземлює.
Підготовка кріплень для кабелів.
Якщо за проектом вказана укладання в гофрованої труби, то розібратися тут просто. Під труби різного діаметру є відповідне кріплення. До цегельних, бетонних стін кріпиться так: дюбель + гвинт (див. 1). Відміряє необхідний відрізок труби і за допомогою сталька в трубі втягуєте потрібний кабель. Якщо гофрована труба не потрібна, це самий найпоширеніший спосіб: це будівельний цвях + смужка-клапоть з м'якої жерсті. Можливі й інші варіанти.
Основні принципи кріплення. Кабель не повинен провисати, відкопилюватися від стіни. Це особливо стосується повороту кабелю на 90 градусів і входу-виходу кабелю в-з коробки. Чим ближче розташоване кріплення до повороту (з двох сторін) або до коробки, тим надійніше буде триматися кабель. До речі, якщо кабель добре закріплений, то коробка розлючення триматиметься як треба вже за рахунок розлючення в ній кабелів.
Монтаж світильників, вимикачів, перемикачів, штепсельних розеток та інших приладів здійснюють після виконання в приміщенні всіх оздоблювальних і малярних робіт.
Заряджені світильники, що надійшли на об'єкт монтажу, перевіряють, відзначаючи при цьому фазні, нульові і холості жили проводів, після чого підвішують світильники до арматурного гака або кронштейна.
Незаряджені світильники заряджають за допомогою спеціальних арматурних, переважно гнучких, мідних проводів відповідних марок і перерізів (ПРКС, ПРБС тощо). Під час заряджання світильників кінці фазних або холостих жил проводів повинні бути приєднані до головок (центральних контактів) патронів, а кінці нульових проводів — до їх гвинтових гільз. Проводи не повинні зазнавати натягів, які могли б призвести до обривання або висмикування їх з контакту.
Пристрій для введення проводів у світильники залежить від типу світильника і способу проводки. Багато ввідних пристроїв оснащені ніпелями з нарізкою, щоб було можливо приєднувати до них сталеві труби електропроводки. В арматурі, призначеній для приміщень сирих, з їдкими парою й газами, а також для встановлення на відкритому повітрі в разі відкритого прокладання проводів (на роликах або ізоляторах) передбачаються два отвори для окремого вводу проводів. У світильників, які застосовуються для вводу кабелю (СРГ, ВРГ тощо), ввідні пристрої мають сальники; якщо сальника немає, ввідний пристрій повинен бути герметизований заливанням ізоляційною мастикою.
Світильники і підвісні штанги ізолюють від арматурних гаків і кронштейнів ізолюючими деталями з фарфору або фібри, а за їх відсутності — накладанням на гак двох шарів ізоляційної стрічки.
Світильники у вигляді плафонів, бра, настінних і стельових патронів встановлюють на дерев'яних розетках завтовшки 10— 12 мм, міцно закріплених на стіні або стелі.
У разі монтажу освітлювальної мережі трубчастим проводом АТПРФ кріплення світильника повинно робитися жорстким (наприклад, на штанзі із сталевої труби). Приклади підвішування світильників у різних приміщеннях і за різних способів прокладання проводів і кабелів зображені на рис. 6.

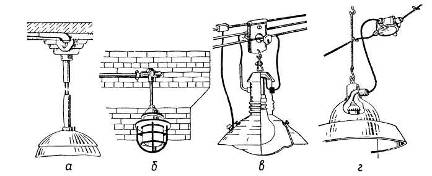

Рис 6. Приклади підвішування світильників при різних способах прокладання проводів і кабелів а — при схованому прокладанні проводів, б — при відкритому прокладанні проводів у трубах, в — при тросовому прокладанні проводів, г — при проводці кабелем АВРГ
Вимикачі, перемикачі та штепсельні розетки встановлюють залежно від їх конструкції і прийнятого способу виконання проводки (рис. 67). Однополюсні вимикачі й перемикачі приєднують до проводок у розсічку фазних жил проводів і кабелів. Металеві корпуси вимикачів, перемикачів і штепсельних розеток, які підлягають заземленню, приєднують окремим проводом до нульового проводу електропроводки, при цьому один його кінець — паянням або зварюванням до нульового проводу, другий кінець — до корпусу апарата за допомогою заземлюючого гвинта, що є на корпусі.

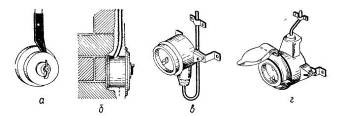

Рис. 7. Приклади монтажу установочних приладів: а — вимикача при відкритому прокладанні проводів АППВ; б — штепсельної розетки при закритому прокладанні проводів у гумових напівтвердих трубках, в, г — вимикача і штепсельно розетки у разі проводки кабелем ВРГ у сирому приміщенні
Вироби для кріплення світильників з лампами розжарювання і ДРЛ
Стельова розетка РПУХЛУ
Розетку виготовляють з пластмаси і використовують для закривання отворів виходу проводів і крюків У623УХЛУ, 4625УХЛУ з перекриттів. У ній розміщують затиски, що сполучають дроти світильника з дротом лінії

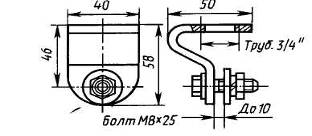

Утримувач У25МУЗ світильника
Утримувач кріплять до кронштейнів, підвісів, стійкам через різьбові патрубки з трубним різьбленням 3/4". Світильник, що прикріплюється до утримувача, повинен мати у верхній частині крюк, кільце і бугель.
Крюки для підвіски світильників масою до 5 кг до перекриттів з порожнистих і суцільних плит
Крюки кріплять до перекриття через заготовлені отвори, ізолюють при підвісці світильників і використовують разом із стельовою розеткою. Для підвіски світильників до перекриттів з порожнистих плит крюки мають уздовж осі ряд отворів, що дозволяють міняти їх розмір залежно від відстані усередині перекриття, а для підвіски світильників до перекриття з суцільних плит - один кріпильний отвір, розрахований на кріплення до плити певної товщини.
Для порожнистих плит випускають крюки У623УХЛ4 і У628УХЛ4 (I) завдовжки (L) відповідно 60 і 120 мм, для суцільних плит - крюки У625УХЛ4, У629ХЛ4 (II) заввишки (Н) 155 мм і завдовжки 80 і 120 мм, а також У629УХЛ4 заввишки 215 мм і завдовжки 80 мм.
Шпильки У624УХЛ4 - У626УХЛ4 для кріплення світильників
Шпильки У624УХЛ4-У626УХЛ4 кріплять до перекриття з порожнистих і суцільних плит через заготовлені отвори двома пластинами з отворами уздовж осі. Такий пристрій дозволяє міняти розміри кріплення залежно від відстані усередині перекриття. Світильники кріплять до шпильок гайкою
Шпильки У632УХЛ4, У626УХЛ4 для кріплення світильників
Шпильки кріплять до перекриття з суцільних плит через заготовлені отвори, а світильники до шпильки - гайкою. Довжина шпильки залежить від товщини перекриття.
Крюк для кріплення угвинчуванням
Крюки кріплять до дерев'яних перекриттів і до них підвішують світильники. Якщо крюк угвинчують в дерев'яну підставу, ізоляція світильника від крюка, що встановлюється в житлових будинках, не обов'язкова.
Крюк для кріплення вмазуванням
Крюки кріплять вмазуванням, а світильники - тільки після закінчення встановлених термінів схоплювання розчину. При установці в житлових будинках і напрузі мережі 127/220 В крюк від світильника ізолюють.

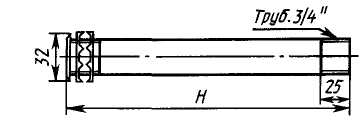

Трубчасті підвіси К980УЗ- К983УЗ
Трубчасті підвіси застосовують для кріплення світильників масою до 10 кг на фермах і перекриттях.

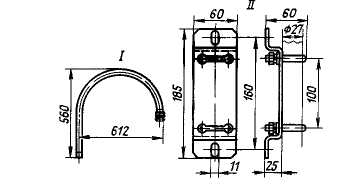

Кронштейн К986УЗ з трубним держателем К939УЗ
Кронштейн (I) застосовують для кріплення світильників масою до 6 кг на стінах, колонах або фермах і встановлюють за допомогою трубного утримувача К939УЗ(ІІ). Світильники кріплять до кронштейна різьбовим з'єднанням (якщо воно передбачене)

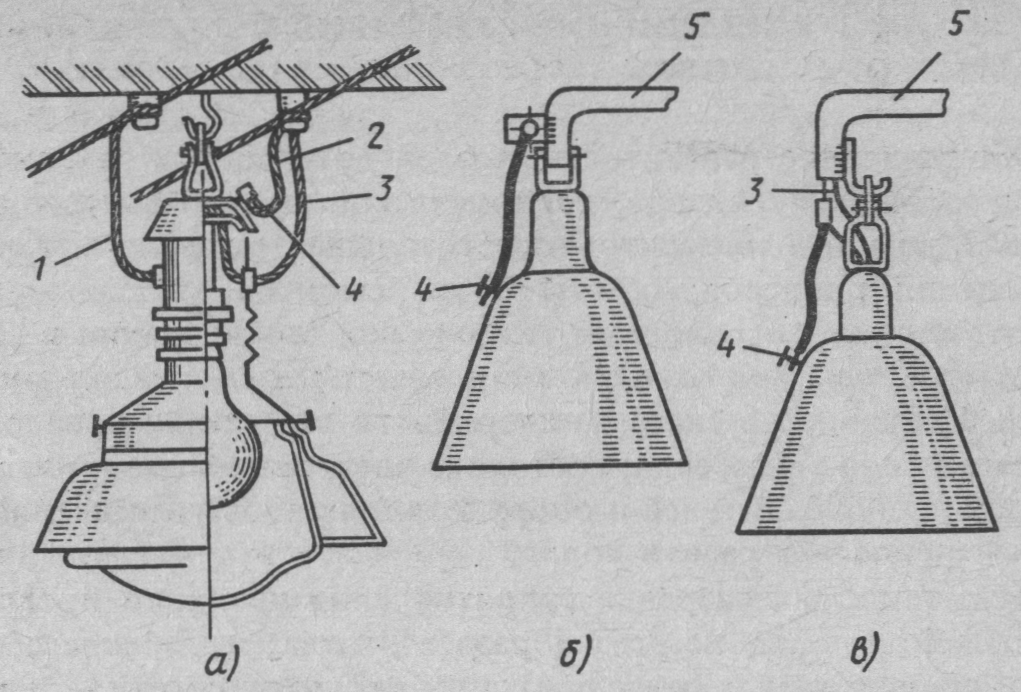

Рис. 8. Заземлення арматури світильників при відкритому прокладанні проводів в мережах з заземленою нейтраллю (а), через сталеву трубу (6), шляхом приєднання до нульового
проводу мережі (в): /-фазний провід; 2 - заземлюючий провідник; 3 - нульовий провід, 4 - гвинт заземлення; 5 - сталева труба
Корпуси світильників при відкритій проводці заземляють за допомогою гнучких перемичок між нульовим проводом і заземлювальним контактом світильника, а при прокладці захищених ізольованих проводів, кабелів, в трубах, введених в корпус світильника, - з'єднанням корпусу світильника з нульовим проводом безпосередньо у світильнику (рис. 8) .
Монтаж електричної апаратури. Освітлювальні щити і щитки, ввідні шафи та розподільчі пункти представляють собою закінчене комплексний пристрій, монтаж якого зводиться лише до установки їх на відповідне місце. Зібрані в майстернях блоки щитків надходять на монтажну площадку в повністю закінченому вигляді: пофарбовані, з написами і укомплектовані допоміжними матеріалами.
Монтаж розподільних пристроїв, щитів або шаф складається з розмітки, встановлення та вивірки рами, установки на раму блоків щита, що складається з окремих панелей або секцій, з'єднання блоків між собою і закріплення їх на рамі, підключення проводів і кабелів і заземлення.
Щити, вступні пристрої і щитки встановлюють по схилу чи рівню строго вертикально. Відстань від трубопроводів повинно бути не менше 0,5 м. При установці в нішах поверхові та квартирні щитки закріплюють розпірними болтами, передбаченими конструкцією щитків, або на закладних деталях. При установці щитків витримують відстань від оголених, що знаходяться під напругою частин, до заземлених металевих не струмоведучих частин не менше ніж 20 мм по поверхні ізоляції і 12 мм по повітрю. Щитки і пункти постачають написами, що вказують номер щитка, призначення і номер кожної лінії у відповідності зі схемою і планом електричної мережі. Щитки, на яких розміщують прилади і дроти, що належать до установок змінного і постійного струмів або різних напруг, повинні мати чіткі написи і забарвлення, що забезпечують можливість легкого розпізнання їх приналежності до цих установок.
Після закінчення всіх оздоблювальних і малярних робіт у приміщенні встановлюють вимикачі, перемикачі та штепсельні розетки. Однополюсні вимикачі та перемикачі в двопровідних мережах чотирьохпровідних систем приєднують у розтин фазних жил проводів та кабелів на висоті 1,5 м (євро стандарт 90 см.) від підлоги. Штепсельні розетки встановлюють на висоті 0,8 м (євро стандарт 30 см.)від підлоги.
Підлягають, заземленню металеві корпуси настановних апаратів приєднують окремим проводом до нульового проводу електропроводки. Один кінець цього дроту під'єднується пайкою або зварюванням до нульового проводу, а інший кінець - до корпусу апарата за допомогою заземлювального гвинта.
