13 Основные типы схем электрических сетей внутреннего электроснабжения

Характерные схемы внутреннего электроснабжения

Схемы электроснабжения, обеспечивающие питание предприятия на его территории, из-за большой разветвленности, большого количества аппара­тов должны быть значительно дешевле и надежнее, чем схемы внешнего электроснабжения. Это положение обеспечивается тем, что в зависимости от конкретных требований обеспечения питания приемников и потребителей применяют различные схемы питания.

Схемы радиального питания. Радиальными являются схемы, в которых электроэнергию от центра питания передают прямо к цеховой под­станции без ответвлений на пути для питания других потребителей. Применять радиальные схемы следует только для питания достаточно мощных потребителей.

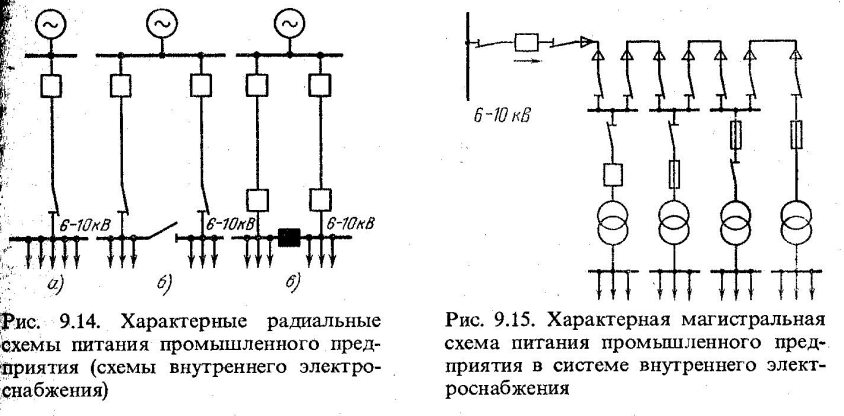

Схема на рис. 9.14, а предназначена для питания потребителей 3-й категории или потребителей 2-й категории с пониженной ответственностью. Схема на рис. 9.14,б предназначена для потребителей 2-й категории. Схема на рис. 9.14, в предназначена для электроснабжения потребителей 1-й категории, но ее используют и для питания потребителей 2-й ка­тегории, перерыв в питании которых влечет за собой недоотпуск про­дукции и которые имеют народнохозяйственное значение в масштабе страны.

Схема магистрального питания. Магистральные схемы применяют в системе внутреннего электроснабжения предприятий в том случае, когда потребителей достаточно много и радильные схемы питания явно неце­лесообразны. На рис. 9.15 приведена схема магистрального питания. Эти схемы характеризуются пониженной надежностью питания, но дают возможность уменьшить число отключающих аппаратов и более удачно скомпоновать потребителей для питания.

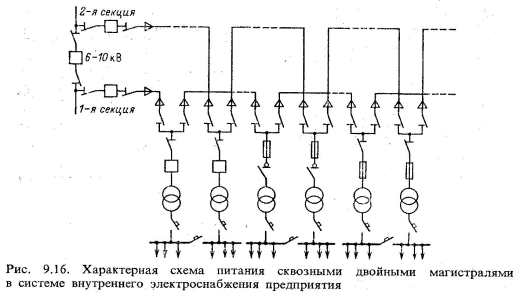

Когда необходимо сохранить преимущества магистральных схем и обеспечить высокую надежность питания, применяют систему транзитных (сквозных) магистралей (рис. 9.16). В этой схеме при повреждении любой из питающих магистралей высшего напряжения питание надежно обеспе­чивают по второй магистрали путем автоматического переключения по­требителей на секцию шин низшего напряжения трансформатора, остав­шегося в работе.

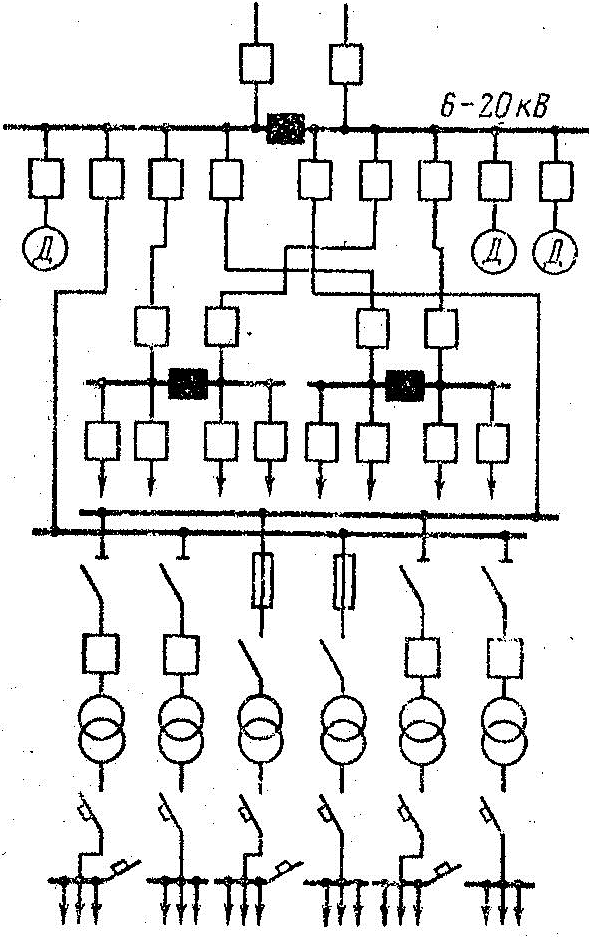

Схемы смешанного питания. В прак­тике проектирования и эксплуатации систем электроснабжения промышлен­ных предприятий редко встречаются схемы, построенные только по радиаль­ному или только магистральному прин­ципу. Обычно крупные и ответственные потребители или приемники питают по радиальной схеме. На рис. 9.17 приведена такая схема смешанного питания.

14 Порядок проектирования электроснабжения выше 1000в.

Порядок расчета рекомендуется следую­щий:

1) Для групп силовых приемников с переменным графиком нагрузки напряже­нием до 1 кВ и выше суммируют количество фактически установленных рабочих приемни­ков узла, номинальные мощности и средние нагрузки приемников узла; выбирают номи­нальную мощность наибольшего приемника (таким, как правило, будет приемник напря­жением выше 1 кВ), вычисляют средне­взвешенный коэффициент использования ак­тивной нагрузки рассматриваемых групп приемников узла; определяют п_п и К_м или К_ф, а затем Р_ри Q_р.

2) При наличии в узле групп приемни­ков практически с постоянным графиком на­грузки напряжением до 1 кВ и выше сум­марные данные о их числе, номинальной мощности и средних (расчетных) нагрузках записывают ниже соответствующих данных групп приемников с переменным графиком нагрузки.

3) Подводят итоги по числу, номиналь­ной мощности, средним и расчетным нагруз­кам всех силовых приемников (с переменным и практически постоянным графиком нагруз­ки) напряжением до 1 кВ и выше рассматри­ваемого узла.

4) Суммируют установленные мощно­сти, средние и расчетные нагрузки освети­тельных приемников узла.

5) Суммируют номинальные мощности, средние и расчетные нагрузки компенсирую­щих устройств напряжением до 1 кВ и выше (батарей конденсаторов), если последние на­мечены к установке в данном узле.

6) Суммируют средние и расчетные ак­тивные и реактивные потери мощности в ра­бочих трансформаторах, входящих в рассма­триваемый узел.

7) Подводят итоги по числу силовых приемников, номинальной мощности, сред­ним и расчетным нагрузкам всех потребите­лей электроэнергии рассматриваемого узла системы электроснабжения напряжением вы­ше 1 кВ.

При наличии на предприятии крупных приемников с резкопеременным графиком нагрузки (например, прокатных станов, мощных электропечей и др.) расчетную си­ловую нагрузку по предприятию в целом определяют суммированием расчетной на­грузки этих крупных приемников с расчетной нагрузкой прочих приемников предприятия.
