Особенности шины PCI:

• Синхронный 32-х или 64-х разрядный обмен данными. При этом для уменьшения числа контактов (и стоимости) используется мультиплексирование, то есть адрес и данные передаются по одним и тем же линиям

• Шина поддерживает метод передачи данных, называемый linear burst (метод линейных пакетов). Этот метод предполагает, что пакет информации считывается (или записывается) одним куском, то есть адрес автоматически увеличивается для следующего байта. Естественным образом при этом увеличивается скорость передачи собственно данных за счет уменьшения числа передаваемых адресов

• В шине PCI используется совершенно отличный от ISA способ передачи данных. Этот способ, называемый способом рукопожатия (handshake), заключается в том, что в системе определяется два устройства: передающее (Iniciator) и приемное (Target). Когда передающее устройство готово к передаче, оно выставляет данные на линии данных и сопровождает их соответствующим сигналом (Iniciator Ready), при этом приемное устройство записывает их (данные) в свои регистры и подает сигнал Target Ready, подтверждая запись данных и готовность к приему следующих. Установка всех сигналов производится строго в соответствии с тактовыми импульсами шины

• Относительная независимость отдельных компонентов системы. В соответствии с концепцией PCI передачей пакета данных управляет не CPU, а мост, включенный между ним и шиной PCI (Host Bridge Cashe/DRAM Controller). Процессор может продолжать работу и тогда, когда происходит обмен данными с RAM. То же происходит и при обмене данными между двумя другими компонентами системы

• Низкая нагрузка на процессор. Эта особенность вытекает из предыдущей

• Частота работы шины 33 MHz или 66 MHz позволяет обеспечить широкий диапазон пропускных способностей (с использованием пакетного режима):

• 132 МВ/сек при 32-bit/33 MHz

• 264 MB/сек при 32-bit/66 MHz

• 264 MB/сек при 64-bit/33 MHz

• 528 МВ/сек при 64-bit/66 MHz

• При этом для работы шины на частоте 66 MHz необходимо, чтобы все периферийные устройства работали на этой частоте

• Поскольку шина процессора и шина расширения PCI соединены с помощью главного моста (Host Bridge), то последняя может работать с CPU последующих поколений

• Полная поддержка multiply bus master (например, несколько контроллеров жестких дисков могут одновременно работать на шине)

• Поддержка 5V и 3.3V логики. Разъемы для 5 и 3.3V плат различаются расположением ключей

• Поддержка write-back и write-through кэша

• PCI приспособлена для распознавания аппаратных средств и анализа конфигурации системы в соответствии со стандартом Plug&Play, разработанным корпорацией Intel. Спецификация шины PCI определяет три типа ресурсов: два обычных (диапазон памяти и диапазон ввода/вывода, как их называет компания Microsoft) и configuration space - конфигурационное пространство. Оно состоит из трех регионов:

• Заголовка, независимого от устройства (device-independent header region)

• Региона, определяемого типом устройства (header-type region)

• Региона, определяемого пользователем (user-defined region)

• Спецификация шины позволяет комбинировать до восьми функций на одной карте (например, видео+звук и прочее)

• Шина позволяет устанавливать до 4 слотов расширения, однако возможно использование моста PCI to PCI для увеличения их количества

• PCI-устройства оборудованы таймером, который используется для определения максимального промежутка времени, в течении которого устройство может занимать шину

• При разработке шины в ее архитектуру были заложены передовые технические решения, позволяющие использовать шину в будущем и модернизировать ее.

Получившая в последнее время большое распространение 3D-графика, а также все возрастающая нагрузка на PCI со стороны разных там жестких дисков, сетевых карт и других высокоскоростных устройств привели к тому, что пропускной способности локальной шины для удовлетворения всех этих требований начало явно недоставать. Казалось бы, вот вам простейшее решение: переходите на 66-мегагерцовую 64-разрядную шину PCI, так нет же. Intel на базе того же стандарта PCI R2.1 разрабатывает новую шину - AGP (1.0, затем 2.0), которая отличается от своего родителя в следующем:

• Шина способна передавать два блока данных за один 66 MHz цикл (AGP 2x);

• Устранена мультиплексированность линий адреса и данных (напомню, что в PCI для удешевления конструкции адрес и данные передавались по одним и тем же линиям);

• Дальнейшая конвейеризация операций чтения/записи, по мнению разработчиков, позволяет устранить влияние задержек в модулях памяти на скорость выполнения этих операций.

В результате пропускная способность шины была оценена в 500 МВ/сек, и предназначалась она для того, чтобы графические карты могли хранить необходимые им данные (текстуры) не только в своей дорогой локальной памяти, установленной на борту, но и в дешевой системной памяти компьютера. При этом они (карты) могли иметь меньший объем этой самой локальной памяти и, соответственно, дешевле стоить.

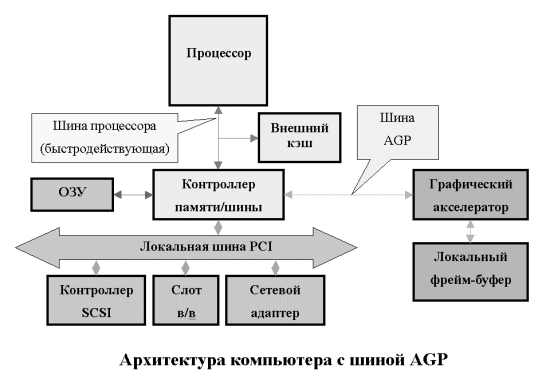

 Рис. Архитектура компьютера с шиной AGP

Принципиально AGP - это вторая магистраль PCI, которая соединена с другими компонентами системы специальным мультимедиа-мостом (Multimedia Bridge).

Парадокс в том, что видеокарты (точнее, их производители) все-таки предпочитают иметь больше памяти, и почти никто не хранит текстуры в оперативной памяти. Во- первых, пока еще (но только пока) в современных приложениях не используются такие грандиозные по размеру текстуры, которые требовали бы чересчур много памяти. Во- вторых, видеопамять быстро дешевеет и ее увеличение не сильно сказывается на стоимости видеокарты (сейчас карта с 64 Mb стоит почти столько же, как всего год-полтора назад стоила похожая карта с 32 Mb памяти). Хотя главная причина, очевидно, в том, что системная RAM имеет куда меньшее быстродействие, чем локальная видеопамять, и использовать все то, что может предоставить AGP, было бы вряд ли рационально, пусть даже от этого уменьшилась цена видеоадаптера. Тем не менее, все современные видеоккарты имеют интерфейс AGP, потому что, во-первых, даже если не использовать прокачку текстур между системной памятью и видеоадаптером, при большой нагрузке на шину PCI со стороны периферии данные от различных устройств (например, процессора или платы видеомонтажа) могут не успевать поступать в видеокарту настолько быстро, насколько это нужно, и, во-вторых, бурно развивающиеся технологии 3D-графики скоро могут привести к тому, что текстуры перестанут помещаться в локальную видеопамять (если, конечно, в системе установлена не самая наворочанная видеоплата с большим объемом RAM). Да и потом, если учесть мощности современных CPU, шина PCI со своими 132 мегабайтами в секунду смотрится плоховато даже для простого обмена данными видеоконтроллера с центральным процессором и другими компонентами системы, так что появление в свое время AGP было действительно востребовано, а сейчас без этого интерфейса просто невозможно представить современный персональный компьютер.
