1. Дах

Дах — верхня частина огородження будинку. Вона складається з тримальної частини, що передає навантаження від снігу, вітру й власної ваги даху на стіни або окремі опори й зовнішньої оболонки — покрівлі.

Конструкція даху і вибір покрівельного матеріалу визначається на стадії проекту і залежить від дизайну фасаду будівлі і технології настилу крівлі.

Крівля — верхній елемент даху (покриття), що оберігає будівлі від всіх видів атмосферних дій.

У Європі поширені різні види шатрових дахів.

Дах будівлі складається з таких елементів: похилої площини, що зветься скатом, основою яких служать крокви і обрешетування. Нижні кінці кроквяних ніг спираються на мауерлат. Перетин скатів утворює похилі і горизонтальні ребра. Горизонтальні ребра називають коником. Перетин скатів, створюючі вхідні кути, створюють ендови і розжолобки. Краї крівлі над стінами будівлі називають карнизними звисами (розташовуються горизонтально, виступають за контур зовнішніх стін) або фронтонними звисами (розташовуються похило). Вода по скатах стікає до настінних жолобів і відводиться через водоприймальні воронки у водостічні труби і далі в зливову каналізацію.

Дахи, складаються з наступних елементів — крівля, скат, крокви, обрешетування, мауерлат, ребра, гребінь, карниз, фронтон, жолоб, ринва.

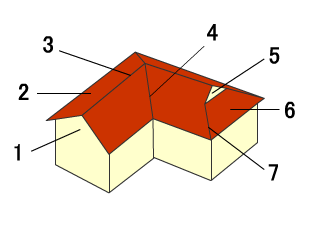

1 . Фронтон (шпиль)

2. Скат

3. Коник

4. Ендова

5. Слухове вікно.

6. Вальм

7. Ребро

2. Форми

Одношатровий дах: спирається своєю конструкцією (системою стропіл, фермою і ін.), що несе, на зовнішні стіни, що знаходяться на різних рівнях. Односхилі дахи застосовуються найчастіше при будівництві веранд і терас, господарських споруд, складських приміщень.

Шатровий дах: всі схили такого даху, у вигляді рівнобедрених трикутників, сходяться в одній точці. Його визначальним елементом є симетричність. Застосовується для будівель у формі квадрата або рівностороннього багатокутника.

Вальмовий дах: чотирисхилий: двома схилами є трапеції, а два інших, з боку торцевих стенів — трикутники (вони називаються вальмами). Різновидом вальмового даху є напіввальмовий.

Багатощипцевий дах: його влаштовують на будинках зі складною багатокутною формою плану. Такі дахи мають більшу кількість ендів (внутрішній кут) і ребер (виступаючі кути, які утворюють перетини скатів крівлі), що вимагає високої кваліфікації при виконанні покрівельних робіт.

Мансардний дах

Купольні і конічні дахи: застосовуються для перекриття будівель кругового контуру в плані.

Пласкі дахи знаходять найширше застосування як в цивільному, так і в промисловому будівництві. На відміну від схилових дахів, на пласких дахах не застосовують як покрівель штучних і листові матеріали. Тут необхідні матеріали, що допускають влаштування суцільного килима (бітумні, бітумно-полімерні і полімерні матеріали, а також мастики). Цей килим має бути еластичним настільки, щоб сприймати температурні і механічні деформації підстави покрівлі. Як основу використовують поверхню теплоізоляції, що несуть плити, стяжку.

1. Односхилий. 2. Двоскатний. 3. Вальмовий.

4. Шатровий. 5. Багатощипцевий. 6. Мансардний.

3. Манса́рда

— поверх у горищному просторі, фасад якого повністю або частково утворений поверхнею (поверхнями) похилого або ламаного даху.

Поверх мансардний (мансарда) - поверх в горищному просторі, фасад якого повністю або частково утворений поверхнею (поверхнями) похилого або ламаного даху, при цьому лінія перетину площини даху і фасаду має бути на висоті не більше 1.5 м від рівня підлоги мансардного поверху (мансарди).

Вперше підпокрівельний горищний простір для житлових і господарських цілей був використаний в 1630 році французьким архітектором Ф. Мансара. Цей горищний поверх під скатним крутим зламаним дахом і отримав назву 'мансарда'.

Функції і планувальні вирішення мансарди  Функціонально-планувальний аспект використання мансарди визначається, в основному, призначенням будівлі, а планувальні особливості пов'язані із структурою будівлі і з нижче розташованими приміщеннями.

Мансардний поверх може займати всю площу будівлі, або його частину, але як правило, в межах нижніх стін базової будівлі. Архітектурно- планувальні рішення можуть мати широкий діапазон, а приміщення - будь-яку площу і конфігурацію.

При проектуванні мансарди слід заздалегідь вибирати його планувальну схему (наприклад: секційна, коридорна, змішана). Для звичайного житла приймається, в основному, секційна структура плану. Для спеціальних видів житла може бути прийнята коридорна, або змішана схема. Вибір планувального варіанту має бути заснований на аналізі планувальної схеми будівлі-основи, визначений при вивченні соціальної потреби даного житлового утворення і виконаний відповідно до діючих нормативних вимог.

Необхідно розрізняти три основні типи мансард:

- мансардний поверх з формуванням окремого поверху в одному рівні;  - мансардний поверх з дворівневим розвитком;  - мансардний поверх з просторовою організацією антресольного поверху при дворівневому розвитку верхнього поверху будівлі-основи.

Широкі архітектурно-планувальні можливості організації мансардних поверхів з'являються при їх пристрої в рекомендованих громадських будівлях. Типологічні і функціональні особливості формування мансардних просторів громадських будівель ідентичні спільним принципам пристрою мансард житлових будівель. При розміщенні приміщень в мансардному поверсі громадських будівель можуть бути використані дві планувальні системи: звичайна (надбудова), в якій функції об'єднані; автономна, в якій функції розподілені.

Розрахунок площі і геометрія приміщень мансарди  Розрахунок площі і геометрія приміщень мансарди визначають співвідношення додаткової площі до поверху будівлі, що пролягає нижче, і виявляють оцінку інтенсивності використання експлуатованого простору мансарди.

Розрахунок повинен забезпечувати адекватний вимір площі по відношенню до реальної експлуатованої - під похилими стінами.

При визначенні площі приміщень мансардного поверху враховується площа цього приміщення з висотою вузької частини похилої стелі 1.5 метра при нахилі 30 градусів до горизонту, 1.1 метра - при нахилі 45 градусів і 0.5 метра при нахилі 60 і більше градусів до горизонту.

Для інтенсивного використання мансардного поверху можна теоретично невживані площі додатково включити в спільну площу приміщень з коефіцієнтом 0.7, наприклад, розмістивши там обладнання, що не вимагає нормованої висоти.

Допускається в житлових приміщеннях і для кухні, розташованій в мансарді, мати меншу висоту щодо нормованої на площі, що не перевищує 50 відсотків від загальної. Вказана нормована висота житлових приміщень і кухонь має бути не меншою 2.5 метрів.

Геометрія нежитлових приміщень повинна відповідати тим же вимогам, що і житлових, - з урахуванням нормованої висоти.

Розрахунок об'єму приміщення слід проводити відповідно до нормативних вимог, згідно яким висота від рівня підлоги до поверхні похилої стелі вимірюється в точці обмеження розмірів житлової або робочої площі.

Якщо приміщення не обмежується вгорі горизонтальною стелею в тій частині, де його висота перевищує нормовану, то об'єм розраховується як об'єм всього приміщення, включаючи його частину над нормативною висотою.

Види взаємозв'язку приміщень мансардного поверху з будівлею вимагають індивідуального підходу і мають наступну класифікацію: мансарди безпосередньо примикають до сходово-ліфтового вузла; мансарди вимагають спеціальних сполучних приміщень-коридорів; мансарди вимагають пристрої спеціальних комунікацій у вигляді сходів або ліфтів, у тому числі поза будівлею.

Інтер'єр

При розробці інтер'єру мансарди слід враховувати деякі характерні геометричні форми приміщень. Мова йде про розміщення сходів, обстановку ванної кімнати і туалету, кухні, а також про розміщення дверей.

Слід брати до уваги вільну висоту сходових маршів відносно похилих поверхонь даху. Не виникає труднощів, коли напрям сходів - паралельно нахилу даху або сходи розміщені по середній осі будівлі. Вільна висота, зазвичай, не представляє проблему, але слід враховувати розміщення можливих деталей і вузлів покрівельної конструкції.

Обстановку ванної кімнати і туалету слід приймати з урахуванням похилих поверхонь даху, що обмежують висоту в повний зріст.

Розміщення дверей може викликати складнощі не лише через визначення висоти самого дверного отвору. Тут необхідно також враховувати безперешкодне відкривання дверей з урахуванням похилої стіни.

Протипожежні вимоги  Протипожежні вимоги, особливо шляхи евакуації мансардного поверху, залежать від планувальної структури будівлі-основи:

- при збігу функцій будівлі-основи і функцій мансардного поверху для шляхів евакуації використовується сходово-ліфтовий вузол будівлі, до якої примикає мансарда;  - при неспівпаданні функцій будівлі-основи і мансардного поверху для створення шляхів евакуації потрібний устрій спеціальних комунікацій, які можуть знаходитися всередині або поза будівлею і мати ізольовані виходи, у тому числі між двома будівлями.

Допускається відсутність виходів в сходову клітку з кожного поверху квартири в двох рівнях за умови, що приміщення розташовані не вище за 6-й поверх, і квартира забезпечена додатковим виходом. Допускається пристрій евакуаційних виходів в спільну сходову клітку з творчих майстерень за умови, що можливе повідомлення через тамбур.

При розміщенні контор і офісів в мансардах житлових будинків, що мають не більше 9 поверхів, входи і евакуаційні виходи мають бути ізольовані від житлової частини будівель. Допускається приймати як другий евакуаційний вихід сходові клітки житлової частини будівлі, при цьому вихід передбачається через тамбур з протипожежними дверима.

Мансардне вікно може служити рятувальним отвором, через яке люди з приміщення можуть бути евакуйовані.

Важливі правила проектування мансардного поверху  Вибір планувального варіанту мансарди має бути заснований на аналізі планування будівлі-основи.  Величезна роль, залежно від рівня зорового сприйняття, належить лініям і формам, що визначаються геометрією даху.  Важливою умовою розміщення мансардних приміщень є їх взаємозв'язок з комунікаційною структурою будівлі - основи.  Необхідна взаємодія проектованою і існуючих інженерних систем і забезпечення їх спільної роботи. (У разі, коли функції мансарди не збігаються з функціями основної будівлі, потрібна розробка спеціальних технічних рішень).  Особливе значення мають форма і габарити приміщень, вибір світлопрозорого обгороджування (вертикальних або похилих вікон), їх розміщення з урахуванням будови інтер'єру у взаємозв'язку з формуванням архітектури.  Конструктивна схема, матеріал захисних конструкцій, і деталей мансарди визначаються з урахуванням єдності конструкції і архітектурних форм будівлі-основи (Застосування легких конструкцій, деталей і виробів є основною вимогою).  Мансарда з крутоскатним дахом вимагає особливого підходу до вибору покрівельного матеріалу, забезпечення теплозахисту, герметизації і гідроізоляції.  Зведення мансарди без відселення мешканців основної будівлі вимагає спеціального методу максимальної безпеки проведення робіт, обмеження ваги конструкцій і деталей, споруди елементів захисту і безпеки.
