Измерение тела человека

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

к выполнению

лабораторно-практической работы

для студентов

специальность 072501 Дизайн (по отраслям)

по

- МДК 02.02 Основы конструкторско-технологического обеспечения дизайна

-ПМ 02 Техническое исполнение художественно-конструкторских (дизайнерских) проектов в материале

к теме: Исходные данные для конструирования одежды

Разработчик: преподаватель __________ М.Р.Вилкова

подпись

2012

Лабораторно-практическая работа

Формируемые компетенции:

ОК4 Осуществлять поиск и использование информации, необходимой для эффективного выполнения профессиональных задач.

ОК7 Брать на себя ответственность за работу членов команды, за результат выполнения заданий.

ПК2.3 Разрабатывать конструкцию изделия с учетом технологии изготовления, выполнять технические чертежи.

Цель работы: Освоение методики измерений размерных признаков, необходимых для конструирования одежды; привитие навыков установления типа своей (конкретной) фигуры, умения пользования таблицами абсолютных величин размерных признаков типовых фигур (ОСТ 17.326-81 и 17.325-86), (ГОСТ Р 52771-2007 и ГОСТ Р 52771-2007).

Предполагаемый результат: заполненная таблица размерных признаков, определены ведущие размерные признаки конкретной фигуры, которые сравнены с типовыми значениями, сделан вывод о типе фигуры.

Иметь практический опыт: определения антропометрических точек на фигуре, измерения тела человека, установления типа фигуры.

Уметь: находить ориентирные антропометрические точки на фигуре, проводить измерения размеров тела человека по заданной программе, выделять ведущие размерные признаки, сравнивать их с типовыми, делать выводы.

Знать: расположение ориентирных антропометрических точек тела, приёмы получения ведущих размерных признаков, способы получения размерных признаков для конструирования одежды, определение типа телосложения конкретной фигуры.

Работа носит репродуктивный характер, т.к. предполагает выполнение деятельности по инструкции

Время выполнения: 4 академических часа

Оснащение работы: плакаты-схемы измерений тела, ГОСТы и ОСТы на измерения типовых фигур женщин и мужчин, измерительные, гибкая пластина размером 20х30см, карандаши.

Содержание работы

1. Ознакомление с методикой антропометрических обследований.

2. Проведение измерений размеров тела человека по заданной программе, занесение данных в таблицу.

3. Определение типа фигуры (роста, размера, полнотной группы)*.

4. Запись величин размерных признаков типовой фигуры.

5. Анализ результатов работы, формулировка выводов.

* Возможна более подробная характеристика фигуры (на усмотрение преподавателя)

Методические указания к выполнению

Лабораторная работа выполняется группой из двух-трёх человек, где каждый попеременно выступает в роли измеряемого и в роли измеряющего, при этом каждый студент должен заносить в свою таблицу данные только своей фигуры.

1. Сначала на поверхности тела измеряемого размечают шесть антропометрических точек, являющихся исходными для ряда измерений: шейную, основания шеи, плечевую, заднего угла подмышечной впадины, сосковую и точку высоты линии талии. Наименование и расположение точек приведены в табл. 1.1 и показаны на рис. 1.1. Точки намечают шариковой ручкой.

Таблица 1.1 Антропометрические точки

Условное обозначение точки

Наименование точки

Определение положения точки

а

верхушечная

Высшая точка темени при постановке головы в положение глазнично-ушной горизонтали

б

шейная

Вершина остистого отростка седьмого шейного позвонка

в

точка основания шеи

Точка на пересечении линии обхвата шеи с вертикальной плоскостью, рассекающей плечевой скат пополам

г

ключичная

Высшая точка грудинного конца ключицы

е

средне-грудинная

Точка на средней линии груди на уровне сочленения верхнего края хрящей четвёртых рёбер с грудиной

з

плечевая

Точка на пересечении верхнего наружного края акромиального отростка лопатки с вертикальной плоскостью, рассекающей область плечевого сустава пополам

и

лучевая

Верхняя точка головки лучевой кости

к

сосковая

Наиболее выступающая точка грудной железы

м

коленная

Центр коленной чашечки

н

передний угол подмышечной впадины

Высшая точка дуги, образованной передним краем подмышечной впадины при опущенной руке.

о

задний угол подмышечной впадины

Высшая точка дуги, образованной задним краем подмышечной впадины при опущенной руке.

п

ягодичная

Наиболее выступающая точка ягодиц

р

точка высоты линии талии

Точка наиболее вдавленной части боковой поверхности туловища на середине расстояния между нижним ребром и гребнем подвздошной кости

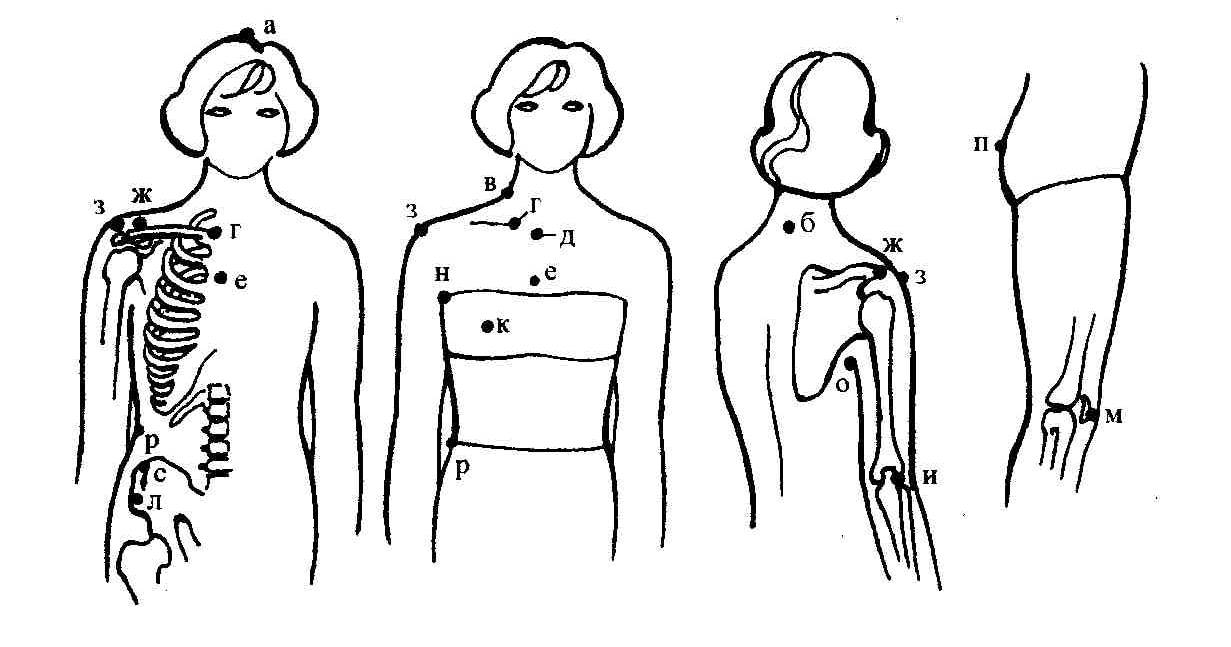

Рисунок 1.1

2. Работу начинают выполнять с измерения фигуры и заполнения таблицы 1.2. Все измерения должны производиться в строго определённой позе: измеряемый должен стоять прямо, без напряжения, сохраняя привычную для него осанку. Измеряемый не должен изменять позы во время измерений. Измерения проводятся по белью или лёгкому платью, измеряемый должен быть без обуви. Если фигура симметрична, то все измерения производятся по правой стороне. В противном случае – по обеим сторонам.

Измерения проводят сверху по правой стороне тела, т.е. наиболее развитой. Для получения чёткой и устойчивой линии талии необходимо фигуру перепоясать шнурком или резинкой по самому узкому месту туловища над тазовыми костями так, чтобы шнурок занял строго горизонтальное положение.

Измерения, которые выполняют по поверхности тела сантиметровой лентой, называют дуговыми. Те из них, которые снимают горизонтально, называют поперечными - это обхваты (О), измеряющие весь периметр участка тела, и ширины (Ш), измеряющие часть периметра. Продольные измерения получили названия длины (Д) и высоты (В). Обхватные, поперечные и продольные размеры, определяемые по поверхности тела, измеряют с помощью сантиметровой ленты с точностью до 0,1см. При этом лента должна прилегать к телу, но не стягивать его.

Размерные признаки, измеряемые как проекции отдельных участков тела на определённые проекционные плоскости (высоты, диаметры, глубины) называют линейными размерными признаками (РП).

Продольные размеры вдоль вертикальной оси тела определяют в проекции на вертикальную плоскость и измеряют металлическим портативным антропометром. Измерения признаков, характеризующих осанку, делают чаще всего двумя взаимно перпендикулярными линейками.

Линейные измерения между двумя точками периметра, выполняемые с помощью большого толстотного циркуля, получили название диаметров (d).

В таблице 1.2 приведены определения, условные обозначения и метод измерений размерных признаков, используемых при конструировании женской одежды. Измерения конкретной фигуры проводят по перечню размерных признаков, приведённому в таблице 1.2. Места измерений размерных признаков показаны на рис. 1.2 и 1.3. Результаты измерений заносят в графу 4 таблицы. Ряд поперечных дуговых размерных признаков измеряют полностью, но записывают в половинном размере (Сш, Сг, Ст, Сб, Шс, Шг, Цг), что упрощает расчёт конструкции одежды.

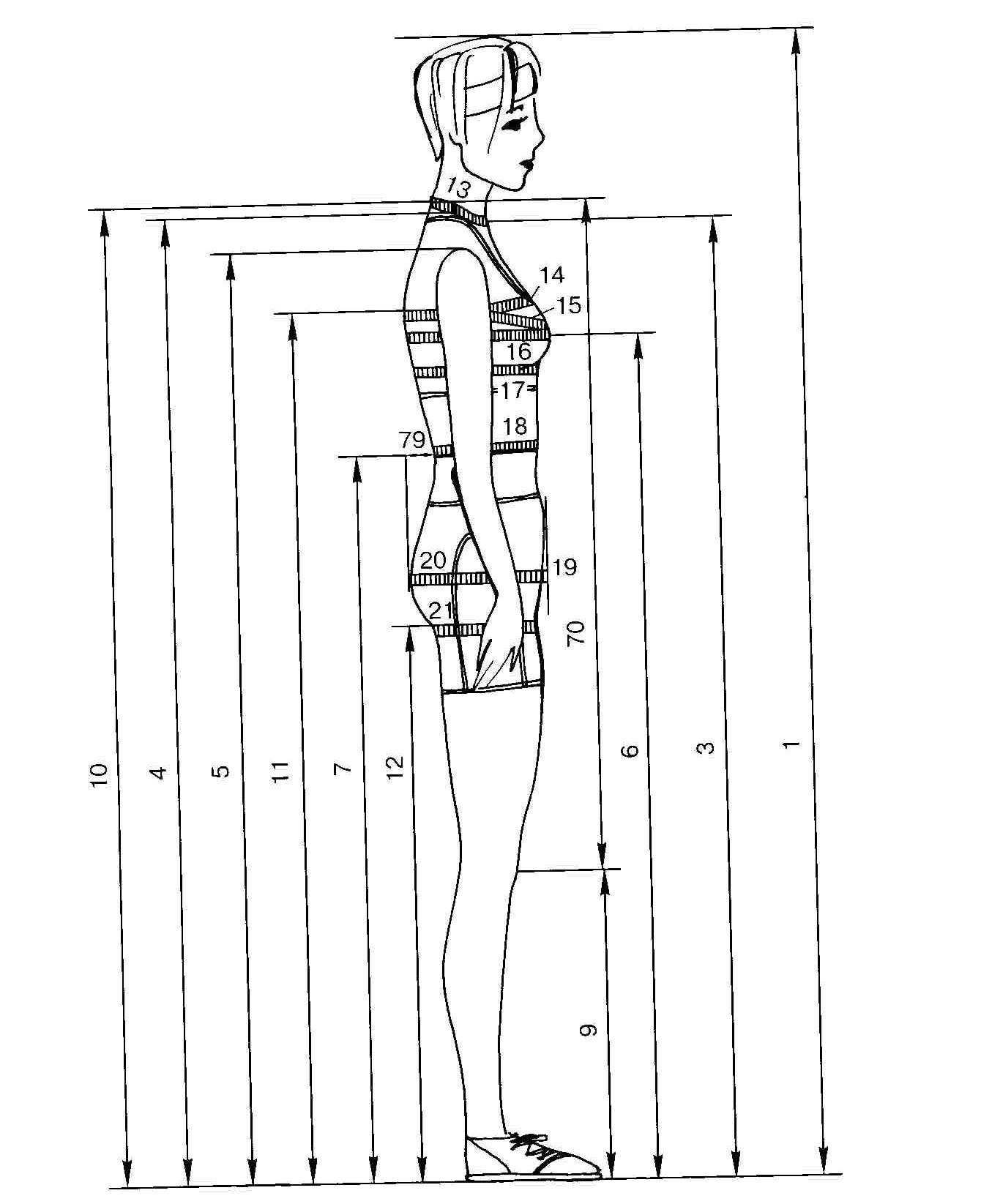

Рис.1.3

Таблица 1.2 Размерные признаки

№ по ОСТ

Наименование

размерного признака

Условное обозначение

Величина, см

Конкретной фигуры

Типовой фигуры

Отклонения

(5-4)

1

2

3

4

5

6

1

Рост

Измеряют по вертикали расстояние от пола до верхушечной точки

Р

4

Высота точки основания шеи

Измеряют по вертикали от пола до точки основания шеи

Втош

5

Высота плечевой точки

Измеряют по вертикали расстояние от пола до плечевой точки

Впт

7

Высота линии талии

Измеряют по вертикали расстояние от пола до линии талии

Влт

9

Высота коленной точки

Измеряют по вертикали от пола до коленной точки

Вк

10

Высота шейной точки

Измеряют по вертикали расстояние от пола до шейной точки

Вшт

12

Высота подъягодичной складки

Измеряют расстояние от пола до середины подъягодичной складки

Впс

13

Обхват шеи

Лента сзади проходит непосредственно над шейной точкой, сбоку и спереди идёт по основанию шеи, касаясь нижним краем ключичных точек и замыкается над яремной вырезкой. Размер читается по нижнему краю ленты

Ош

14

Обхват груди первый

По спине лента идёт горизонтально, верхним краем касаясь задних углов подмышечных впадин. спереди лента проходит над основанием грудных желёз и замыкается на правой стороне груди

Ог1

15

Обхват груди второй

По спине лента проходит горизонтально, верхним краем касаясь задних углов подмышечных впадин, спереди - через выступающие точки грудных желёз. Обхваты груди первый и второй следует измерять один за другим, не допуская сдвига сантиметровой ленты на спине

Ог2

16

Обхват груди третий

Горизонтально вокруг туловища через выступающие точки грудных желёз

Ог3

17

Обхват груди четвёртый

Измеряют только у женщин горизонтально вокруг туловища непосредственно под основанием грудных желёз

Ог4

18

Обхват талии

Горизонтально вокруг туловища на уровне линии талии

От

19

Обхват бёдер с учётом выступа живота

На уровне ягодичных точек горизонтально вокруг туловища

Об

21

Обхват бедра

Вокруг бедра, касаясь верхним краем ленты подъягодичной складки, и замыкается на наружной стороне бедра

Обед

25

Расстояние от линии талии до пола сбоку

Расстояние от точки высоты линии талии по боковой поверхности бедра через наиболее выступающую область бедра и далее вертикально до пола

Дсб

26

Расстояние от линии талии до пола спереди

Расстояние от линии талии через наиболее выступающую точку живота и далее вертикально до пола

Дсп

29

Обхват запястья

Измеряют перпендикулярно оси предплечья по лучезапястному суставу через головку локтевой кости

Озап

31

Ширина плечевого ската

Измеряют от точки основания шеи по середине плечевого ската до плечевой точки

Шп

35

Высота груди

Измеряют от шейной точки через точку основания шеи до выступающей точки грудной железы

Вг

35`

Высота груди первая

Измеряют от точки основания шеи до выступающей точки грудной железы

Вг1

36

Длина талии спереди

От шейной точки через точку основания шеи, выступающую точку грудной железы до линии талии. Признаки 34…36 следует измерять один за другим

Дтп

39

Высота проймы сзади

От шейной точки до линии обхвата груди первого с учётом выступания лопаток

Впрз

39`

Высота проймы сзади вторая

Измеряют от точки основания шеи до линии обхвата груди первого параллельно позвоночнику

Впрз2

40

Длина спины до талии с учётом выступа лопаток

Измеряют от линии талии до шейной точки вдоль позвоночника через тонкую пластину шириной до 2см, наложенную на выступающие точки лопаток

Дтс

41

Высота плеча косая

Кратчайшее расстояние от пересечения линии талии с позвоночником до плечевой точки

Впк

43

Длина спины до талии первая

Лента проходит от линии талии сзади до точки основания шеи параллельно позвоночнику

Дтс1

44

Дуга верхней части туловища через точку основания шеи

Лента проходит параллельно позвоночнику от линии талии до линии талии спереди, касаясь точки основания шеи, спереди через выступающую точку грудной железы

Дтт

45

Ширина груди

Измеряют над основанием грудных желёз между вертикалями, проведёнными вверх от передних углов подмышечных впадин. Лента лежит горизонтально непосредственно над линией обхвата груди первого

Шг

46

Расстояние между сосковыми точками

Измеряют расстояние между выступающими точками грудных желёз

Цг

47

Ширина спины

Измеряют горизонтально между задними углами подмышечных впадин

Шс

61

Длина талии спереди от точки основания шеи

Измеряют от точки основания шеи через выступающую точку грудной железы и далее до линии талии или рассчитывается разность величин размерных признаков 43 и 44

Дтп1

68

Длина руки до линии обхвата запястья

Измеряют расстояние от плечевой точки до линии обхвата запястья

Дрзап

74

Положение корпуса

Измеряют по горизонтали от шейной точки до вертикальной плоскости, касательной наиболее выступающих назад точек обеих лопаток

Пк

78

Глубина талии первая

Измеряют по горизонтали от вертикальной плоскости, касательной к выступающим точкам лопаток, до линейки, приложенной горизонтально к продольным мышцам спины на уровне линии талии

Гт1

79

Глубина талии вторая

Измеряют по горизонтали от вертикальной плоскости, касательной к ягодичным точкам, до линейки, приложенной горизонтально к продольным мышцам спины на уровне линии талии

Гт2

3. Для характеристики типоразмеророста используют три ведущих размерных признака: Р, Ог3, а также Об – для характеристики женской фигуры и От – для мужской фигуры. Эти размерные признаки участвуют в расчёте полнотной группы. По величине разности значений размерных признаков (Об – Ог3) или устанавливают полноту женской фигуры. Для 1-й полнотной группы эта разность равна 4см,

  • для 2-й – 8см

  • для 3-й – 12см

  • для 4-й – 16см

По величине разности значений (Ог3 – От) определяют полноту мужской фигуры. Мужские фигуры сгруппированы в 5 полнотных групп с разностью: 18см – для 1-й полнотной группы,

  • 12см – для 2-й

  • 6см - для 3-й

  • 0см – для 4-й

  • минус 6см – для 5-й полнотной группы.

4. По данным графы 4 определяют тип фигуры, полнотную группу, сопоставляя ведущие размерные признаки конкретной фигуры (Р, Ог3, От, Об)с типовыми значениями для женских фигур, приведёнными в таблице 1.3. Если в таблице не оказалось подходящего роста или размера, необходимо воспользоваться данными граф 10-11 для расчёта размерных признаков смежных размеров и ростов. Для мужских фигур необходимо воспользоваться ОСТ 17-325-86 «Изделия швейные, трикотажные, меховые. Фигуры мужчин типовые. Размерные признаки для проектирования одежды».

Если измерения показывают середину интервала между размерными стандартами, то выполняют повторные измерения, чтобы отнести фигуру к определённому стандартному размеру.

Заполняют графу 5 табл. 1.2. Выделяют ведущие размерные признаки.

5. Определяют величины отклонений - от данных графы 5 отнимают данные графы 4 и заносят в графу 6. При этом отклонения могут быть положительными или отрицательными, что показывают знаком /+/ или /-/.

Анализируют результаты вычислений. Делают выводы о типе телосложения и пропорций конкретной фигуры.
