ТРА Арбатско-Покровской

и Филевской линии.

Электродепо «Измайлово».

Москва 2012

ТРА Арбатско-Покровской линии.

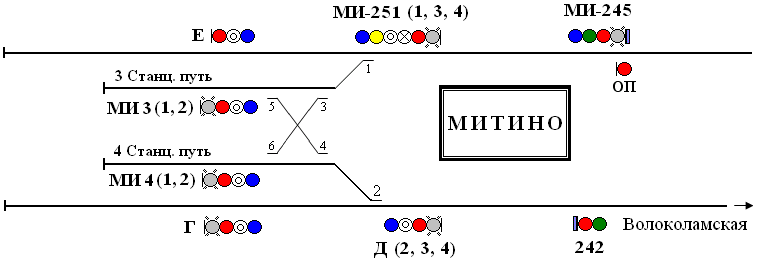

М И Т И Н О

Границы станции: 1 путь - входной светофор МИ-245.

2 путь - выходной светофор № 242.

МИ-245 - входной светофор полуавтоматического действия. При неисправности проезжается: по пригласительному сигналу, по устному приказу, или копии приказа поездного диспетчера.

МИ-251, МИ-3, МИ-4, Д, Г, Е: маневровые. При неисправности проезжаются - по пригласительному сигналу (на светофоре Е - пригласительного сигнала нет. На светофоре МИ-3 и МИ-4 пригласительный сигнал только на 2 главный станционный путь). По распоряжению ДЦХ, или дежурного поста централизации - под контролем поездного диспетчера; По сигналу дежурного по станции, подаваемому на основании распоряжения дежурного поста централизации - под контролем поездного диспетчера.

На светофоре МИ-251 маршрутный указатель имеет показания: «1», «3», «4» освещаются при разрешающих огнях светофора и с пригласительным сигналом при маршруте на 1, 3 или 4 станционный путь.

На светофорах МИ-3, МИ-4 маршрутный указатель имеет показания: «1» - при разрешающих огнях по маршруту подачи на 1 главный станционный путь; «2» - при разрешающих огнях и с пригласительным сигналом по маршруту подачи на 2 главный станционный путь;

На светофоре Д маршрутный указатель имеет показания: «2», «3», «4» - освещается при разрешающих огнях светофора и с пригласительным сигналом, по маршруту подачи на 2, 3 или 4 станционный путь.

Маневровые передвижения в границах станции:

- с 1 главного станционного пути на 1, 3 или 4 станционный путь - по синему показанию светофора МИ-251 с маршрутным указателем (1, 3 или 4) и разрешающим показаниям АЛС-АРС;

- с 1 станционного пути на 1 главный станционный путь - по синему показанию светофора «Е» и разрешающим показаниям АЛС-АРС;

- с 3 или 4 станционного пути на 1 главный станционный путь - по синему показанию светофора МИ-3 или МИ-4 с маршрутным указателем (1) и разрешающим показаниям АЛС-АРС;

- со 2 главного ст. пути на 2, 3 или 4 ст. путь - по синему показанию светофора «Д» с маршрутным указателем (2, 3 или 4) и разрешающим показаниям АЛС-АРС;

- со 2 станционного пути на 2 главный станционный путь - по синему показанию светофора Г и разрешающим показаниям АЛС-АРС.

Маневровое передвижение непредусмотренное таблицей взаимозависимости стрелок, сигналов и маршрутов:

С 1 главного станционного пути станции к светофору МИ-245 - производится - по распоряжению ДЦХ, или дежурного поста централизации - под контролем поездного диспетчера; по сигналу дежурного по станции, с закрытием 1 главного пути перегона «Волоколамская - Митино».

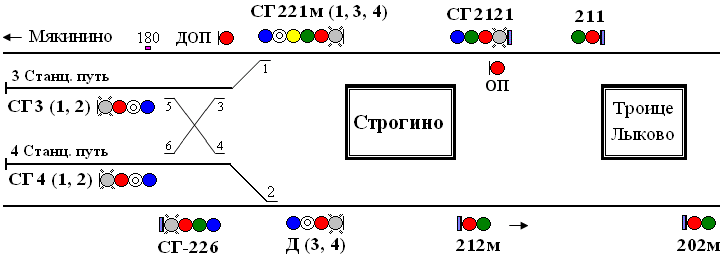

С Т Р О Г И Н О

Границы станции - 1 путь: входной светофор СГ-2121  сигнальный знак «Граница станции», установленный на расстоянии 180 метров от центра стрелочного перевода № 1 в сторону станции «Мякинино»; 2 путь - входной светофор СГ-226  - выходной светофор автоматического действия № 212м.

СГ-2121, СГ-226 - входные светофоры, полуавтоматического действия. При неисправности проезжаются - по пригласительному сигналу; по устному приказу поездного диспетчера; по копии приказа поездного диспетчера.

СГ-221м: выходной светофор, совмещенный с маневровым. Маршрутный указатель имеет показания:

«1» - освещается при синем огне светофора и с пригласительным сигналом по маршруту отправления на станцию «Мякинино»;

«3» и «4» - освещаются при разрешающих огнях светофора и с пригласительным сигналом по маршруту подачи на 3 и 4 станционный путь.

СГ-3, СГ-4, Д: маневровые. При неисправности проезжаются: по пригласительному сигналу (на светофорах СГ-3, СГ-4 пригласительный сигнал включается только по маршруту подачи на 2 главный станционный путь); по распоряжению ДЦХ, или дежурного поста централизации - под контролем поездного диспетчера; по сигналу дежурного по станции, подаваемому на основании распоряжения дежурного поста централизации, под контролем диспетчера.

На светофорах СГ-3, СГ-4 маршрутный указатель имеет показания:

«1» - освещается при разрешающих огнях светофора, по маршруту подачи на 1 главный станционный путь;

«2» - освещается при разрешающих огнях светофоров и с пригласительным сигналом, по маршруту подачи на 2 гл. станционный путь;

На светофоре Д: маршрутный указатель имеет показания: «3» и «4»- освещаются при разрешающих огнях светофора и с пригласительным сигналом, по маршруту подачи на 3 и 4 станционный путь.

Маневровые передвижения в границах станции:

- с 1 гл. ст. пути на 3 или 4 станционный путь - по синему показанию св. СГ-221м с маршрутным указателем 3 или 4 и разрешающим показаниям АЛС-АРС;

- с 3 или 4 станц. пути на 1 главный ст. путь - по синему показанию светофора СГ-3 или СГ-4 с маршрутным указателем 1 и разрешающим показаниям АЛС-АРС;

- со 2 главного ст. пути на 3 или 4 ст. путь - по синему показанию светофора «Д» с маршрутным указателем 3 или 4 и разрешающим показаниям АЛС-АРС.
