4.3 Нейтральні реле з випрямлячами
Нейтральні реле з випрямлячами використовують в якості колійних, вогневих та аварійних. Конструкція електромагнітної і контактної системи цих реле аналогічна конструкції нейтральних реле НМШ і АНШ. Відмінність полягає в тому, що всередині реле на ізоляційній панелі змонтовані приставки з діодами , які включаються за різними схемами. Для забезпечення більш високого коефіцієнта повернення в реле збільшений повітряний проміжок між полюсом і якорем в притягнутому положенні і встановлення більш масивної противоваги.
Реле АНВШ2–2400 використовують в якості колійних в рейкових колах змінного струму 50Гц з безперервним живленням на лініях з автономною тягою і в однониткових рейкових колах при електротязі постійного струму. Реле має випрямляючу приставку, яка складається з чотирьох діодів типу Д226А або Д226Б, розміщену в кожусі над контактною системою. Малогабаритне реле НМВШ2–900/900 призначене для роботи в якості колійного в однониткових рейкових колах змінного струму 50Гц з безперервним живленням .Це реле має меншу чутливість в порівнянні з реле АНВШ2–2400, так як, маючи менший опір обмоток, воно спрацьовує від тієї ж напруги, що і реле АНВШ2–2400. Зєднуючи обмотки і діоди випрямляючої приставки різними способами, отримують різні схеми включення колійних реле.
Електричні характеристики реле АНВШ2–2400 і НМВШ2–900/900 при різних схемах включення приведені в таб. 4.2.
Схеми включення і нумерація контактів реле АНВШ2–2400 і НМВШ2–900/900 наведені на мал.4.6, а і б відповідно.
Таблиця 4.2
Тип реле |
Напруга, В |
Схема включення |
||
притягання |
відпускання |
номіна льна |
||
АНВШ2-2400 |
20,0 |
10,0 |
60 |
Мостова з послідовним з’єднанням обмоток |
НМВШ2-900/900 |
10,5 |
5,0 |
35 |
Мостова з паралельним обмоток |
НМВШ2-1000/1000 |
35,0 |
17,5 |
100 |
Однонапівперіудна з роздільним вімкненям обмоток |
Нейтральні малогабаритні реле НМВШ2–1000/1000, які знаходяться в експлуатації за своїми електричними параметрами відповідають реле НМВШ2–900/900, тому ці реле є взаємозамінні. В експлуатації, також знаходяться реле більш ранніх випусків:великі штепсельні реле НВШ1–800 і НВШ1–200, реле з контактно–гвинтовим зєднанням НРВ1–2500 і НРВ1–1000.
Вогневе реле ОМШ2–40 (ОМ2–40) малогабаритне, використовується в електричній централізації для контролю горіння ламп світлофорів при центральному живленні.
Обмотка реле включається послідовно з первинною обмоткою сигнального трансформатора СТ–3 або СТ–2А. При потужності лампи 15 Вт підключаються виводи 1–4 (мал. 4.7) послідовно з сигнальним трансформатором СТ–3, а при потужності ламп 25Вт проводи схеми підключають до виводів 1–3 (частина обмотки)послідовно з сигнальним трансформатором СТ–2А. Обмотка 80Ом (3000 витків) не має виходу у зовнішнє коло і замкнута на випрямляючий діод, який розміщений всередині кожуха і включений між виводами 13 –73.
Реле ОМ2–40 без захисного кожуха використовують при встановленні в закритих релейних блоках електричної централізації.
В пристроях автоблокування і електричної централізації при місцевому живленні для контролю цілісності ниток ламп світлофорів широко використовують реле АОШ2–180/0.45, які працюють від постійно і змінного струму 50Гц і 75Гц (мал. 4.8). Низькоомну обмотку реле включають послідовно з лампою світлофора. Для включення з лампами різної потужності обмотка має декілька виводів. При лампі потужністю 25В використовують виводи 21–82. У випадку живлення лампи постійним струмом використовують ці ж виводи ,при цьому плюсовий зажим підключають до виводу 82, а мінусовий– до виводу 21, щоб розміщений всередині діод не шунтував обмотку. Високоомну обмотку 180Ом використовують для контролю цілісності нитки ламп в холодному стані (виводи 41–62).
Реле АОШ2–1 (мал. 4.9) призначене для контролю цілісності ниток ламп прожекторних світлофорів в гарячому стані з живленням як від змінного струму частотою 50Гц і 75Гц, так і від постійного струму при місцевому живленні.
Електричні характеристики вогневих реле при змінному струмі наведені в таб. 4.3.
В експлуатації знаходяться вогневі штепсельні реле (великі) ОШ1–100, ОШ2–400/2, ОШ2–400/0.25, а також вогневі реле більш ранніх випусків з контактно–гвинтовим зєднанням НРВУ2–450/1 і НРВ1–0.6/0.6.
Таблиця 4.3
Тип реле |
Потужність лампи, Вт |
Опір обмотки, Ом |
Струм, мА |
Струм перенавантаження, А |
|
притягання |
відпускання |
||||
ОМШ2-40 (ОМ2-40) |
15 25 |
40 40 |
58 96 |
27 45 |
0,18 0,3 |
АОШ2-180/0,45 |
15 25 35 |
0,45 0,25 0,17 |
700 1000 1500 |
220 300 450 |
2,1 3,0 4,5 |
АОШ2-1 |
5 10 |
1,0 0,47 |
250 500 |
75 150 |
0,7 1,5 |
Аварійні реле призначені для автоматичного включення резервного живлення при припиненні подачі електроживлення від основного джерела. Їх використовують в колах загального живлення напругою 110 або 220В, частотою 50 і 75 Гц, а також в колах світлофорних ламп, які мають джерело живлення напругою 12 або 24В. Цифри, які стоять на останньому місці в позначеннях аварійних реле вказують на номінальну робочу напругу, на яку розраховане релеБ наприклад АШ2-220 призначене для проботи в колах змінного струму знапругою 220В, АСШ2-12-при напрузі 12В і так далі.

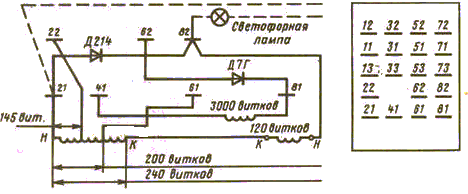

Мал. 4.7 Схема вімкнення обмоток реле ОМШ2-40 та нумерація контактів
Мал. 4.8 Схема включення реле АОШ2-180/0,45 та нумерація контактів
Мал. 4.9 Схема включення Мал. 4.10 Схема включення та реле АОШ2-1 нумерація контактів реле
АШ2-110/220
Конструкція електромагнітної системи реле АШ2 аналогічна конструкції реле АНШ2. Контакти являють собою бронзові пружини з наклепами з металокерамічного сплаву.
Використовують три різновиди малогабаритних аварійних штепсельних реле – АШ2, АСШ2 і АПШ. Всі аварійні реле мають металокерамічні контакти, збільшений проміжок між ними і призначені для переключення кіл великої потужності.
РелеАШ2–12/24 витримують не менше 50 000 переключень, а АСШ2–12/24– не менше 100 000 переключень кіл постійного струму 4А при напрузі 24В. Реле АШ2–110/220 (мал. 4.10) і АСШ2–110/220 витримують таку ж кількість переключень двома послідовно зєднаними трійниками кіл змінного струму 10А і напругою 110В або кіл з напругою 220В при струмі 5А. Замкнуті контакти цих реле не деформуючись витримують впродовж 2 год., безперервне навантаження 15А. Температура нагрівання контактів при цьому не перевищує температури навколишнього середовища, більше ,ніж на 100С. В якості випрямлячів в цих реле використані кремнієві діоди типу Д226, встановлені під кожухом реле.
Реле АСШ, крім діодів мають кремнієві стабілітрони, які включають послідовно з обмоткою. Наявність стабілітронів, що відкриваються при досягненні напруги порогу спрацювання, і закриваються при зниженні напруги нижче порогу спрацювання, дозволяє отримати більш високий коефіцієнт повернення (не менше 0,7 зврахуванням розходження параметрів реле і стабілітронів).
Напруга відпускання у відповідності до діючих технічних вимог повинна бути не менше 85% фактичної напруги спрацювання. В реле АСШ2 (мал. 4.11) використовують такі типи стабілітронів: АСШ2–12–Д815Б; АСШ2–24–Д815Д; АСШ2–110–Д817В; АСШ2–220–2С930А.
Реле АПШ використовують
в живлячих установках для переключення
на резервне живлення у випадку аварії
основної живлячої мережі і виготовляють
трьох видів: АПШ–110/127 на номінальну
напругу 110 і 127В змінного струму частотою
50Гц; АПШ–220 на номінальну напругу 220В і
АПШ–24 на номінальну напругу 24В постійного
струму.
Мал. 4.11 Схема ввімкнення обмоток та розташування контактів реле АСШ2.
Деталями реле (мал. 4.12) є ручка 1, загальний 2, фронтовий 3 і тиловий 4 контакти, кожух 5, основа 6, направляючий штир 7, ярмо 8, котушка 9, сердечник 10, якір 11.
Електромагнітна система реле АПШ аналогічна до реле АНШ2. Фронтові і тилові контакти реле АПШ закріплені на ярмі, а загальні – на якорі. Контактна система для всіх реле АПШ (мал. 4.13) однакова–2фт. Реле АПШ має більш потужні металокерамічні контакти, збільшений проміжок між ними і більше контактне натискання. Контакти реле АПШ забезпечують комутацію кіл змінного струму 15А при напрузі 220В і постійного струму 5А при напрузі 220В.
Мал. 4.12 Конструкція реле АПШ
Мал. 4.13 Схема вімкненя обмоток та нумерація контактів малогабаритних реле АПШ
Замкнуті контакти витримують, не деформуючись, навантаження 25А, при цьому температура нагрівання контактів не перевищує 100С по відношенню до температури навколишнього середовища. Реле АПШ–24 не мають випрямляча і призначені для роботи тільки від постійного струму.
