Министерство образования и науки Российской Федерации
Федеральное агентство по образованию
Саратовский государственный технический университет технологические энергоносители предприятий
Методические указания
к выполнению лабораторных работ № 3,4,5
для студентов специальности 140104
всех форм обучения
Одобрено
редакционно-издательским советом
Саратовского государственного
технического университета
Саратов 2010
Все права на размножение и распространение в любой форме остаются за разработчиком
Нелегальное копирование и использование данного продукта запрещено.
Составители: Прелатов Владимир Германович, Семенов Борис Александрович, Серов Дмитрий Юрьевич, Тверской Алексей Константинович
Под редакцией Б.А. Семенова
Рецензент В.Ф. Симонов
410054 г. Саратов, ул. Политехническая, 77
Научно-техническая библиотека СГТУ
Тел. 52-63-81, 52-56-01
http://lib.sstu.ru
Регистрационный номер
© Саратовский государственный
технический университет, 2010
Лабораторная работа № 3 изучение схемы и оборудования системы водоснабжения промышленного предприятия Введение
Подготовка инженеров по специальности 100400 “Электроснабжение” (по отраслям) предусматривает изучение дисциплины “Энергоснабжение”. Важным разделом указанного курса является “Системы водоснабжения промышленных предприятий” в объеме 18 часов.
Задача изучения данной темы состоит в ознакомлении с современными системами водоснабжения промышленных предприятий и методами их работы.
В условиях кафедры промтеплотехника имеется возможность проведения лабораторной работы “Изучение схемы и оборудования системы водоснабжения промышленного предприятия” в условиях реального производства ООО «Саратоворгсинтез» Для обеспечения целенаправленности работы студентов предусмотрены настоящие методические указания.
1. Основные понятия
1.1 Описание схемы и оборудования системы водоснабжения промышленного предприятия
В состав системы водоснабжения промышленного предприятия входят: водозабор, насосная станция первого подъема, очистные сооружения, резервуары, насосная станция второго подъема.

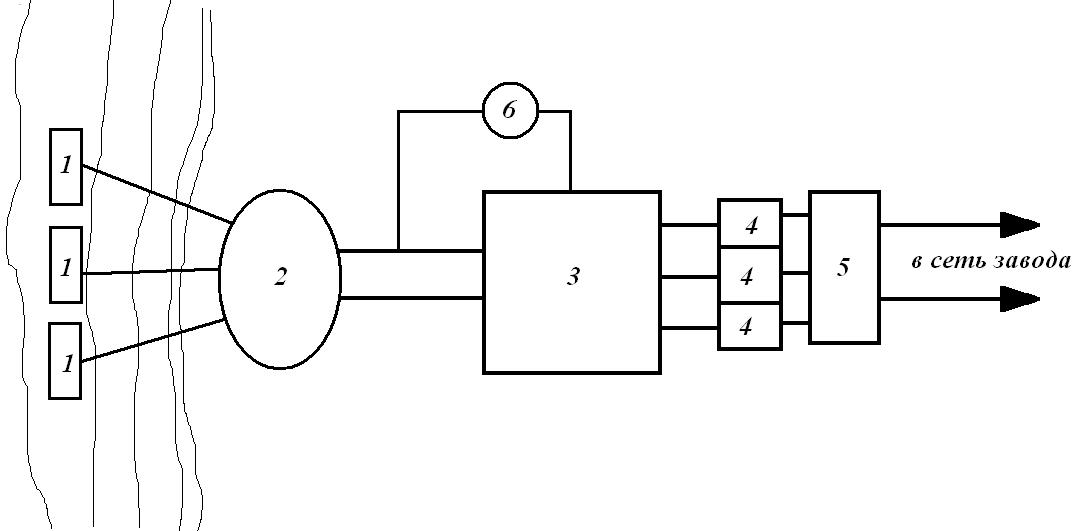

Рис. 3.1. Принципиальная схема водоснабжения: 1 – оголовки; 2 – насосная станция первого подъема; 3 – очистные сооружения; 4 – резервуары чистой воды; 5 – насосная станция второго подъема; 6 – оборотный резервуар.
1.1.1 Водозабор
Водозаборный узел состоит из трех железобетонных оголовков руслового типа из стальных самотечных линий Д=1200 мм. Оголовки вынесены на 650 м к середине реки от водоприемной камеры, совмещенной с насосной станцией первого подъема. Водоприемная камера состоит из пяти секций.
Для предварительной очистки воды от крупных механических взвесей в каждой секции водоприемного колодца установлены стационарные сетки.
