Технологія дугового різання металів. Різання покритими електродами
Різання покритими електродами основане на розплавленні металу електричною дугою і скапуванні його вниз під власною масою. Струм вибирають на 35-40% вищим, ніж при зварюванні. При різанні необхідно забезпечити стікання основного й електродного металу. Для цього метал розміщують горизонтально. Щоб полегшити стікання металу виконують пилоподібні рухи електродом (Рис. 21.1). Кут нахилу електрода до металу становить 30-60°.

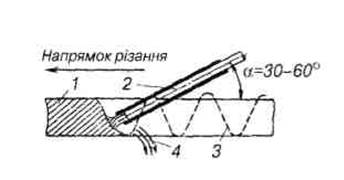

Рис. 21.1. Ручне дугове різання покритим електродом:
1- розрізуваний метал, 2- покритий електрод, 3 – траєкторія руху кінця електрода,
4 – витікаючий рідкий метал
При різанні покритим електродом різ виходить широкий, а кромки різа — з оплавленими торцями. Цей спосіб використовують для грубого (чорнового) різання сталей, чавунів і кольорових металів.
Різання покритими електродами також виконують методом упирання. Наявність покриття призводить при різанні до підвищення стійкості горіння дуги, уповільнення плавлення стрижня електрода, ізоляції його від стінок різа і прискорення різання завдяки окисненню розплавленого металу компонентами покриття. При цьому одержують більш чистий і вузький різ.
Для різання, стругання, прошивки отворів, вирізання дефектів у швах і литві використовують спеціальні електроди марок АНР-2, АНР-3, ЛНР-4, ОЗР-1, ОЗР-2. При різанні цими електродами поверхня різа чиста, кромки не насичуються вуглецем, аерозолі не містять шкідливих домішок. Технічні характеристики електродів для різання наведені в табл. 21.7. Статевими покритими електродами можна різати сталь товщиною до 15 мм.
Технічні характеристики електродів для різання на повітрі
Марка електрода |
Умовне позначення ТУ |
Діаметр, мм |
Зварювальний струм,А |
Витрата електродів, кг/кг виплавленого металу |
Продуктивність різання, кг/год |
АНР-2 |
АНР-2-Ø 14-4-682-76 |
4 5 6 |
250-300 320-360 350-420 |
0,35-0,55 0,35-0,55 0,35-0,55 |
6 10 14 |
АНР-3 |
АНР-3- Ø ТУ-ІЕЗ-541-86 |
4 5 6 |
280-300 300-400 350-450 |
- - - |
6 11 17 |
АНР-4 |
АНР-4- Ø |
4 5 6 |
250-300 300-360 350-420 |
0,40-0,55 0,40-0,55 0,40-0,55 |
7 12 18 |
ОЗР-1 |
ОЗР-1- Ø ТУ14-4-351-73 |
3 4 5 6 |
110-170 180-260 250-350 360-600 |
0,6 0,6 0,6 0,6 |
1,3 2,1 2,8 3,2 |
ОЗР-2 |
ОЗР-2 ТУ 14-4-1595-90 |
3 4 5 6 |
80-100 260-300 420-480 600-680 |
0,6 0,6 0,6 0,6 |
1,1 1,7 2,2 3,0 |
