Практическая работа №6 определение потерь давления в промывочных каналах долота.Выбор гидромониторных насадок
Резерв давления
промывочной жидкости, который может
быть реализован в долоте, определяется
по формуле:
(6.1)
где
– коэффициент, учитывающий уменьшения
давления буровых насосов на 20-25% по
отношению к паспортному согласно
правилам ведения буровых работ.
- паспортные
давление бурового насоса;
- сумма потерь
давления во всех элементах циркуляционной
системы буровой установки (исключая
потери давления в долоте):
Для установления возможности использования гидромониторного эффекта при бурении данного интервала скважины вычисляется скорость течения жидкости в промывочных каналах долота:
,
м/с (6.2.)
где
-
коэффициент расхода, который можно
принять равным
;
- плотность раствора кг/м3.
Если полученное
значение
,
то это означает, что рассматриваемый
интервал можно бурить с использованием
гидромониторных долот.
В тот же время
следует помнить, что перепад давления
в насадках гидромониторного долота не
должен превышать некоторое предельное
значение
,
которое определяется возможностью
запуска турбобура и прочностью
конструктивных элементов долота. В
настоящие время указанный предел
составляет не более 12-13 МПа.
Поэтому в формуле
(6.2) необходимо подобрать такие значения
и
,
чтобы выполнялись условия:
;
.
(6.3)
При выполнении условий (6.3) рассчитывается суммарная площадь насадок Ф по формуле:
∆рд,МПа

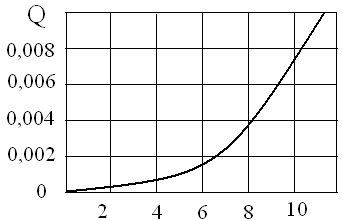

Рисунок 6.1- Зависимость утечек через пяту-сальник турбобура 3ТСШ-195 ТЛ от перепада давление в долоте
(6.4)
где
- расход (утечки) промывочной жидкости
через уплотнения вала турбобура.
- опытные коэффициенты, характеризующие
негерметичность уплотнения конкретного
турбобура.
Зависимость
от
для каждого конкретного турбобура
находится экспериментально. Приближенно
точно определить по рис.6.1. для турбобура
ЗТСШ-195ТЛ.
Зная суммарную площадь Ф, определяется диаметр каждой гидромониторный насадки:
(6.5)
где -число промывочных каналов долота, в которые устанавливается насадки.
Если при расчете
по формуле (6.2) оказалась, что
,
то это значит, что бурение данного
интервала с использованием гидромониторного
эффекта невозможно. В этом случае
вычисляется перепад давления в долоте
по формуле:
(6.6)
При этом коэффициент расхода принимается равным 0,64-0,66 (для цилиндрических промывочных каналов долота).
