Створення діаграми вузлів
1. Виберіть пункт головного меню Diagram / Add Node Tree (рис. 5.2).

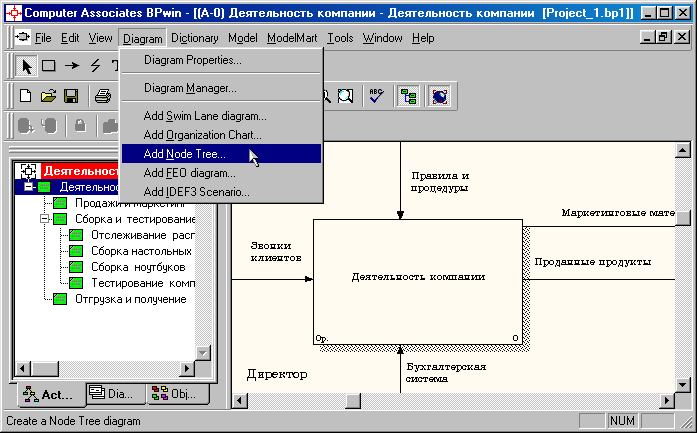

Рис. 5.2 - Пункт головного меню Diagram / Add Node Tree
2. У першому діалоговому вікні навігатору Node Tree Wizard внесіть ім'я діаграми, вкажіть діаграму кореня дерева і кількість рівнів (рисунок 5.3).

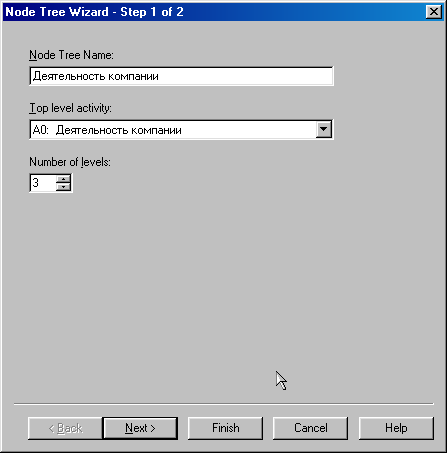

Рис. 5.3 - Перше діалогове вікно гіда Node Tree Wizard
3. У другому діалоговому вікні навігатору Node Tree Wizard встановіть опції, як показано на рис. 5.4.

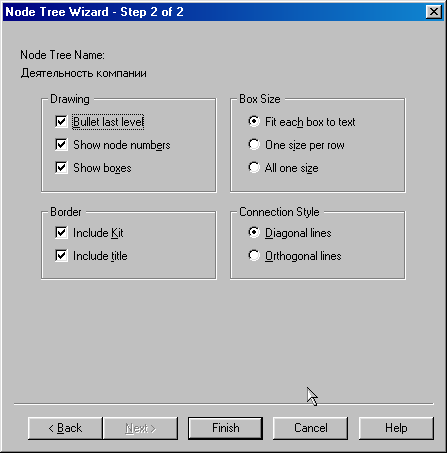

Рис. 5.4 - Друге діалогове вікно гіда Node Tree Wizard
4. Клацніть по кнопці Finish. У результаті буде створена діаграма дерева вузлів (Node tree Diagram) (рис. 5.5).

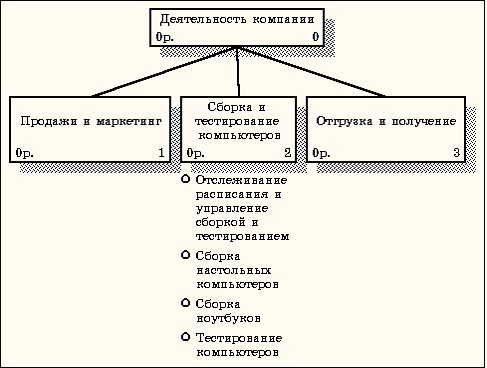

Рис. 5.5. - Діаграма дерева вузлів
5. Діаграму дерева вузлів можна модифікувати. Нижній рівень може бути відображений не у вигляді списку, а у вигляді прямокутників, так само як і верхні рівні. Для модифікації діаграми правою кнопкою миші клацніть по вільному місцю, що не зайнятий об'єктами, виберіть меню Node tree Diagram Properties і у вкладці Style діалогу Node Tree Properties відключіть опцію Bullet Last Level (рис. 5.6).

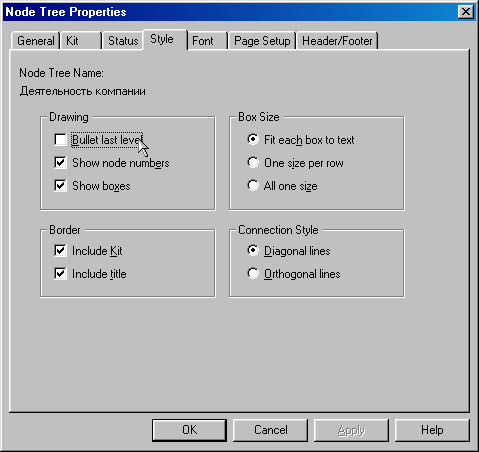

Рис. 5.6 - Відключення опції Bullet Last Level
6. Клацніть по ОК. Результат модифікації діаграми дерева вузлів зображений на рис. 5.7.

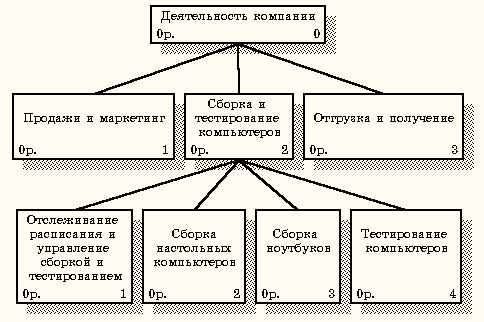

Рис. 5.7 - Результат створення діаграми вузлів
Створення feo діаграми
Припустимо, що при обговоренні бізнес-процесів виникла необхідність детально розглянути взаємодію роботи «Збирання і тестування комп'ютерів» з іншими роботами. Щоб не псувати діаграму декомпозиції, створіть FEO-діаграму (FEO – розшифровується як «тільки для експозиції»), на якій будуть тільки стрілки роботи «Збирання і тестування комп'ютерів».
1. Виберіть пункт головного меню Diagram / Add FEO Diagram (рис. 5.8).
Рис. 5.8 - Пункт головного меню Diagram / Add FEO Diagram
2. У діалоговому вікні Add New FEO Diagram виберіть тип і внесіть ім'я діаграми FEO як показано на рис. 5.9. Клацніть по кнопці ОК.

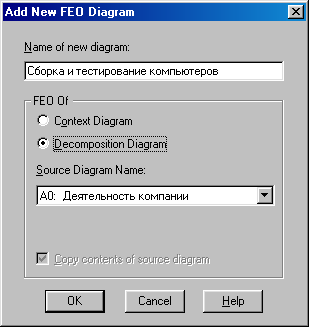

Рис. 5.9 - Діалогове вікно Add New FEO Diagram
3. Для визначення вмісту діаграми перейдіть в пункт меню Diagram / Diagram Properties і у вкладці Diagram Text внесіть визначення (рис. 5.10).

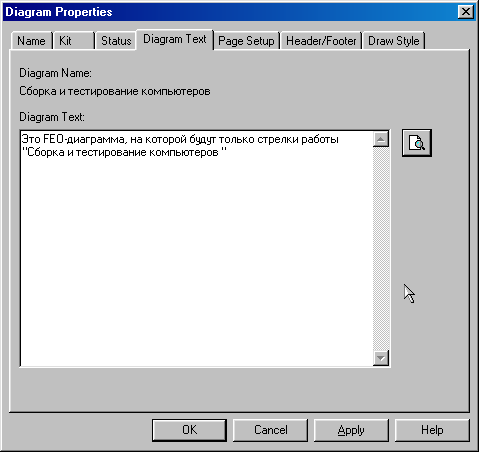

Рис. 5.10 - Вкладка Diagram Text діалогового вікна Diagram Properties
4. Видаліть зайві стрілки на діаграмі FEO. Результат показаний на рис. 5.11.

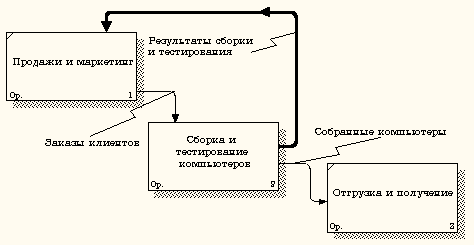

Рис. 5.11 - Діаграма FEO
Для
переходу між стандартною діаграмою,
деревом вузлів і FEO використовуйте
кнопку
на палітрі
інструментів.
Розділення і злиття моделей
Методика розділення моделі
1. Перейдіть на діаграму А0. Правою кнопкою миші клацніть по роботі «Збирання і тестування комп'ютерів» і виберіть Split model (Розділити модель) (рис. 5.12).

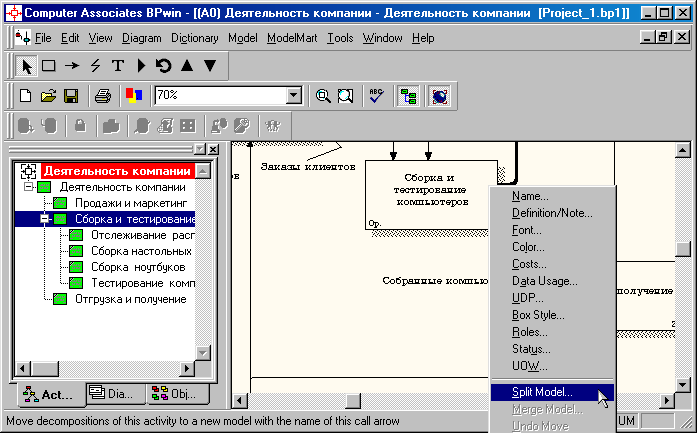

Рис. 5.12 - Пункт контекстного меню Split model
2. У діалозі Split Option (Параметри поділу) внесіть ім'я нової моделі «Збирання і тестування комп'ютерів», встановіть опції, як на рис., і клацніть по кнопці ОК (рис. 5.13).

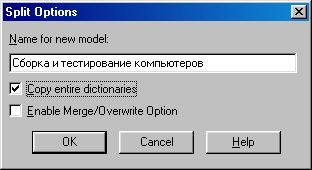

Рис. 5.13 - Діалогове вікно Split Option
3. Подивіться на результат: у Model Explorer з'явилася нова модель (рис. 5.14), а на діаграмі А0 моделі «Діяльність компанії» з'явилася стрілка виклику «Збирання і тестування комп'ютерів» (рис. 5.15).

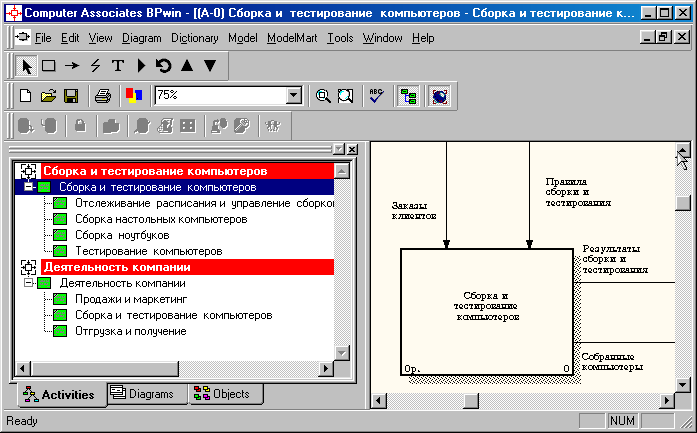

Рис. 5.14 – У Model Explorer з'явилася нова модель «Збирання і тестування комп'ютерів»

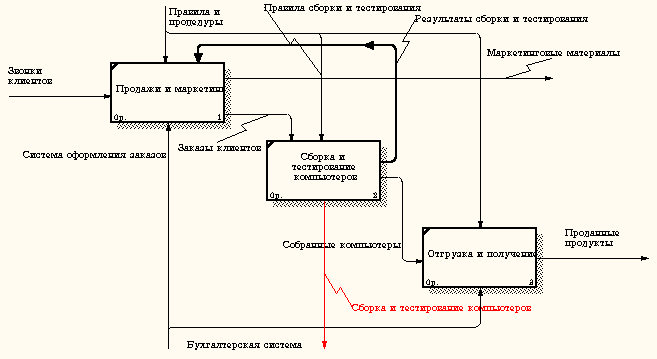

Рис. 5.15 - На діаграмі А0 моделі "Діяльність компанії" з'явилася стрілка виклику "Збирання і тестування комп'ютерів"
4. Створіть у моделі «Збирання і тестування комп'ютерів» нову стрілку «Несправні компоненти». На діаграмі А0 це буде гранична стрілка виходу, на діаграмі А0 – гранична стрілка виходу від робіт «Збірка настільних комп'ютерів», «Тестування комп'ютерів» і «Збірка ноутбуків» (рис. 5.16).

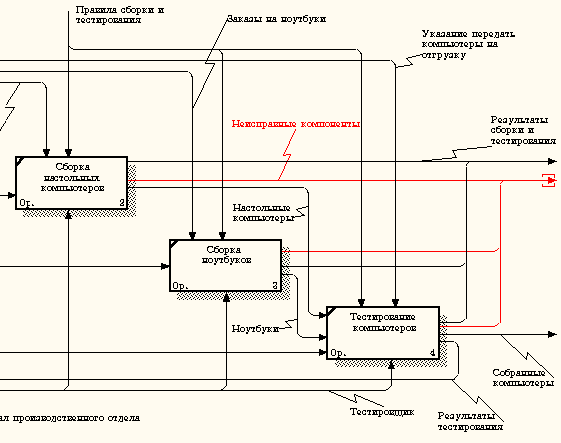

Рис. 5.16 - Гранична стрілка виходу від робіт «Збірка настільних комп'ютерів», «Тестування комп'ютерів» і «Збірка ноутбуків»
