Створення діаграми декомпозиції
Для створення діаграми декомпозицій виконайте наступні дії:
1. Виберіть
кнопку
переходу на нижній рівень в палітрі
інструментів і в діалоговому вікні
Activity Box Count (рис. 4.15) встановіть кількість
робіт на діаграмі нижнього рівня – три
натисніть кнопку ОК.
Рис. 4.15 - Діалогове вікно Activity Box Count
2. Автоматично буде створена діаграма декомпозиції (рис. 4.16).

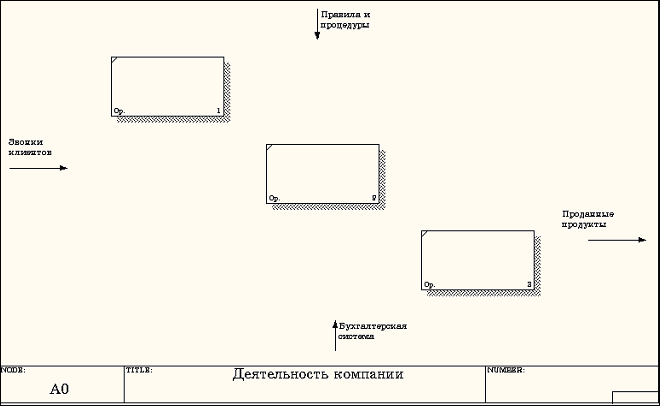

Рис. 4.16 - Діаграма декомпозиції
Правою кнопкою миші клацніть по роботі розташованої в лівому верхньому кутку області редагування моделі, виберіть у контекстному меню опцію Name і внесіть ім'я роботи. Повторіть операцію для решти двох робіт. Потім внесіть визначення, статус і джерело для кожної роботи згідно з даними таблиці 4.2.
Таблиця 4.2 - Роботи діаграми декомпозиції А0
Назва роботи (Activity Name) |
Визначення роботи (Activity Definition) |
Продажі та маркетинг |
Телемаркетинг та презентації, виставки |
Збирання і тестування комп'ютерів |
Збирання і тестування настільних і портативних комп'ютерів |
Відвантаження та отримання |
Відвантаження замовлень клієнтам та отримання компонентів від постачальників |

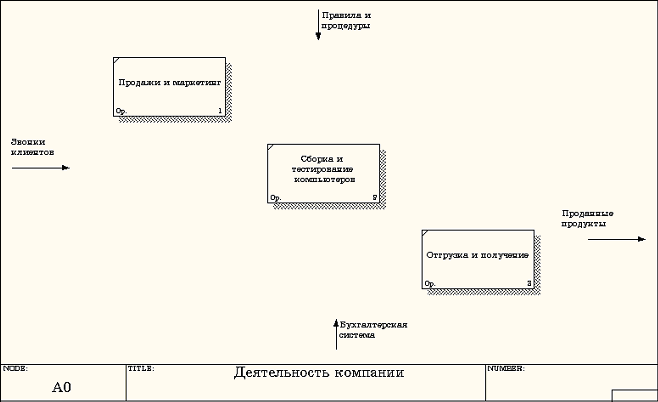

Діаграма декомпозиції прийме вигляд представлений на рис. 4.17.
Рис. 4.17 - Діаграма декомпозиції після присвоєння роботам назв

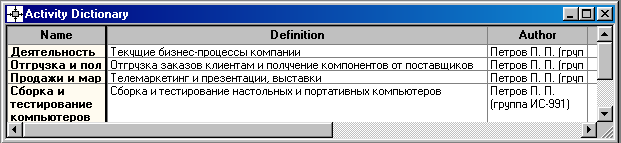

3 Для зміни властивостей робіт після їх внесення до діаграми можна скористатися словником робіт (рис. 4.18). Виклик словника проводиться за допомогою пункту головного меню Dictionary / Activity.
Рис. 4.18 - Словник Activity Dictionary
Якщо
описати ім'я і властивості роботи в
словнику, її можна буде внести в діаграму
пізніше за допомогою кнопки
на панелі інструментів. Неможливо
видалити роботу із словника, якщо вона
використовується на якій-небудь діаграмі.
Якщо робота видаляється з діаграми, зі
словника вона не видаляється. Ім'я та
опис такої роботи може бути використано
в подальшому. Для додавання роботи в
словник необхідно перейти в кінець
списку і клацнути правою кнопкою по
останньому рядку. Виникає новий рядок,
в який потрібно внести ім'я і властивості
роботи. Для видалення всіх імен робіт,
що не використовуються в моделі, клацніть
по кнопці
(Purge (Чистити)).

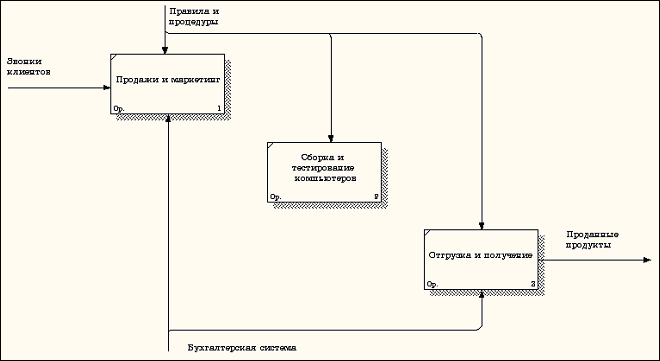

4 Перейдіть
в режим малювання стрілок і зв'яжіть
граничні стрілки, скориставшись кнопкою
на палітрі інструментів так, як це
показано на рис. 4.19.
Рис. 4.19 - Пов'язані граничні стрілки на діаграмі А0
5. Клацніть правою кнопкою миші по гілці стрілки управління роботи «Збирання і тестування комп'ютерів» і перейменуйте її в «Правила складання і тестування» (рис. 4.20).

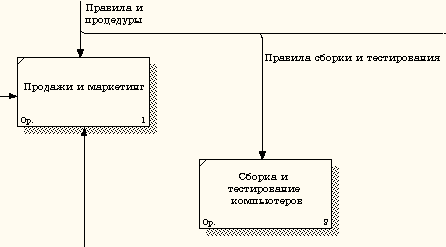

Рис. 4.20 - Стрілка "Правила складання і тестування"
Внесіть визначення для нової гілки: «Інструкції по збірці, процедури тестування, критерії продуктивності і т. д.» Правою кнопкою миші клацніть по гілці стрілки механізму роботи «Продажі та маркетинг» і перейменуйте її як «Система оформлення замовлень» (рис. 4.21).
Рис. 4.21 - Стрілка «Система оформлення замовлень»
6 Альтернативний метод внесення імен і властивостей стрілок – використання словника стрілок (виклик словника - меню Dictionary / Arrow). Якщо внести ім'я і властивості стрілки в словник (рис. 4.22), її можна буде внести в діаграму пізніше.

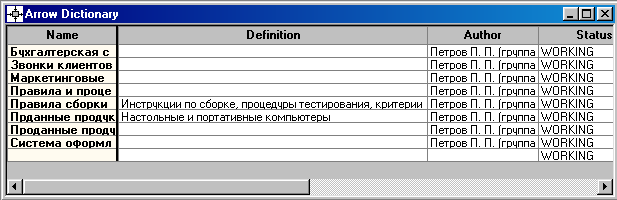

Рис. 4.22 - Словник стрілок
Стрілку не можна видалити із словника, якщо вона використовується на якій-небудь діаграмі. Якщо видалити стрілку з діаграми, зі словника вона не видаляється. Ім'я та опис такої стрілки може бути використано в подальшому. Для додавання стрілки необхідно перейти в кінець списку і клацнути правою кнопкою по останньому рядку. Виникає новий рядок, в який потрібно внести ім'я і властивості стрілки.
7. Створіть нові внутрішні стрілки так, як показано на рис. 4.23.
8. Створіть стрілку зворотного зв'язку (з управління) «Результати складання і тестування», що йде від роботи «Складання й тестування комп'ютерів» до роботи «Продаж та маркетинг». Змініть, при необхідності, стиль стрілки (товщина ліній) і встановіть опцію Extra Arrowhead (Додатковий Наконечник стріли) (з контекстного меню). Методом drag & drop перенесіть імена стрілок так, щоб їх було зручніше читати. Якщо необхідно, встановіть з контекстного меню Squiggle (шрифти). Результат можливих змін показаний на рис. 4.24.

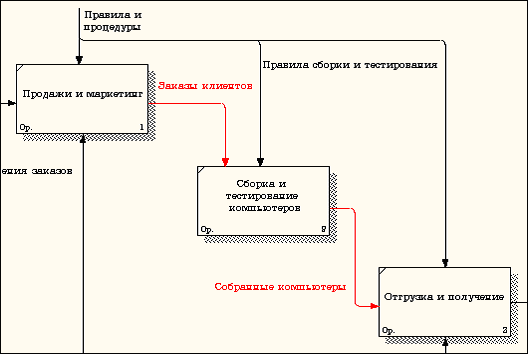

Рис. 4.23 - Внутрішні стрілки діаграми А0

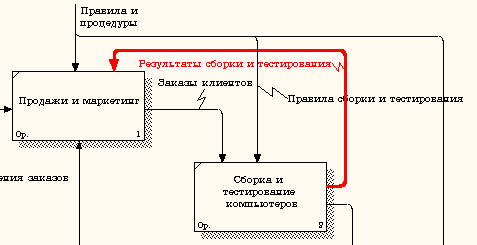

Рис. 4.24 - Результат редагування стрілок на діаграмі А0
9. Створіть
нову граничну стрілку виходу «Маркетингові
матеріали», що виходить з роботи «Продажі
та маркетинг». Ця стрілка автоматично
не потрапляє на діаграму верхнього
рівня і має квадратні дужки на кінці
(рис. 4.25).

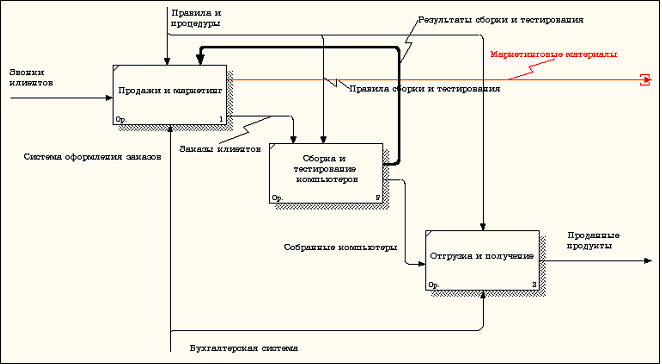

Рис. 4.25 - Стрілка Маркетингові матеріали
10 Клацніть правою кнопкою миші по квадратних дужках і виберіть пункт меню Arrow Tunnel (рис. 4.26).
Рис. 4.26 - Пункт меню Arrow Tunnel
У діалоговому вікні Border Arrow Editor (Редактор Граничних Стрілок) виберіть опцію Resolve it to Border Arrow (Дозволити як Граничну Стрілку) (рис. 4.27).

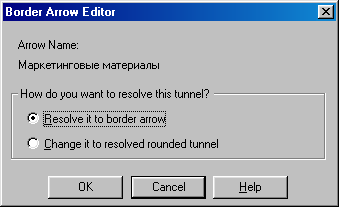

Рис. 4.27 - Діалогове вікно Border Arrow Editor
Для стрілки «Маркетингові матеріали» виберіть опцію Trim (Упорядкувати) з контекстного меню. Результат виконання діаграми декомпозиції зображено на рис. 4.28.

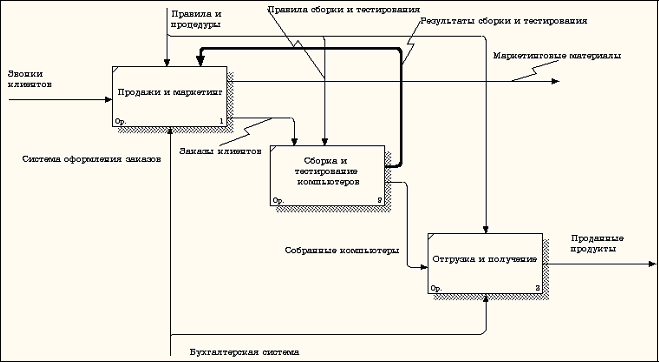

Рис. 4.28 - Результат виконання діаграми декомпозиції – діаграма А0
