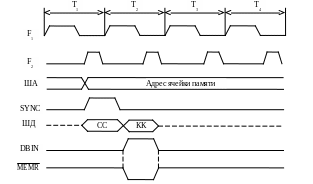

Временные диаграммы сигналов мп
В первом такте МП по срезу импульса F1 выставляет на ША содержимое РС − это адрес ячейки памяти, где храниться код команды. Затем содержимое РС инкрементируется. В этом же такте по фронту F2 выдается импульс на выходе SYNC и одновременно на ШД поступает слово состояния. Из этого слова формируется сигнал управления для данного машинного цикла. Во 2-ом такте по фронту сигнала F2 на шину данных поступает содержимое ячейки памяти − это код команды. Этот код команды считывает МП по срезу сигнала F1 в такте Т3. Сигналы управления памяти формируются из сигнала DBIN и сигнала СС. Сигнал MEMR управляет памятью. В такте Т4 МП декодирует принятый код и определяет команду, которую он должен выполнить. Если команда не требует обращения к памяти, то в 5-ом такте она выполняется. На 4-ом такте этот цикл заканчивается.
Во 2-ом такте каждого машинного цикла по срезу сигнала F2 МП анализирует входы READY и HOLD. Если в этом моменте READY = 0 МП переходит в режим ожидания, если HOLD = 1 МП переходит в режим захвата.
Режимы работы мп
1. Начальная установка МП (НУ) − после включения электропитания триг. регистр находится в произвольном состоянии, в том числе и РС, поэтому МП может начать выполнение программы с произвольного адреса, поэтому происходит сброс МП. Для этого имеется вход RESET − вход НУ.
При этом происходит следующее:
РС сбрасывается в 0: (PC)←0000H.
Сбрасывается триггер разрешения прерываний: (INTE)←0, т. е. прерывания запрещаются
Триггер захвата сбрасывается в 0: (HLDA)←0.
Когда RESET = 0 МП начинает работу: содержимое РС выдается на ША и МП читает код из 0-ой ячейки памяти (здесь должна быть первая команда программы).
2. Режим ожидания − для нормальной работы МП надо чтобы READY = 1. Во 2-ом такте каждого машинного цикла МП проверяет состояние входа READY. Если в момент среза импульса F2 READY = 0, то МП переходит в режим ожидания. В этом режиме МП не производит никаких действий. В режиме ожидания на выходе WAIT = 1. В этом режиме МП постоянно анализирует состояние входа READY, и как только появляется высокий уровень − МП продолжает выполнение прерванной программы. Этот режим необходим для согласования МП с медленными устройствами.
3. Режим захвата − МП отключается от управления системной шиной и отдает ША и ШД контроллеру прямого доступа к памяти. Для перехода в этот режим контроллер устанавливает HOLD = 1 . МП во 2-ом такте каждого машинного цикла анализирует этот вход и если там 1, то МП переходит в режим захвата, переводя ША и ШД в Z − состояние. МП в этом режиме следит за входом HOLD и как только там будет 0 МП продолжает выполнение прерванной программы.
4. Режим прерывания − чтобы перейти к подпрограмме прерываний надо чтобы они были разрешены. Это определяется триггером INTE, если INTE = 1 − прерывания разрешены, если INTE = 0 − прерывания запрещены. Для разрешения прерывания имеется команда EI, а для запрещения команда DI.
Внешние устройства подают высокий уровень на вход INT:
Если INTE = 1, то МП заканчивает выполнение текущей команды и сбрасывает в 0 триггер INTE. Закончив выполнение команды, МП переходит к машинному циклу обслуживания прерывания. В этом цикле:
МП помещает содержимое РС в стек, в РС содержится адрес предыдущей команды − это адрес возврата в основную программу;
Из СС формируется сигнал управления INTA. По этому сигналу внешнее устройство передает на ШД код команды RST N (N = 0, 1,…,7). МП считывает этот код и определяет адрес подпрограммы прерывания.
В РС загружается полученный адрес подпрограммы, и она выполняется.
В конце подпрограммы прерывания находится команда возврата RET. По этой команде МП извлекает из вершины стека адрес возврата и заносит его в РС − происходит возврат к основной программе.
RST N |
VVV |
Адрес ISR, HEX |
RST 0 RST 1 RST 2 RST 3 RST 4 RST 5 RST 6 RST 7 |
000 001 010 011 100 101 110 111 |
0000 0008 0010 0018 0020 0028 0030 0038 |

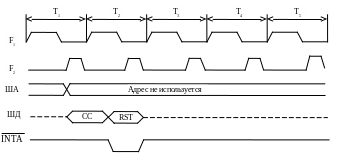

В этом машинном цикле адрес не используется и на ШД образуется слово состояния − вырабатывается строб INTA. С помощью строба на ШД поступает адрес команды RST N.
5. Режим останова − команда останова HLT, после выполнения этой команды МП переходит в режим останова − МП не выполняет никаких действий, содержимое РС неизменимо, МП переводит буферы ША и ШД в 3-е состояние, на выходе МП WAIT = 1. В этом режиме МП может находиться бесконечно долго. Выти из режима останова можно 2-мя методами:
Подачей запроса прерывания на вход INT − если прерывание разрешено (INTE = 1), то МП выходит из режима останова и переходит к подпрограмме обработки прерывания, если прерывание запрещено, то этот метод не срабатывает.
Подачей сигнала начальной установки на вход RESET − при этом МП начнет выполнение программы с нулевого адреса. Этот метод всегда срабатывает.
