7. Электрический цех
Электроэнергия от ВТЭЦ-2 передается по высоковольтным ЛЭП: ВЛ-110 кВ – 5 линий (1- и 2яА, Загородная-Улисс-Голдобин-1 и -2, Си-2Р); ВЛ-220 кВ – 1 линия (АТЭЦ).
Энергия по ВЛ-110 кВ распределяется на закрытом распределительном устройстве (ЗРУ‑110 кВ), построенном в одном здании с главным щитом управления и включающем в себя:
разъединители: РЛНД1 - 110/1000 - 40 шт., РЛНД2 - 110/1000 - 15 шт.,
привода разъединителей - 55 шт.,
разрядники РВС - 3 комплекта,
трансформаторы напряжения НКФ-110 - 3 шт.,
трансформаторы тока ТФНД-110М - 1 комплект,
масляные выключатели ММО-110/1600 - 14 шт.,
привод с масляных выключателей - 14 шт.,
конденсаторы - 1 комплект,
линейные вывода - 12 шт.,
систему сборных шин АСО-600 - 480 метров,
оциновку сборных шин,
отпайку АСО-500 - 1000 метров,
изоляторы: УСТ-110/400 - 294 шт., ИОС 110/400 - 6 шт.
Энергия по ВЛ-220 кВ распределяется на открытом распределительном устройстве (ОРУ‑220 кВ), расположенном на открытой площадке в восточной части территории ТЭЦ-2 и включающем в себя:
- разъединители: РЛНД1-110/1000 - 18 шт., РЛНД2 -110/1000 - 9 шт.,
выключатели масляные У-220-1000/2000-25 - 6 шт.,
разрядники - 6 комплектов, 108 элементов,
трансформаторы напряжения НКФ-220-58 - 9 шт.,
конденсаторы связи - 6 комплектов,
заградители - 6 шт.,
- изоляторы ИОС,
- систему сборных шин.

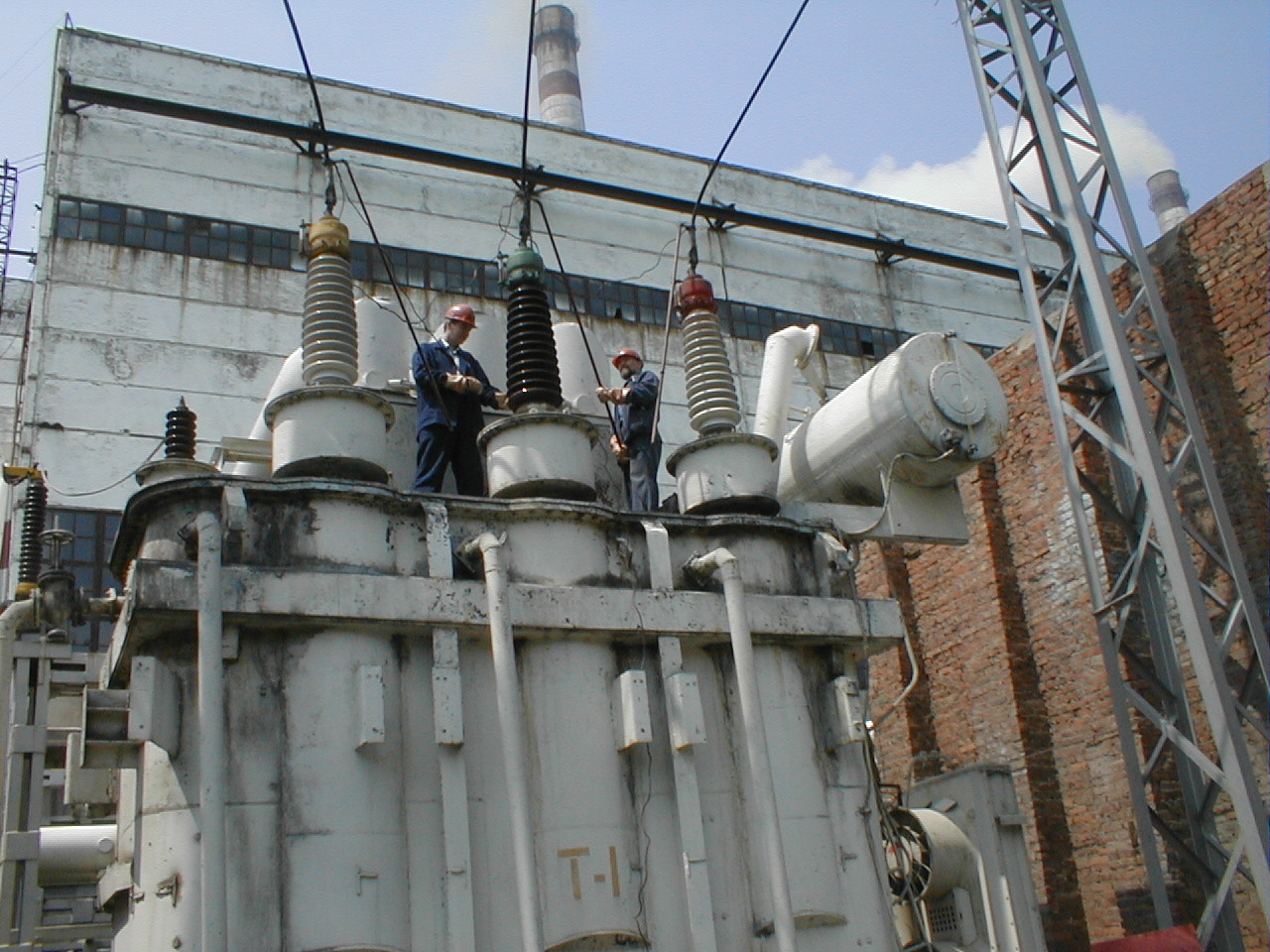

Рис. 1-60 Трансформатор
Рис.
1-61 Схема раскладки силовых кабелей 6кв
Рис.
1-62 Схема раскладки силовых кабелей 6кв
Рис.
1-63 Оперативная схема электра цеха
Высокое напряжение (110 и 220 кВ) создается на трехфазных повышающих электрических трансформаторах, расположенных вдоль стены здания турбинного цеха (открытая установка трансформаторов ОУТ):
трансформаторы ТДЦ 125000/110, повышающие напряжение с 10,5 кВ до 110 кВ с турбоагрегатов ст. № 1-3;
трансформаторы ТДЦ 125000/220, повышающие напряжение с 10,5 кВ до 220 кВ с турбоагрегатов ст. № 5, 6;
автотрансформаторы АТ-4А и АТ-4Б типа АТДЦТН-125/220/110 (трехобмоточные, с РПН – переключением ответвлений обмотки под нагрузкой).
Повышающие трансформаторы имеют двойную систему охлаждения: масляное охлаждение с принудительной циркуляцией с дополнительным использованием воздушного дутья (вентиляторное охлаждение радиаторов трансформаторов). Отбираемое от трансформаторов тепло не утилизируется.
ОУТ также содержит нормально включенные трансформаторы собственных нужд (ТСН) 10/6 кВ: ТДНС-16000/35 – 9 шт. и отключенные (в режиме АВР) резервные трансформаторы собственных нужд (РТСН) 110/6 кВ: ТДНС-32000/110 – 2 шт. Трансформаторы собственных нужд сухие, т. е. имеют воздушное охлаждение. Снимаемое с трансформаторов тепло не утилизируется.
Табл. 1-64 "Данные по высоковольтным силовым трансформаторам".
Напряжение, кВ |
Силовые трансформаторы |
||
Количество, шт. |
Кол-во со сроком эксплуатации > 25 лет |
Суммарная мощность, МВ∙А |
|
220 |
4 |
2 |
500 |
110 |
5 |
5 |
439 |
35 |
- |
- |
- |
Контроль за состоянием силовых трансформаторов и условиями их эксплуатации ведется. Оценки состояния работы трансформаторов оцениваются по следующим параметрам:
производится отбор трансформаторного масла масляных трансформаторов на хроматографический анализ согласно графика и по сравнению анализов делается вывод;
измеряется омическое сопротивление обмоток и производится сравнение;
оценивается механическое состояние обмоток по результатам измерения к и производится сравнение.
В программу техобучения персонала включено изучение инструкций и руководящих документов по трансформаторам.
В рамках текущего обслуживания трансформаторов проводится очистка и промывка внешних поверхностей радиаторов, проводится анализ температурных режимов работы.
Аварийных отключений трансформаторов за последние 5 лет по их техническому состоянию не было.
В здании главного шита управления (ГЩУ) установлены показывающие и регистрирующие приборы. По ним ведется контроль параметров работы генераторов и качества отпускаемой потребителям электрической и тепловой энергии. Также установлено оборудование для оперативной связи с центральной диспетчерской службой АО "Дальэнерго".
Электроэнергия вырабатывается шестью генераторами Г-1…Г-6 типа ТВФ. Генераторы Г-1…Г-3 сопряжены через повышающие трансформаторы с шиной 110 кВ, Г-5 и Г-6 – с шиной 220 кВ, Г-4 – через автотрансформаторы с обеими шинами.
