МИНИСТЕРСТВО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИРКУТСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ЭНЕРГЕТИЧЕСКИЙ ФАКУЛЬТЕТ

Кафедра электрических станций, сетей и систем

Допускаю к защите.

Руководитель:

Выбор и расчет уставок релейной защиты блока№4 (g4-t4) на тэц-3

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по дисциплине

Релейная защита и автоматизация

Выполнил: студент группы АР-05-1 Павлов Д. А.

подпись

Руководитель: Висящев Александр Никандрович

подпись

Курсовой проект защищен

с оценкой:

Иркутск 2009

Оглавление

ВЫБОР И РАСЧЕТ УСТАВОК РЕЛЕЙНОЙ ЗАЩИТЫ 1

Релейная защита и автоматизация 1

1. ВВЕДЕНИЕ 4

2.ОСНОВНЫЕ ПРИНЦИПЫ ПРОЕКТИРОВАНИЯ РЕЛЕЙНОЙ ЗАЩИТЫ 4

2.1 Типовая структура устройств релейной защиты 4

2.2 Основные требования, предъявляемые к релейной защите 5

3. РАСЧЕТ ПАРАМЕТРОВ СХЕМЫ ЗАМЕЩЕНИЯ ЭЭС 6

За основную ступень напряжения берём 1 ступень напряжения: 6

4. РЕЛЕЙНАЯ ЗАЩИТА БЛОКА ГЕНЕРАТОР-ТРАНСФОРМАТОР. 12

4.1 Воздействие защит 13

5. ЗАЩИТА ГЕНЕРАТОРА 15

5.1 Продольная дифференциальная защита генератора 15

5.1.1 Выбор уставок продольной дифференциальной защиты генератора 16

5.2 Поперечная дифференциальная защита генератора 17

5.3 Защита обмотки статора генератора от замыканий на землю БРЭ 1301 18

5.4 Защита от асинхронного режима при потере возбуждения генератора 25

5.5 Защита от несимметричных перегрузок генератора с интегрально-зависимой характеристикой времени 27

5.6 Защита ротора генератора от перегрузок током возбуждения с интегрально – зависимой характеристикой выдержки времени 29

5.7 Защита от симметричных перегрузок генератора 32

5.8 Защита от повышения напряжения 33

5.9 Защита от замыкания на землю в одной точке цепи возбуждения 34

6. ЗАЩИТА ТРАНСФОРМАТОРА 35

6.1. Расчет дифференциальной защиты трансформатора на реле ДЗТ-21 36

6.2. Газовая защита трансформатора 42

6.3. Пуск устройства пожаротушения на трансформаторах 42

Защита ошиновки высшего напряжения блока 43

6.4. Резервная дифференциальная защита блока 43

7. ЗАЩИТЫ, ОБЕСПЕЧИВАЮЩИЕ ДАЛЬНЕЕ РЕЗЕРВИРОВАНИЕ 46

7.1. МТЗ нулевой последовательности 47

7.2 Защита напряжения нулевой последовательности. 47

Литература 53

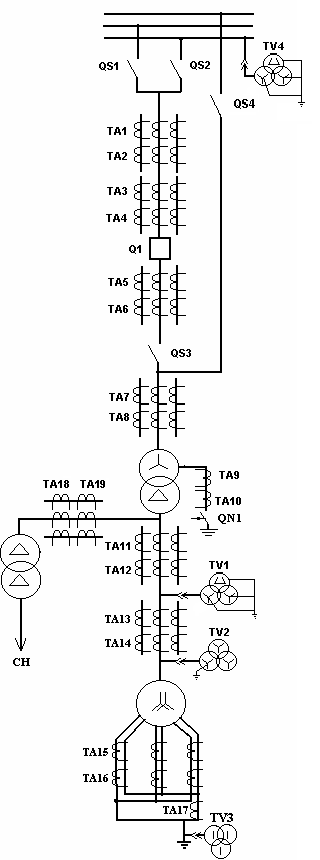

Рис 1.Поясняющая схема

  1. Введение

Резкое ухудшение условий нормального функционирования электрооборудования электроэнергетических систем (ЭЭС), вызванное ростом доли физически устаревшего оборудования, вызывает увеличение количества повреждений и ненормальных режимов работы основных энергоустановок. Обеспечение надежной и безопасной работы энергооборудования в максимальной степени определяется правильным выбором и настройкой устройств релейной защиты и автоматики.

Основная цель релейной защиты оборудования - это предотвращение развития повреждений, значительных разрушений защищаемых машин, нарушений устойчивости в системе при любых ненормальных режимах и повреждениях.

Современное оборудование - это сложные, дорогостоящие машины, имеющие часто большой единичный удельный вес по мощности. При повреждениях в оборудовании большой мощности велики абсолютные значения токов. Поэтому к релейной защите предъявляются требования повышенной чувствительности, увеличения быстродействия, уменьшения или полного устранения "мертвых зон".

В ходе выполнения курсового проекта рассматривается проектирование основных, резервных и дополнительных защит генератора, трансформатора и блока генератор-трансформатор в целом.

Кроме резервирования основных защит блока, предусматривается выбор устройств, обеспечивающих дальнее резервирование (резервирование защит линий, отходящих от шин высшего напряжения блока).

Производится определение уставок защит. Оценивается чувствительность защиты. Для этого определяются параметры схем замещения элементов рассматриваемой ЭЭС. Производится необходимый расчет токов короткого замыкания.

Для каждой из защит определяется тип датчиков информации и источников оперативного тока. Наиболее нагруженный трансформатор тока проверяется по условию допустимой погрешности.
