3.2. Генерация искусственных осадков в атмосфере карьеров
Струйная вентиляция карьеров, функционирующая совместно с генерированием искусственных осадков (летом - мелкий дождь, зимой - снежная крупа), была предложена сравнительно недавно [15].
В основе этого предложения лежит имитация природных явлений: дождей, снега, тумана, при которых обеспечивается растворение, коагуляция, сорбция и осаждение загрязняющих веществ (ЗВ) из атмосферы карьера.
На рис. 3.5 приведена схема такой системы пылегазоподавле-ния в карьере искусственными осадками, состоящей из резервуара для воды 7, магистрального водоспуска 2, подводящих трубопроводов 3 и генераторов осадков 4 (карьерные вентиляторы НК-12 КВ-1М на базе турбовинтовых двигателей (ТВД)).
Рис. 3.5. Схема системы всесезонного пылегазоподавления искусственными
осадками
Техническая характеристика и основные параметры предлагаемой системы:
Суммарная максимальная мощность турбовинтовых
двигателей, кВт
Суммарный массовый расход топлива, кг/ч
Тип транспортирующей осадки струи
Массовый расход в начальном сечении струи
вентилятора-оросителя, кг/с:
воздуха22000
4600
газовоздушная
газов
Угол
поворота струи, градус:
в
горизонтальной плоскости в вертикальной
плоскости
Вместимость
резервуара для воды, м3
Магистральный
трубопровод, длина, м
Внутренний
диаметр, мм
Подводящий
трубопровод, длина, м
Внутренний
диаметр, мм
Напор
воды, МПа
Максимальный
объемный расход воды
сопла
генераторов, м /ч
Вид
искусственных осадков
2000
55
через
660
мелкий дождь или
снежная крупа
размером до 1,5 мм
Производительность по снегу, м3/ч 1000
Эффективная дальность переноса осадков
одиночной воздушно-водяной струей, м 350
Генераторы осадков, оборудованные специальными водорас-пылительными соплами, устанавливаются над рабочей зоной карьера на 80-120 м выше его дна.
Резервуар для воды размещается на поверхности карьера. Магистральный трубопровод прокладывается по борту карьера и обеспечивает гидравлическую связь между резервуаром для воды и водораспылительным соплом вентилятора - генератора осадков. Истечение воды из сопла происходит самотеком, величина напора на входе в сопло определяется значением перепада высот горизонтов размещения резервуара для воды и генератора осадков. Водо-распылительное сопло для ввода воды в реактивную струю ТВД выполнено в виде двух профилированных кольцевых коллекторов, соединенных между собой радиальными перфорированными лопатками.
Работа системы вентиляции осуществляется следующим образом. После включения и вывода двигателей на рабочий режим открываются задвижки на подводящем и магистральном трубопроводах. Вода самотеком заполняет гидравлическую систему и под напором 0,9 МПа (в зависимости от перепада высот размещения накопительного бака и вентиляторов-оросителей) вводится в реактивную высокоскоростную (близкую к звуковой) струю. При этом процесс распыления воды происходит при сверхкритическом зна-ении скорости потока газа (>50 м/с), что обеспечивает необходи мый дисперсный состав капель в струе многокомпонентной смеси, создаваемой генератором осадков.
Установлено, что в процессе генерирования и переноса осадков газовоздушными струями вентиляторов формируются два различных по своим аэродинамическим и теплофизическим свойствам участка - начальный и основной. На начальном участке перенос капельной смеси осуществляется за счет кинетической энергии реактивной струи в четко локализованном ее конусе. На границе начального и основного участков конус струи реактивных газов заметно расширяется - происходит турбулентный выброс пара и капель воды в спутную воздушную струю. Вследствие турбулентного перемешивания с воздушной струей скорость переноса капель падает, по всей длине основного участка струи начинается процесс выпадения капель (частиц снега).
На основе анализа результатов аналитических и экспериментальных исследований получено соотношение, определяющее предельно допустимые для конкретных метеоусловий значения температуры воды, при которых основная масса выпадающих из струи осадков охлаждается до О °С. Установлено, что для генерирования снежных осадков с помощью вентиляторов-оросителей на базе ТВД выполнение этого соотношения возможно лишь при температурах воздуха не выше -12 °С.
Определено, что кристаллизация охлажденных до О °С капель при их свободном падении в атмосфере карьера с температурой ниже -12 °С полностью завершается, если высота падения составляет не менее 40 м. Для обеспечения оптимальных условий получения снега, исключающих образование гололеда в карьере, температура воды в резервуаре не должна превышать значений, приведенных ниже:
Температура возду- -12 -14 -16 -18 -20 -22 -24 -26 -30
ха в карьере, °С
Температура воды в 2 6 10 14 18 22 26 30 38
резервуаре, °С
Система может использоваться для выполнения таких операций по нормализации атмосферы, как:
обработка воздушно-водяными струями участков рабочей зоны карьера, в которых сосредоточено горнотранспортное оборудование с воспроизведением искусственных жидких осадков при по-
ложительных температурах воздуха и твердых осадков (снега) -
при отрицательных;
орошение и создание дополнительного снежного покрова на подготавливаемых к взрыву и взорванных блоках, пылящих поверхностях карьера;
интенсификация воздухообмена в рабочей зоне карьера увлажненными воздушными струями с формированием искусственных термиков.
Обработку застойных зон карьера воздушно-водяными струями осуществляют циклическим перемещением их в горизонтальной плоскости от одной границы зоны к другой. При этом положение струи фиксируется через каждые 10-15° на 2-3 мин. Оптимальный расход воды, при котором обеспечивается максимальная дальность переноса и равномерность выпадения осадков по длине струи, составляет 270-280 м /ч на один вентилятор-генератор осадков.
Для оценки эффективности системы вентиляции и пылегазо-подавления по нормализации атмосферы был обработан искусственными осадками экскаваторный забой, расположенный от вентилятора-генератора осадков по вертикали на расстоянии 80 м, в плане - 120 м. Температура воздуха в карьере составляла 13 °С, влажность - 86 %. Суммарный расход воды при температуре t = 10 °С составлял 210 м3/ч. В карьере наблюдался полный штиль.
В табл. 3.1 приведены данные, характеризующие изменение концентрации ЗВ в воздухе после 15-минутной обработки экскаваторного забоя снежными осадками при средней интенсивности их выпадения 16 мм/ч.

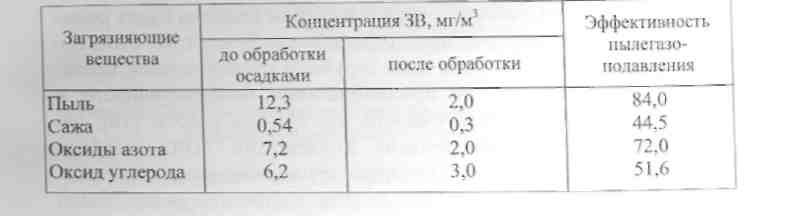

Таблица 3.1
Изменение концентрации ЗВ в атмосфере экскаваторного забоя при обработке его снежными осадками
Основными недостатками рассмотренного предложения являются его сложность, значительные капитальные и эксплуатационные затраты. Кроме того, осаждение пыли может оказаться временным явлением, так как при последующем высыхании поверхности дна карьера, его уступов, рабочих площадок и др. осажденная пыль будет повторно поступать в атмосферу карьера.
