Сделать проверку по трем параметрам.

10. Оформить отчет.

Отчет по лабораторной работе оформляется в соответствии с требованиями СТО ИрГТУ. 005-2009г.

Вычерченную схему зацепления и заготовку приложить к отчету.

Министерство образования и науки Российской Федерации

Федеральное агентство по образованию

Иркутский государственный технический университет

Кафедра конструирования и стандартизации в машиностроении

Наименование кафедры

Теория машин и механизмов

ОТЧЕТ

по лабораторной работе №____

«Вычерчивание эвольвентных профилей зубьев методом обкатки.

Построение картины зубчатого зацепления»

Выполнил студент группы _________ ________ ____________

Шифр подпись И.О.Фамилия

Проверил _________ ____________

подпись И.О.Фамилия

Иркутск 2008 г.

Цель работы:

Знакомство с нарезанием эвольвентных зубчатых колес методом обкатки и с геометрией зубчатого зацепления.

Исходные данные:

• прибор № 12 ;

• модуль рейки 14 , мм;

• угол профиля рейки 20 ,град. ;

• диаметр делительной окружности 154 , мм;

• коэффициент высоты головки зуба ;

• коэффициент радиального зазора ;

• радиус закругления .

Расчет параметров зубчатых колес:

1. Число зубьев колес:

;

2. Коэффициент смещения:

;

3. Смещение рейки:

;

(мм)

4. Диаметр основной окружности:

;

(мм)

(мм)

5. Диаметр окружностей впадин:

;

(мм)

(мм)

6. Шаг зубьев по делительной окружности:

;

(мм)

(мм)

7. Шаг зубьев по основной окружности:

;

(мм)

(мм)

8. Толщина зуба по делительной окружности:

;

(мм)

(мм)

9. Толщина зубьев по основной окружности:

;

(мм)

(мм)

Расчет параметров зубчатого зацепления:

10. Коэффициент суммы смещений:

11. Угол зацепления:

по таблице инвалют находим значение угла , град.

12. Межосевое расстояние:

(мм)

13. Делительное межосевое расстояние:

(мм)

14. Радиусы окружностей впадин:

(мм)

(мм)

15. Радиусы окружностей вершин:

(мм)

(мм)

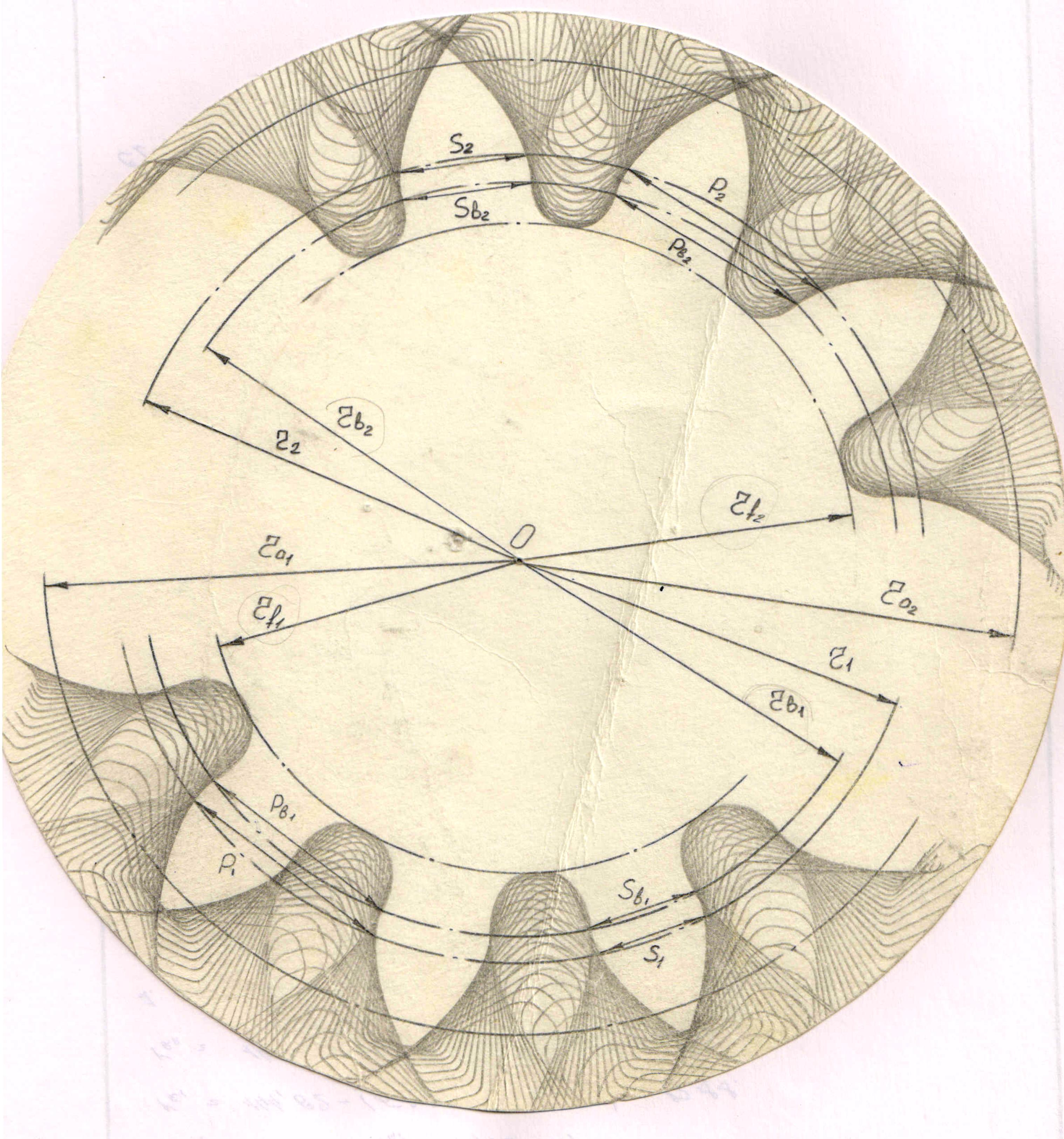

Профили зубчатых колес, полученные с помощью прибора.

Пример 1

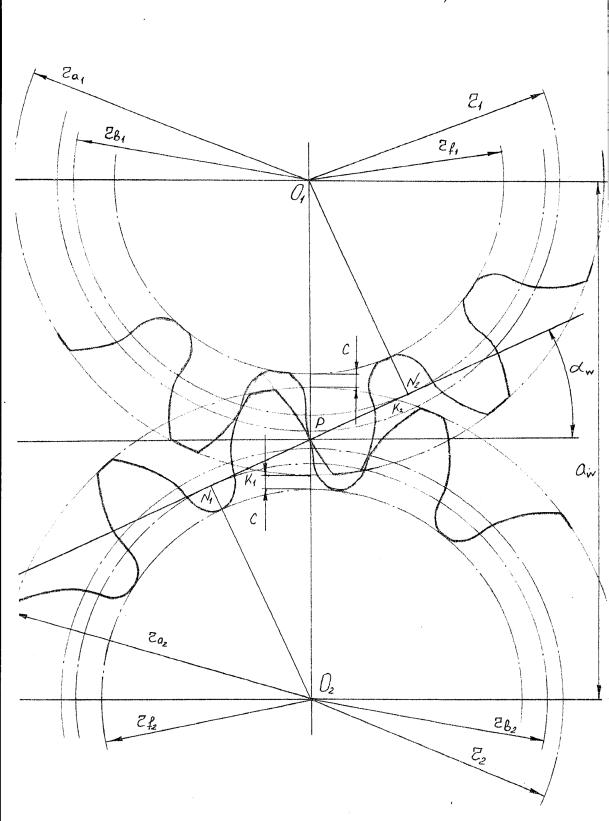

Схема, вычерченная на кальке

Пример 2

Проверка:

Список литературы

1. Теория машин и механизмов. Терминология: Учеб. пособие / Н.И. Левитский, Ю.Я. Гуревич, В.Д. Плахтин и др.; Под ред. К.В. Фролова. – М.: Изд-во МГТУ им. Н.Э. Баумана, 2004. – 80 с.

2. Юдин В.А., Барсов Г.А., Чупин Ю.Н. Сборник задач по теории механизмов и машин: - 2-е изд., перераб. и доп. – М.: Высш. Школа, 1982. – 215 с., ил.

3. Артоболевский И.И. Теория машин и механизмов: Учеб. для втузов.-4-е изд., перер. и доп. –М.: Наука. Гл. ред. физ.-мат. лит.,1988.-640с.

4. Баранов г.Г. Курс теории машин и механизмов. Машгиз, 1966

5. СТП ИрГТУ 005-2007г. Требования к оформлению отчета по лабораторной работе.
