2.2.2 Коммутаторы для Гофрцеха 2 и Материального склада
Согласно таблице ХХХ мы не можем осуществить соединение между Административным зданием с одной стороны и Гофрцехом 2 и Материальным складом с другой стороны по полудуплексному каналу, так как из-за конечного времени распространения сигнала по кабелю, кадры будут теряться
Для гарантированной доставки кадров Fast Ethernet необходимо использовать полнодуплексное соединение. Как было сказано выше, в рабочих группах цехов допустимо использование концентраторов. Компания Hewlett-Packard предлагает недорогую замену коммутатора рабочей группы (в нашем случае без него можно обойтись, практически не уменьшая пропускной способности сети) концентратором HP AdvanceStack 100Base-T Hub-12TX с одним коммутируемым слотом для модулей 100Base-TX и 100Base-FX. Данный концентратор также имеет 12 RJ-45 портов (Рис. ХХХ).
Основные характеристики HP 100Base-T Hub-12TX
наличие jabber-функции, позволяющей блокировать передачу сигналов из перегруженных портов концентратора во все остальные порты;
позволяет объединять в стек до 5 концентраторов;
общая пропускная способность до 500 Мбит/сек;
расширенная панель отображения состояния сети, конфигураций устройств;
самодиагностика;
поддержка SNMP.
Рисунок 2.5. HP AdvanceStack 100Base-T Hub-12TXM (HP J3234A)
Характеристики порта для подключения HP AdvanceStack 10/100TX и 100FX коммутирующих модулей
один слот расширения поддерживает установку коммутирующих модулей для соединения с 10Base-T, 100Base-TX или 100Base-FX интерфеисами;
адаптивный выбор технологии коммутации между коммутацией с буферизацией и без буферизации на основе анализа ошибок контрольных сумм кадров;
два способа передачи: полный дуплекс или полдуплекс;
автоопределение способа передачи для полного дуплекса и полдуплекса (если та же характеристика поддерживается присоединенным устройством);
автоматически узнает адреса MAC, чтобы сформировать базу данных для маршрутизации;
автоматически фильтрует локальный трафик;
наличие функции обратного давления.
Технология коммутации
Коммутирующие модули, которые подключаются в слот расширения на внешней стороне панели AdvanceStack Hub-12TX, используют продвинутую коммутационную технологию для обеспечения высокоскоростного соединения сетей. Каждый коммутирующий модуль выступает в качестве двухпортового моста Ethernet. Модуль определяет адрес назначения из заголовка пакета, ищет адрес назначения в таблице маршрутизации, предусмотренной для исходящего порта и пересылает пакет только если необходимо, часто до полного его получения. Модуль сохраняет соответствие адресов и меток сегментов для каждого входящего и исходящего пакета в таблице маршрутизации. Эта информация впоследствии используется для фильтрации пакетов, чьи адреса назначения находятся в том же сегменте, что и адрес источника. Таким образом, локализуется сетевой трафик, уменьшая общую загрузку в сети.
Для соединения концентратора с входящим оптическим кабелем необходим коммутирующий модуль HP AdvanceStack 100Base-FX Switch Port Module (J3248A) (Рис. 2.6).

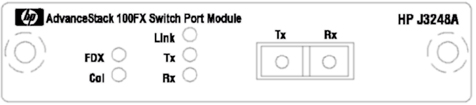

Рисунок 2.6. Модуль HP AdvanceStack 100Base-FX Switch Port Module (J3248A)
