Схемы прессов для переработки реактопластов

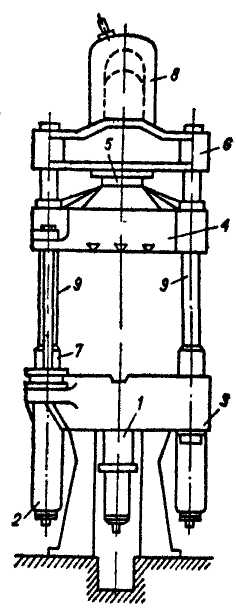

Рис.3 – Схема колонного гидравлического пресса верхнего давления:
1 – выталкиватель (дифференциальный плунжер); 2 – возвратный (ретурный) цилиндр; 3 – неподвижный стол; 4 – подвижная плита (ползун);
5, 8 – главные цилиндр и плунжер; 6 – Архитрав; 7 – ограничитель;
9 – колонна.

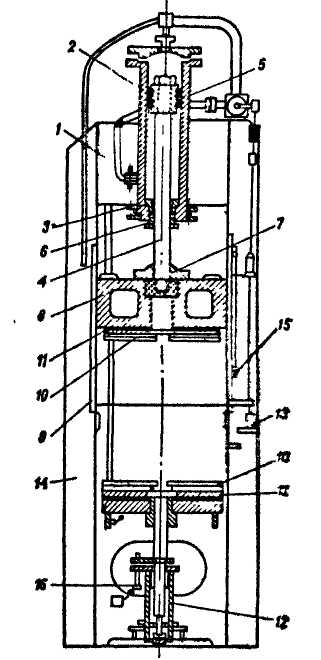

Рис.4 – Схема рамного гидравлического пресса верхнего давления:
1 – рама; 2 – главный цилиндр; 3 – направляющая втулка; 4 – шток;
5 – поршень; 6 – уплотнение штока; 7 – опора штока; 8 – плита ползуна;
9 – направляющая планка; 10 – рабочая плита; 11 – термоизоляционная прокладка; 12 – узел выталкивателя; 13 – путевой контакт для замедления хода плиты; 14 – электрошкаф; 15 – концевые выключатели хода плиты;
16 – концевые выключатели хода выталкивателя.

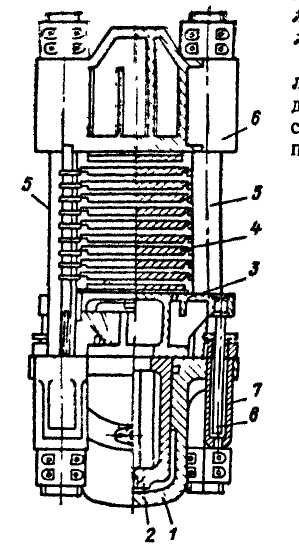

Рис.5 – Схема многоэтажного гидравлического пресса нижнего давления:
1 – рабочий цилиндр; 2 – рабочий плунжер; 3 – подвижный стол;
4 – подвижная плита; 5 – колонны; 6 – неподвижная плита;
7 – вспомогательный цилиндр; 8 – вспомогательный плунжер.
