Визначення несправного нрп

При пошкодженні лінійного тракту ЦСП на його вхід з кінцевого пункту замість інформаційного сигналу подають спеціальний тест-сигнал, який формується генератором тест-сигналів (ГТС) і який має вид послідовності тріад зі структурою (1, -1, 1) або (-1, 1,-1). При цьому елементами тріади являються стандартні імпульси лінійних цифрових сигналів, які надходять з тактовою частотою. Тріаду в якій переважають позитивні одиниці називають позитивною, а тріаду з перевагою негативних одиниць – негативною. З тріад складаються пакети, що утворюють тест-сигнал, спектр якого має потужну НЧ складову (мал.2а)

Її частота залежить від довжини пакета

Т : ƒ = 1/2Т

В обладнанні контроля НРП (мал.2б) використовуються вузькосмугові фільтри ПФі, які виділяють НЧ компоненти з тест-сигналів і передають їх в канал телеконтроля або службового зв’язку. Для контроля працездатності і-го НРП на ГТС встановлюється частота слідування пакетів тріад ƒі, яка відповідає НРП. Сигнал з частотою ƒі виділяється ПФі та приймається приймачем (ПР) на кінцевій стадії. За рівнем цього сигналу можливо судити про працездатність НРП. Змінюючи число позитивних і негативних тріад в пакеті, можливо отримувати різні тест-сигнали і з їх допомогою судити про запас надійності роботи ренератора.

Експлуатаційні вимірювання параметрів фізичного рівня е1

Найбільш важливими параметрами фізичного рівня потоку Е1 є параметри:

• частоти лінійного сигналу і її варіації;

• рівня лінійного сигналу і його загасання;

• часу затримки передавання лінійного сигналу;

• форми імпульсу сигналу.

Усі вимірювання, що нижче приводяться, відносяться до експлуатаційних, тобто виконуються на етапі експлуатації, по можливості, без порушення роботи системи передачі. На (рис. 1) представлена схема виміру параметрів частоти і приклад екрана з результатами вимірювань.

Вимірювання параметрів частоти лінійного сигналу

Основними параметрами вимірів частоти лінійного сигналу є безпосередньо сама частота лінійного сигналу (швидкість цифрової передачі) і її відхилення від стандартної, обмірюване в одиницях ррм. Максимально припустимим значенням відхилення частоти лінійного сигналу є 50 ррм. На схемі мал. 3.10 аналізатор Е1 включається в потік Е1 високоомно, без порушення зв'язку і робить вимір параметра частоти лінійного сигналу і її відхилення. На малюнку представлено також відповідного меню аналізу параметрів інтерфейсу аналізатора VICTOR, де відображається значення частоти лінійного сигналу (Input frequency), виражене в біт/з, що еквівалентно Гц, а також середнє відхилення частоти лінійного сигналу за період вимірів (Frequency deviation), виражене в ррм (у нашому прикладі - 1 ррм, що еквівалентно 2 Гц відхилення і близько до межі точності портативного приладу. Третім параметром вимірів фізичного рівня є параметр загасання (Attenuation), що розглянутий нижче.

Крім двох перерахованих вище параметрів частоти ряд аналізаторів забезпечують вимірювання параметрів максимальної і мінімальної частот за час вимірювання. Ці два параметри можуть допомогти при аналізі важливого експлуатаційного параметра - вандера, що відбиває стабільність синхросигналу. При наявності вандера в системі передачі параметр відхилення частоти лінійного сигналу буде періодично змінюватися. Для точного виміру рівня вандера в системі передачі необхідне застосування спеціальних вимірювальних засобів.

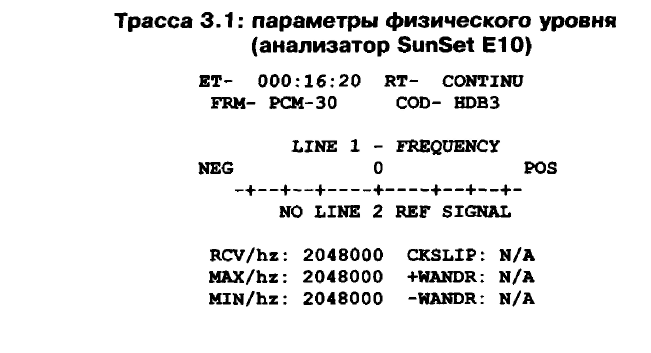

Однак при проведенні експлуатаційних вимірювань виявляється ефективної наступна процедура: аналізатор не тільки фіксує частоту лінійного сигналу, але також максимальну і мінімальну частоти за весь період вимірювань. При наявності вандера в системі параметр прийнятої частоти (РС, максимальної частоти (МАХ) і мінімальної частоти (МІ) будуть не рівні один одному

Рис.1. Вимірювання частоти сигналу

Описаний метод, що використовує вимірювання двох додаткових параметрів, є зручним при організації експлуатаційних вимірів на системах передачі, однак не одержав поки широкого поширення в конкретних приладах.

До параметрів частоти і її стабільності відносяться також вимірювання джиттера і вандера в цифрових системах передачі Е1. Цей клас вимірів по визначених причинах тут не буде розглядатися, а винесений в окремі глави.
