1.Линии чертежа
ГОСТ 2.303-68
Задание
1

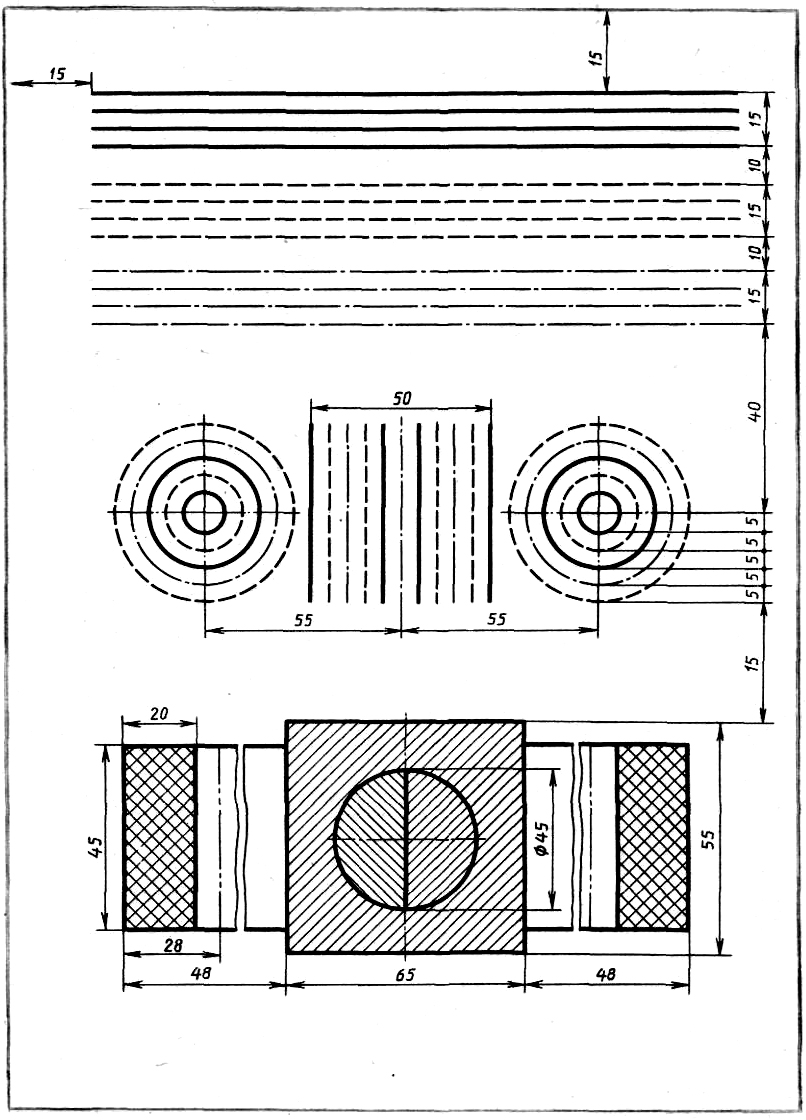

Вычертить приведенные линии и изображения, соблюдая указанное их расположение. Толщину линий выполнять в соответствии с ГОСТ 2.303-68. Размеры не наносить.

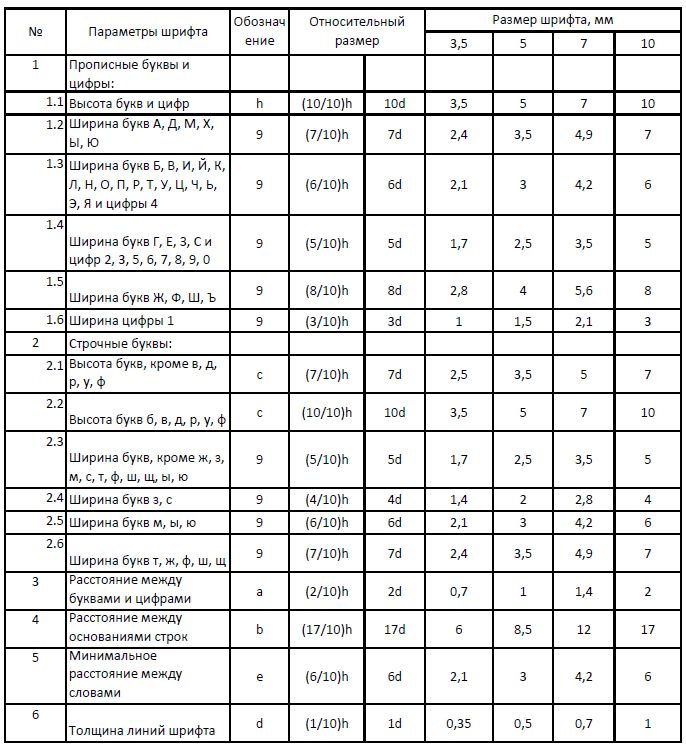

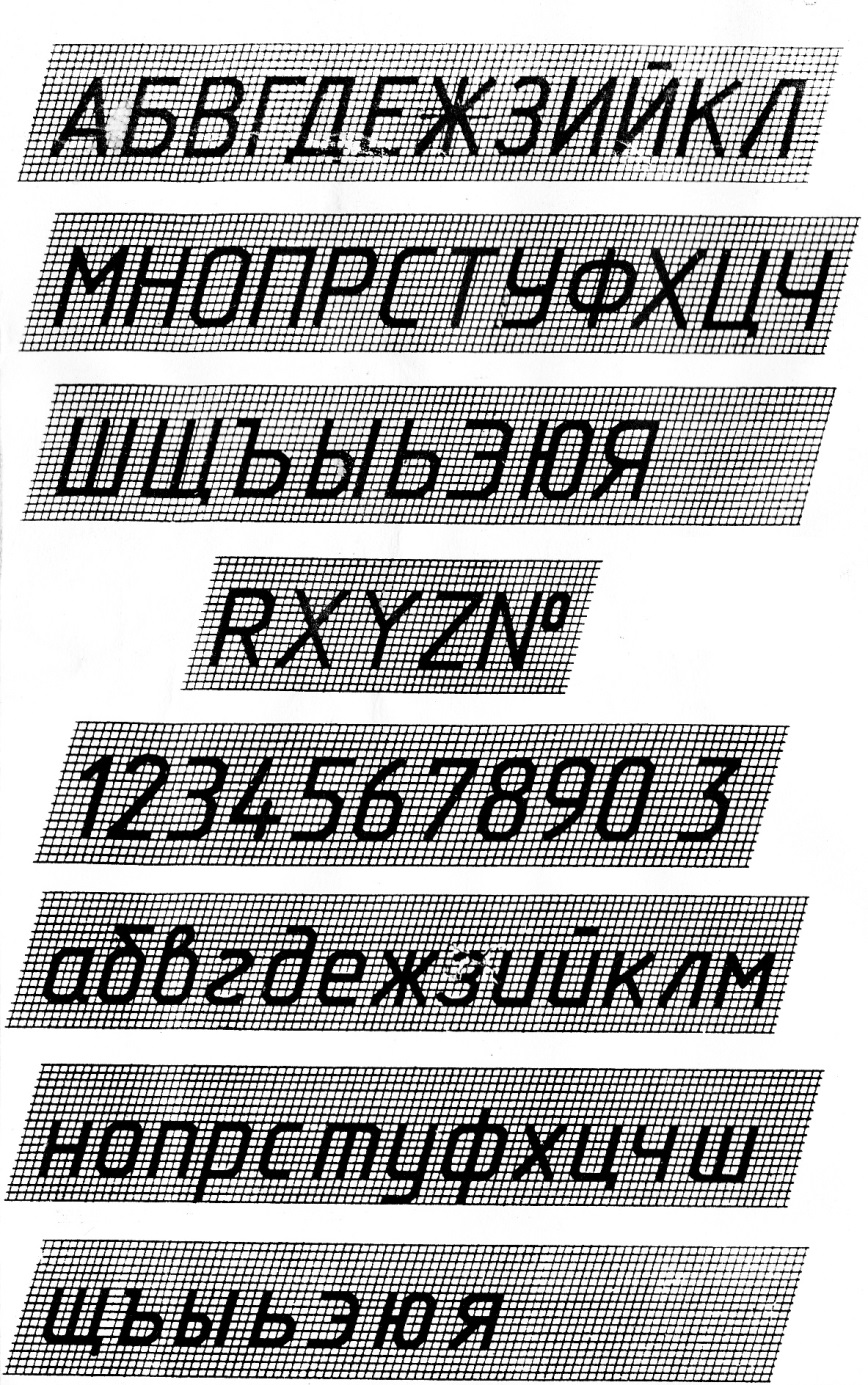

33.1 Элементы деления окружности на равные части
. Геометрические построения

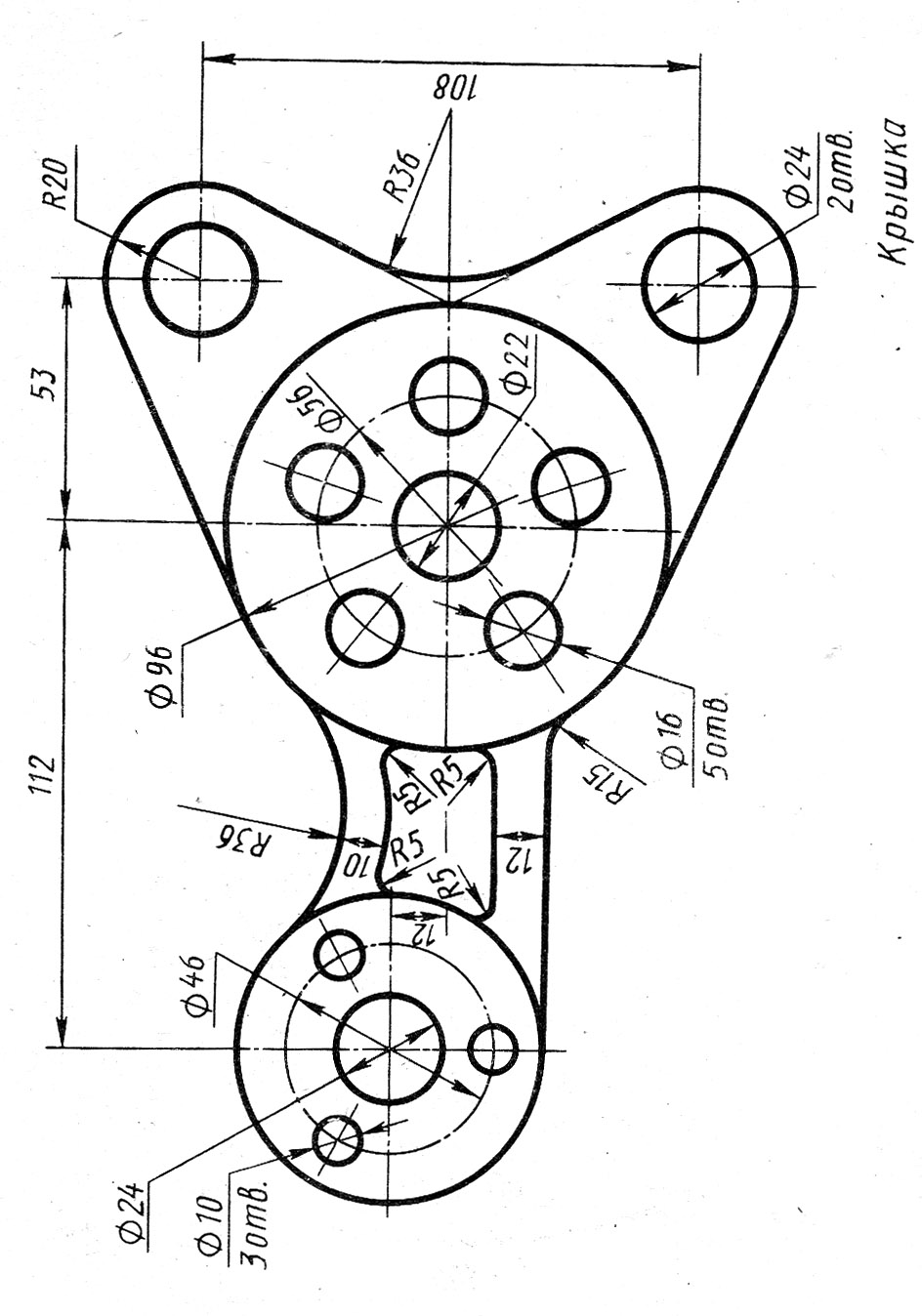

3.2 Элементы построения сопряжения 3.3 Элементы построения уклона и конусности

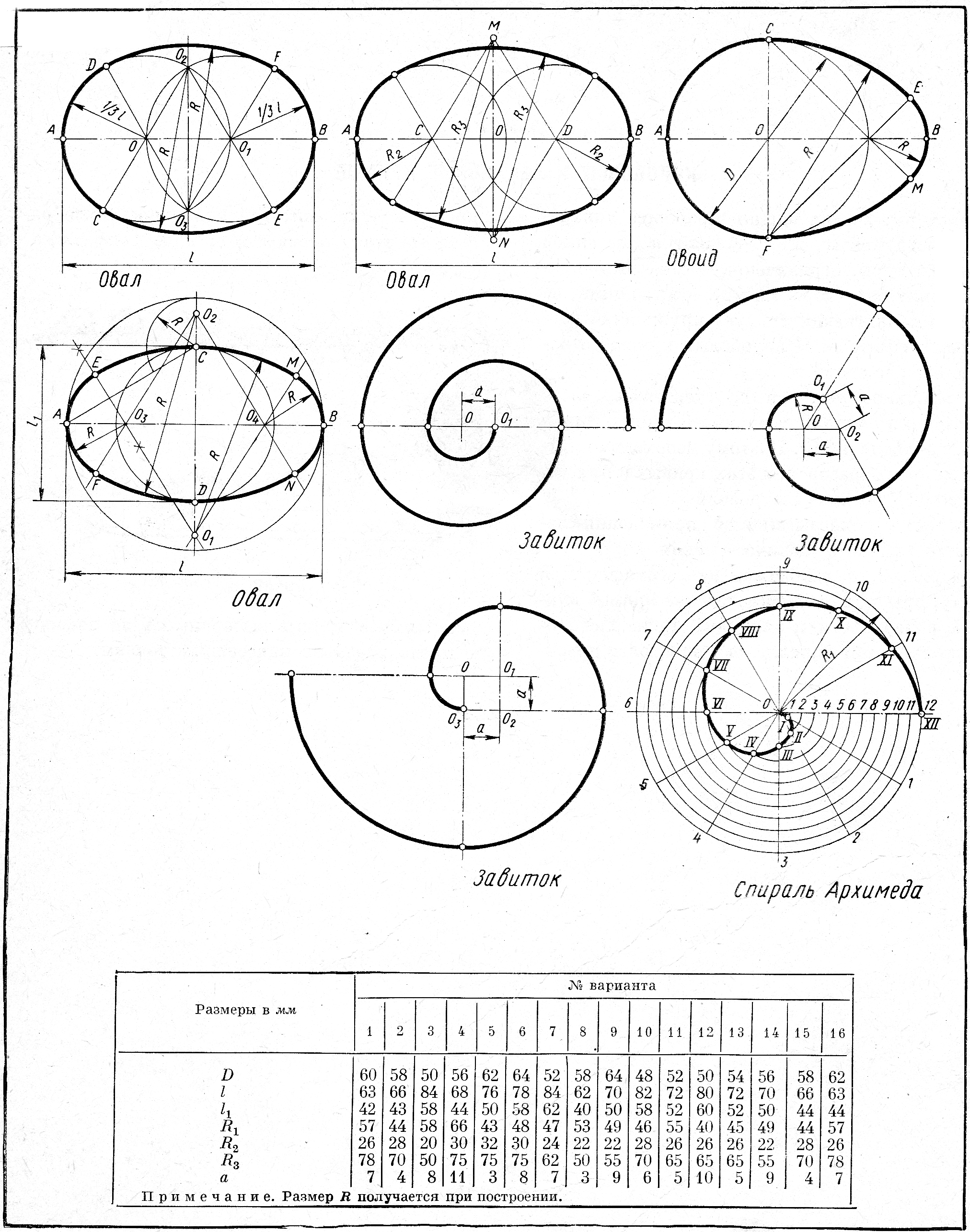

3.4. Коробовые и лекальные кривые
Задание
3

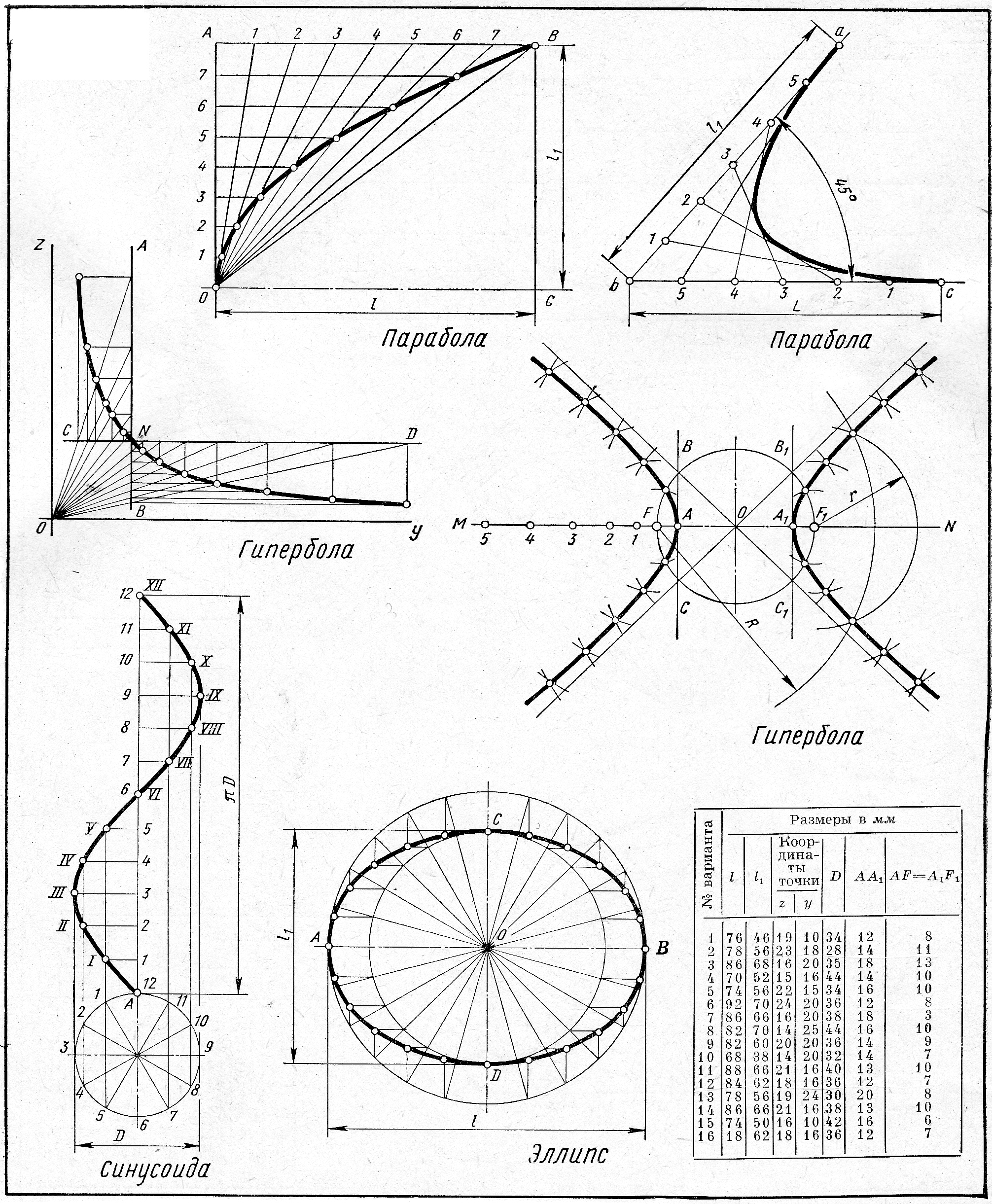

Вычертить указанные кривые.
Задание
4

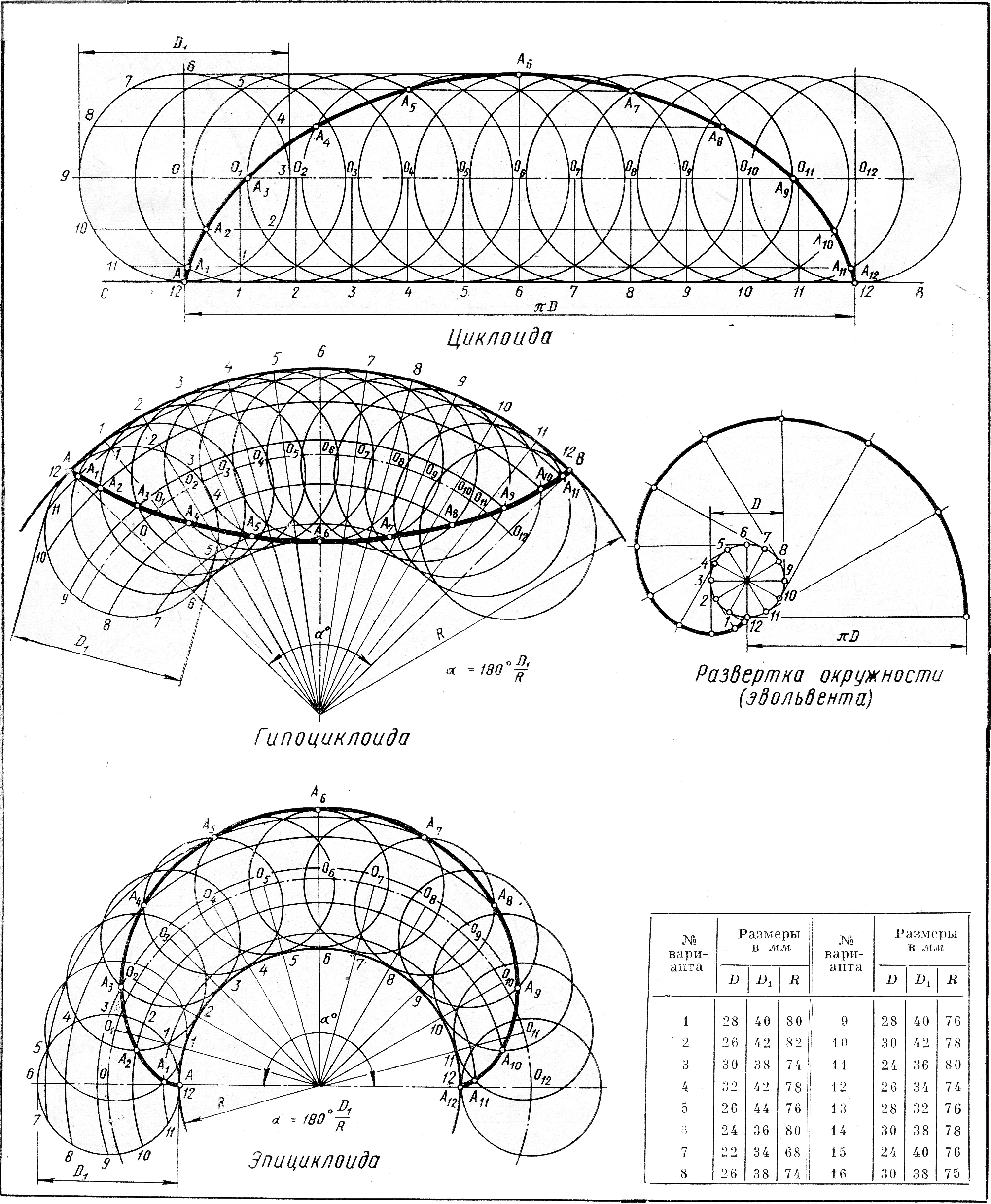

Вычертить указанные кривые.
В
Задание
5
4. Проецирование точки и прямой линии.
Задание
6

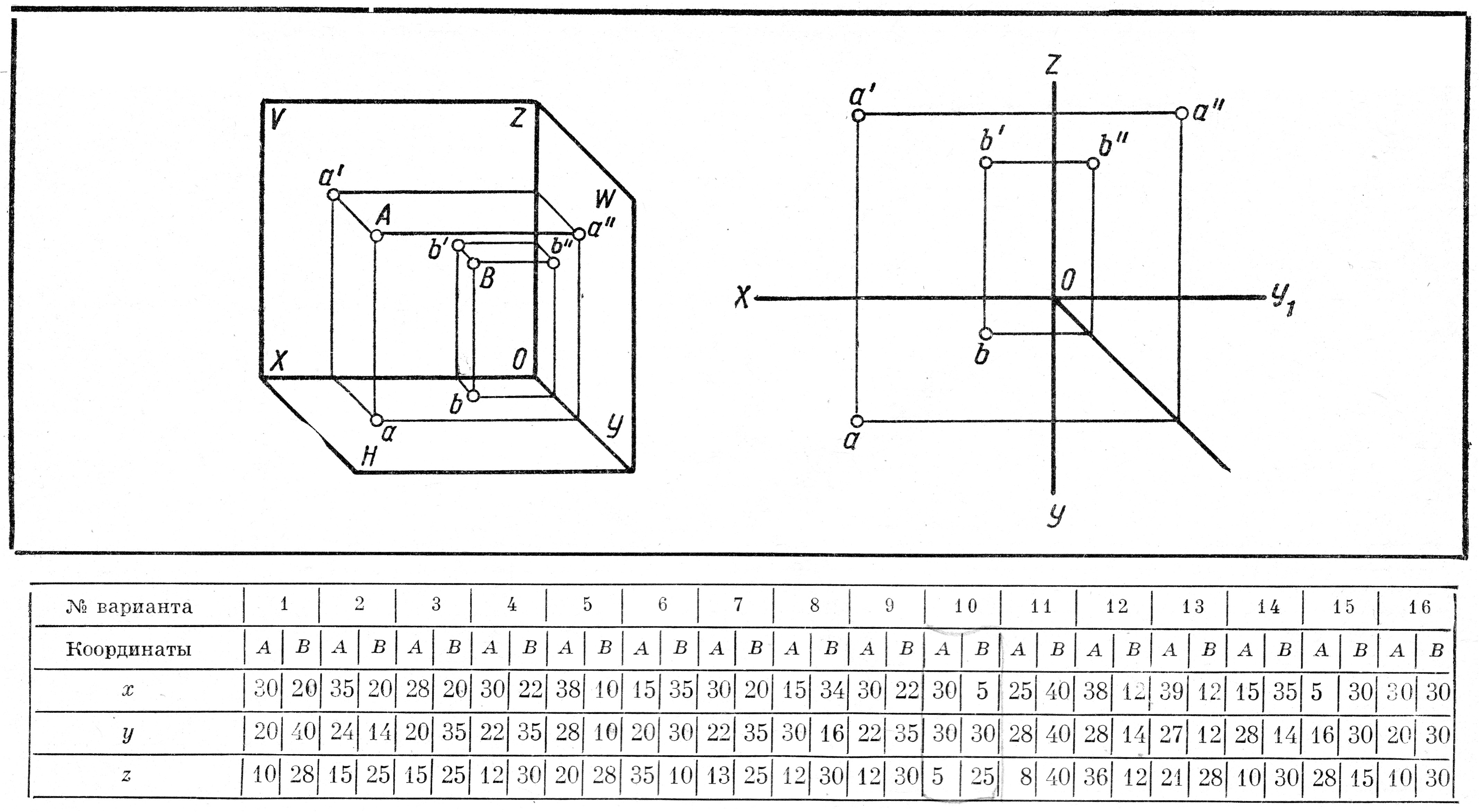

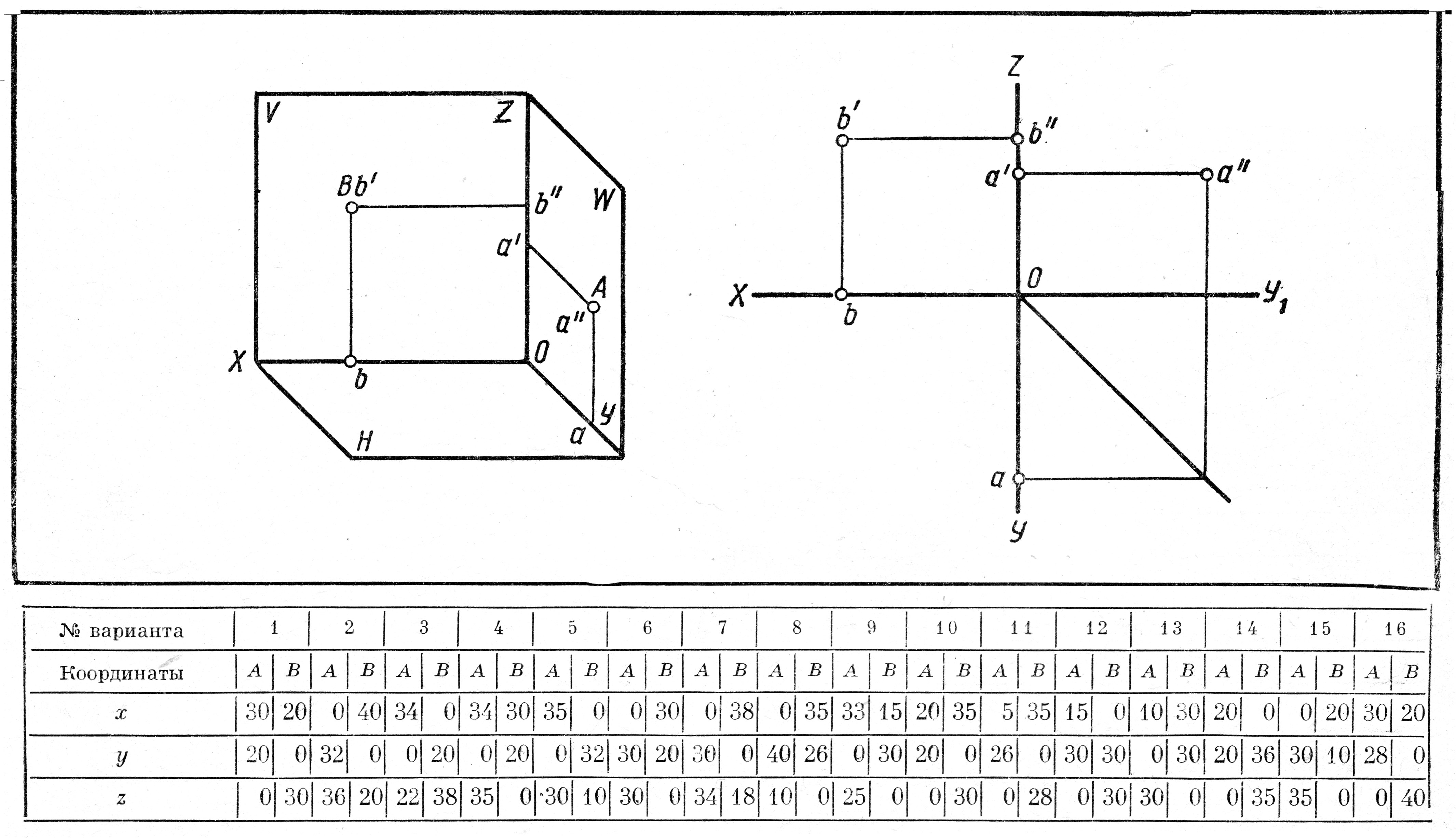

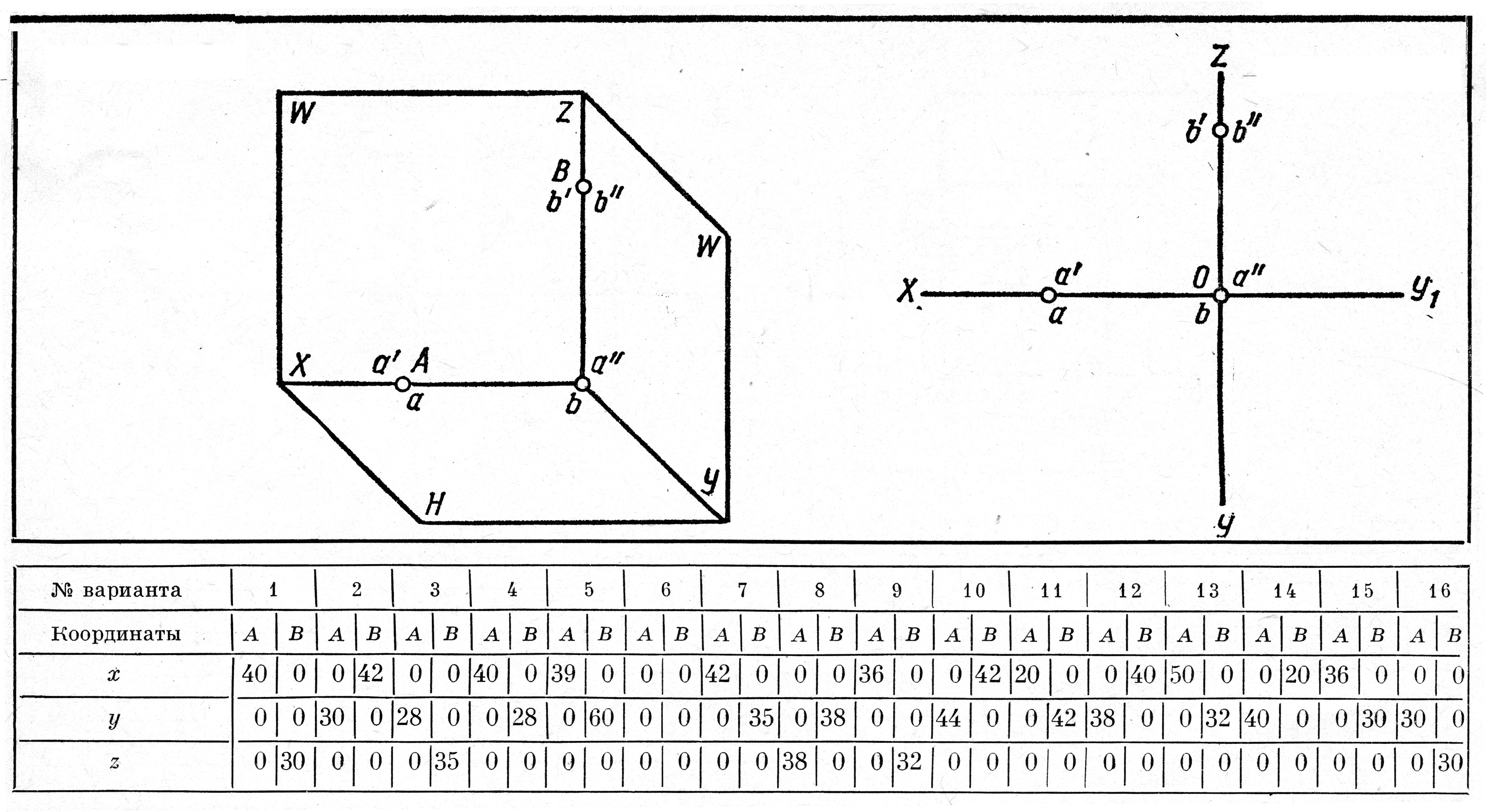

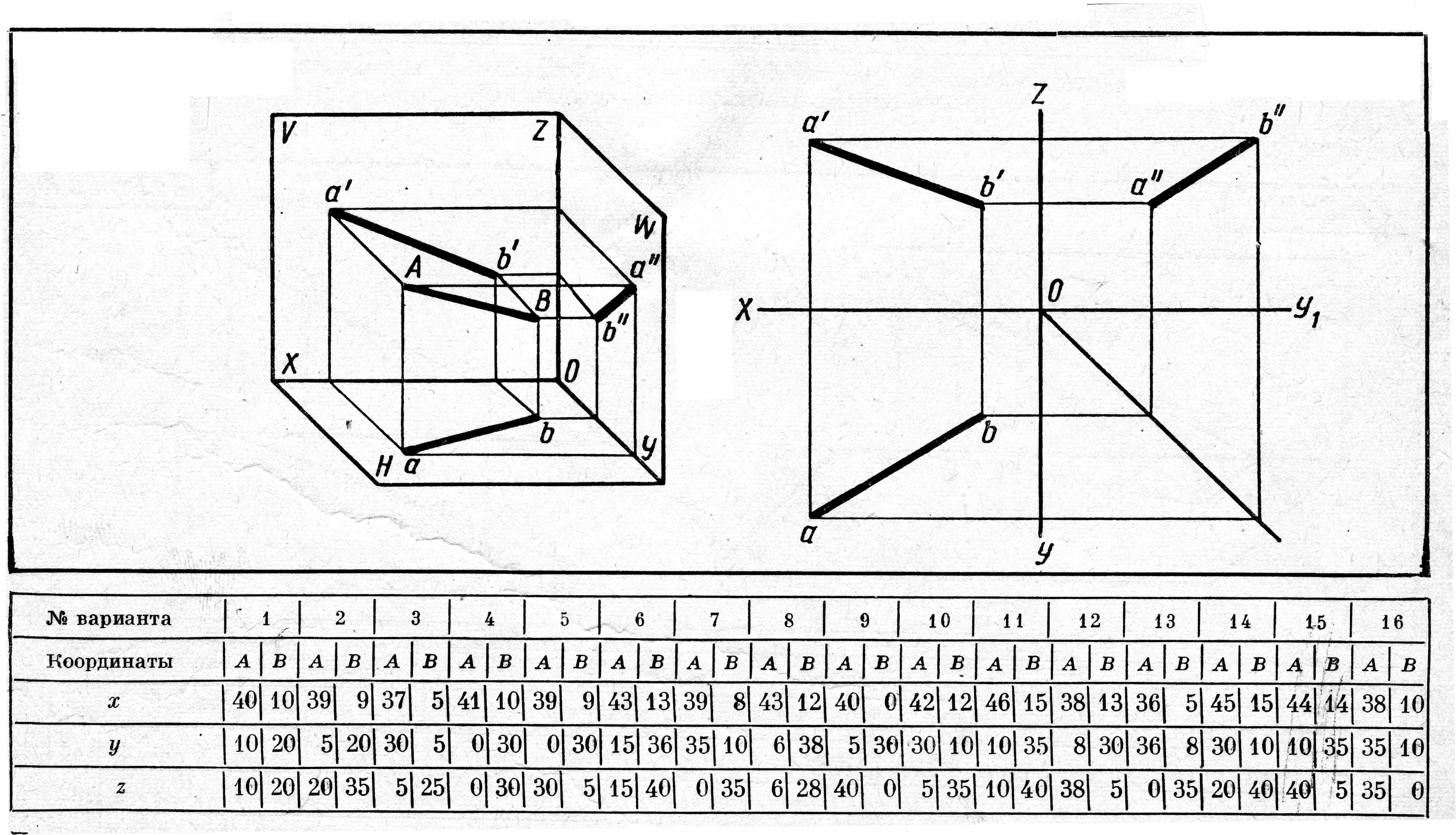

По заданным координатам точек A и B (точки удалены от проекций) построить наглядное изображение и комплексный чертеж точек A и B
Задание
7
Задание
8
По заданным координатам точек (точки расположены на осях проекций) построить наглядное изображение и комплексный чертеж точек A и B
Задание
9
По заданным координатам концов отрезков построить наглядное изображение и комплексный чертеж отрезка AB и определить его положение к плоскостям проекций.
5. Аксонометрические проекции
Задание
10

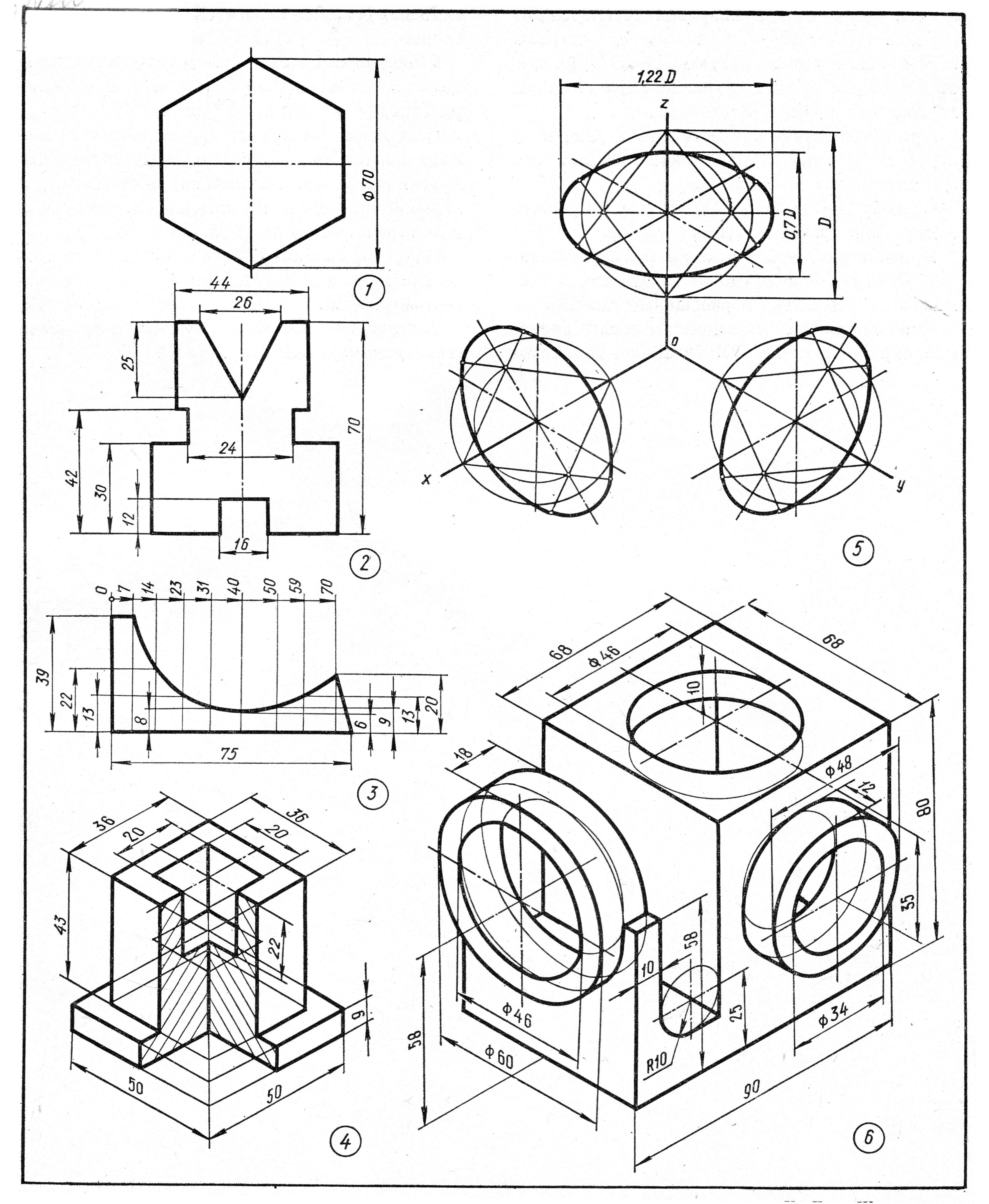

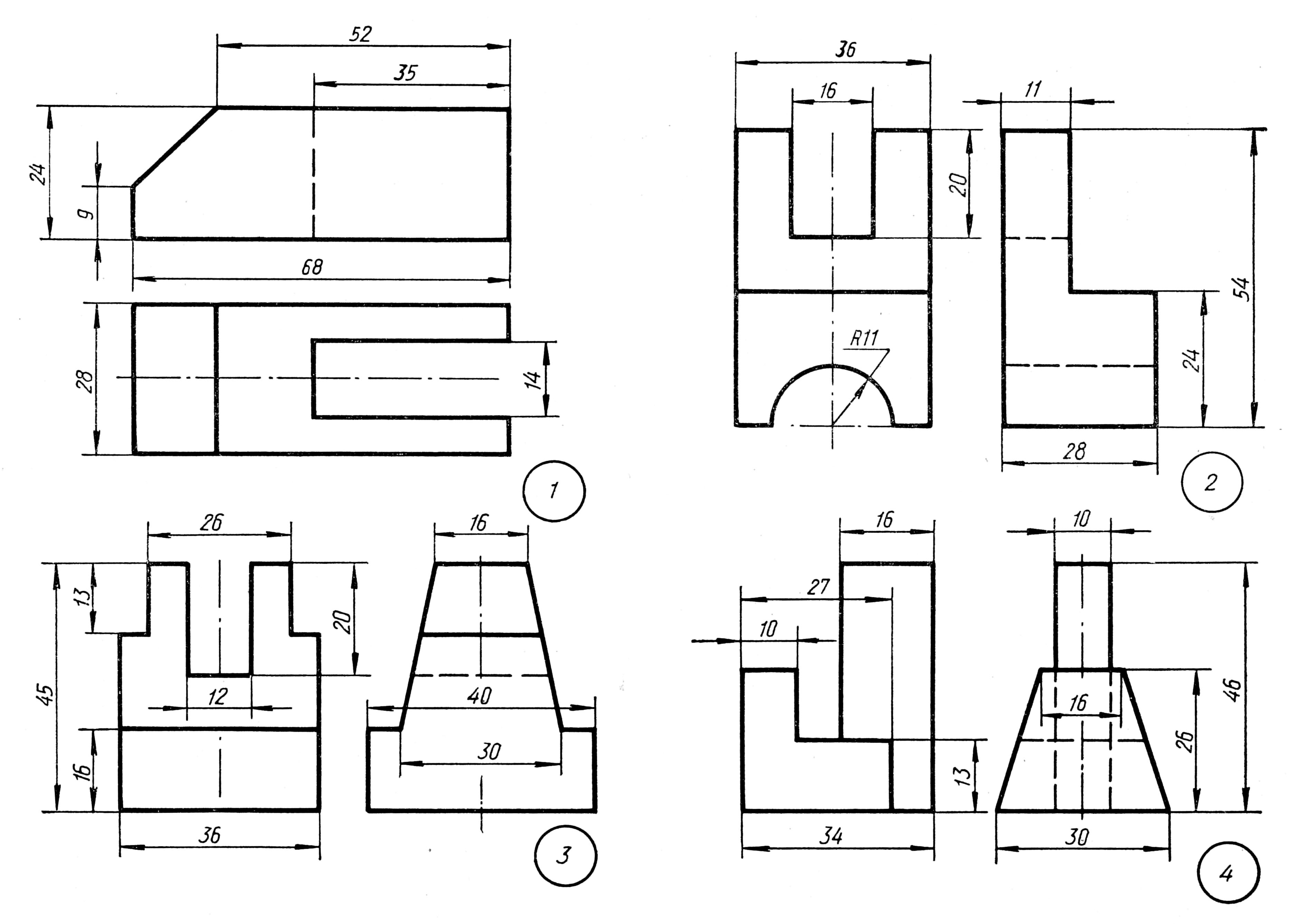

В прямоугольной изометрической проекции: задания 1,2,3-построить фигуры параллельно V,H, и W; задание 4,6-перечертить детали; задание 5-построить окружность диаметром 70мм.
Задание
11
В прямоугольной диметрической проекции: задание 1-построить фигуры параллельно V,H и W; задание 2-построить модель, грань A должна быть параллельна плоскости W; задание 3-построить окружность диаметром 70мм; задание 4-перечертить деталь
6. Поверхности и тела
Задание
12

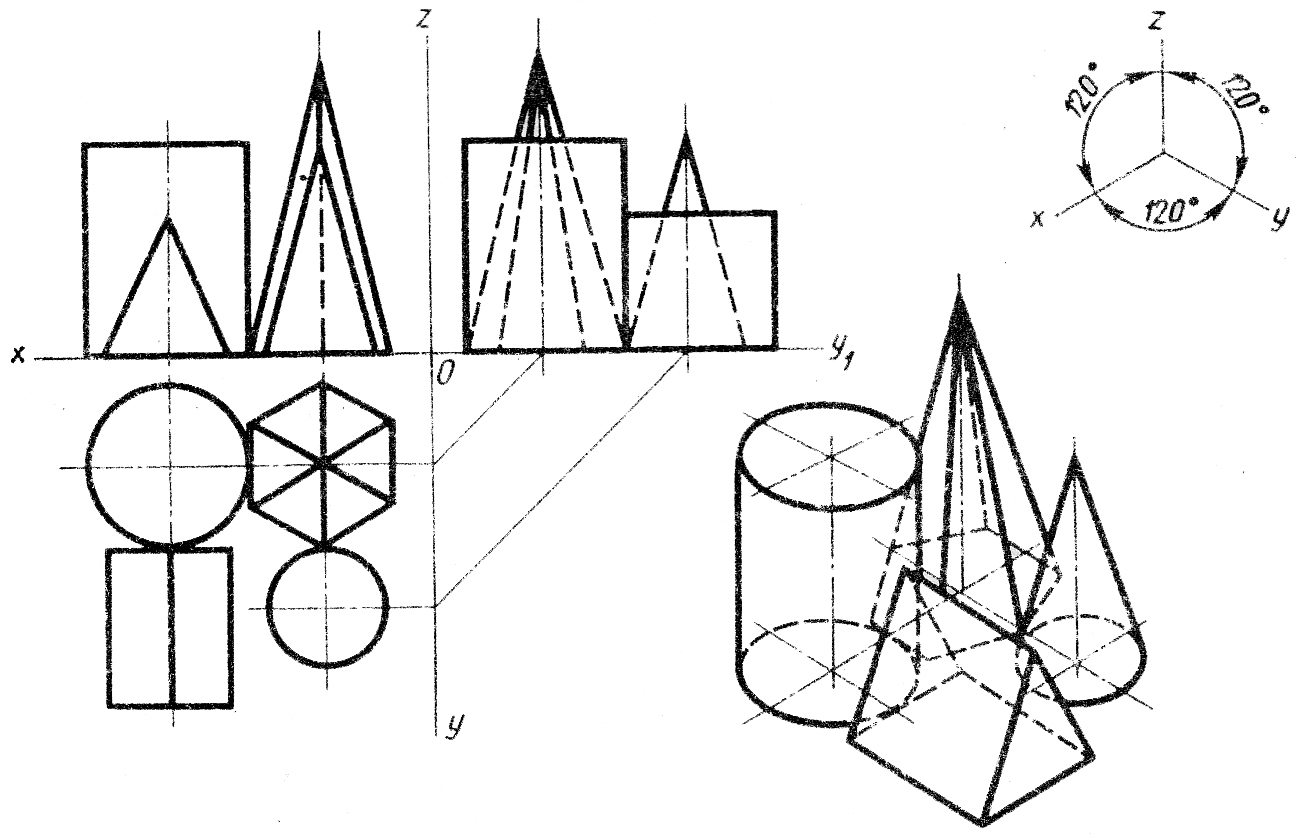

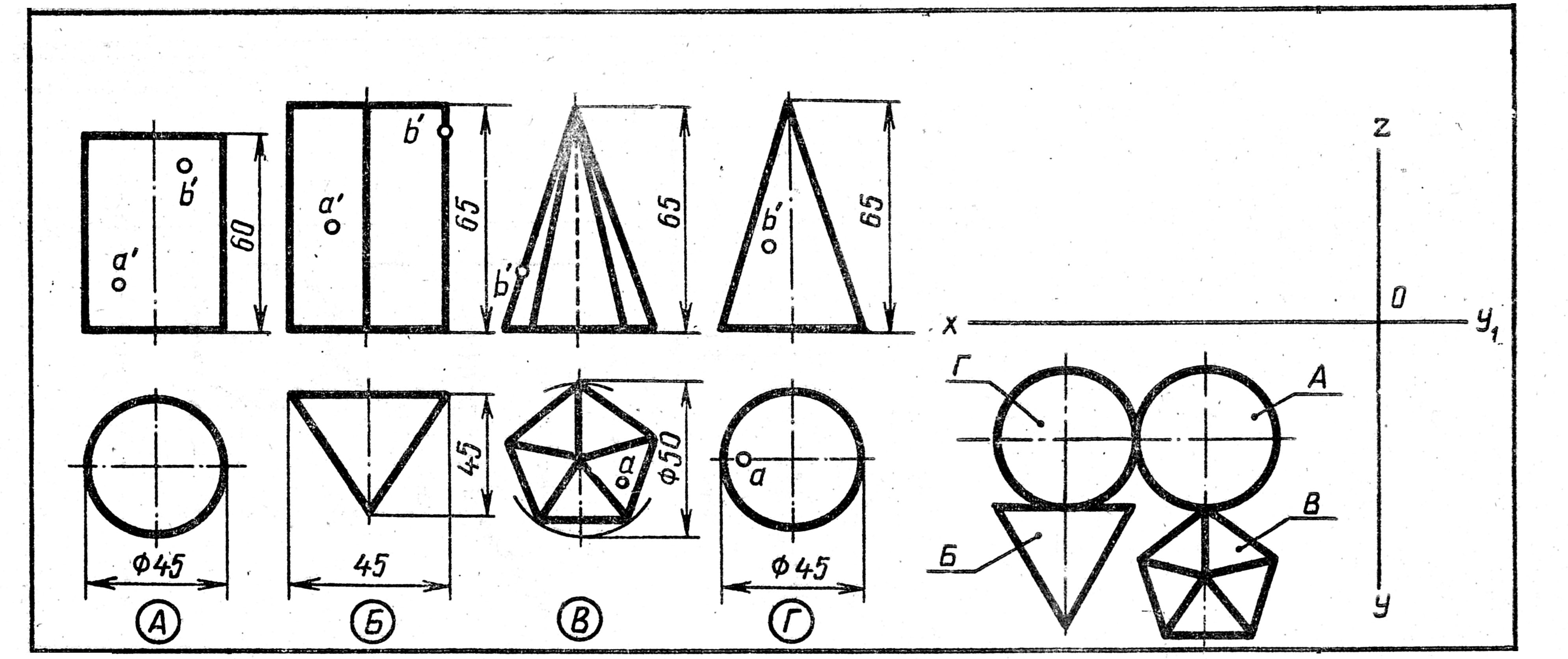

Построить три
проекции геометрических тел и их
аксонометрию. Найти проекции точек,
расположенных на их поверхностях.
Построить три
проекции и аксонометрию группы
геометрических тел, взаимное расположение
которых представлено на горизонтальной
проекции
Образец графической работы “Группа геометрических тел”

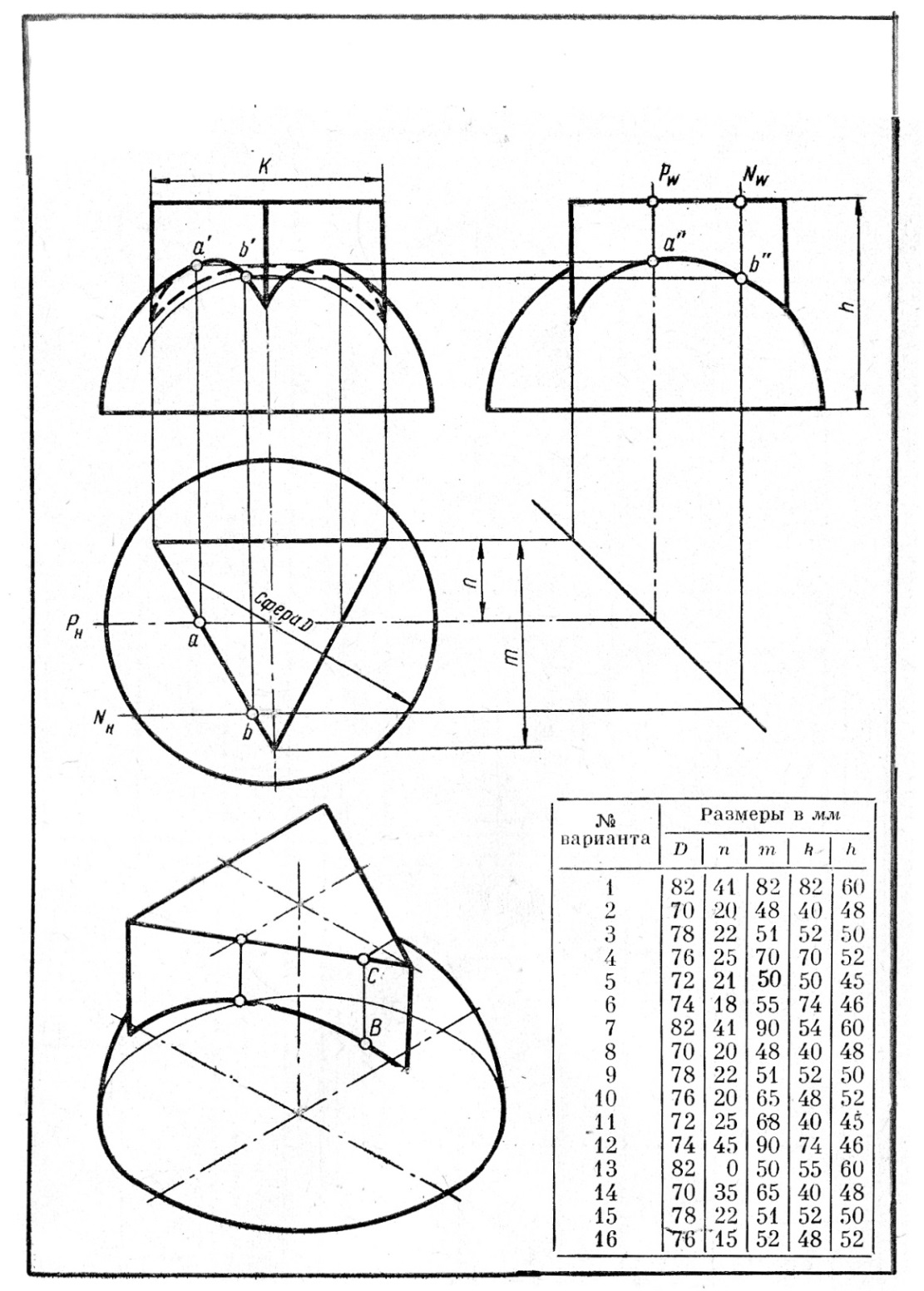

7. Пересечение геометрического тела плоскостью
Задание
13

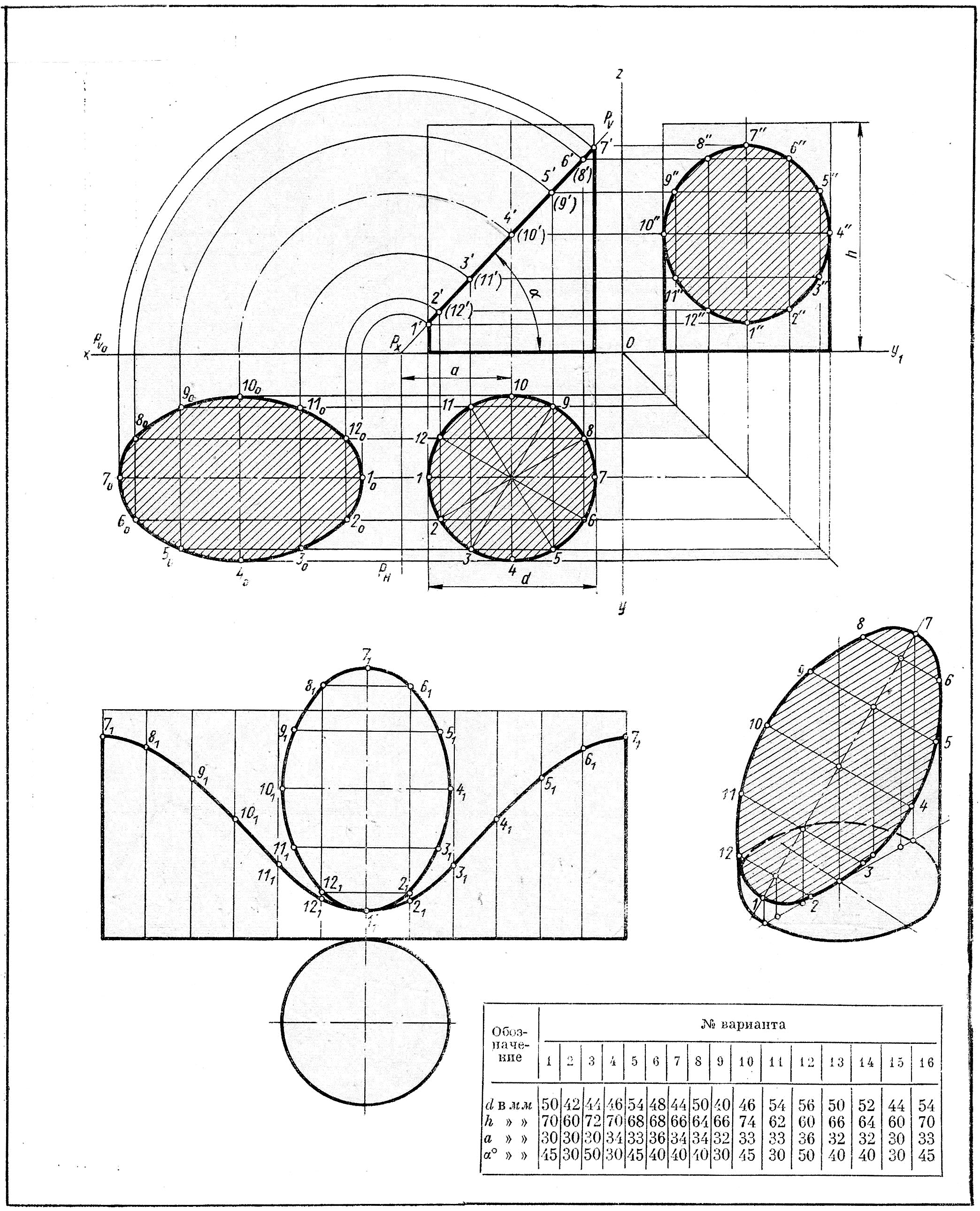

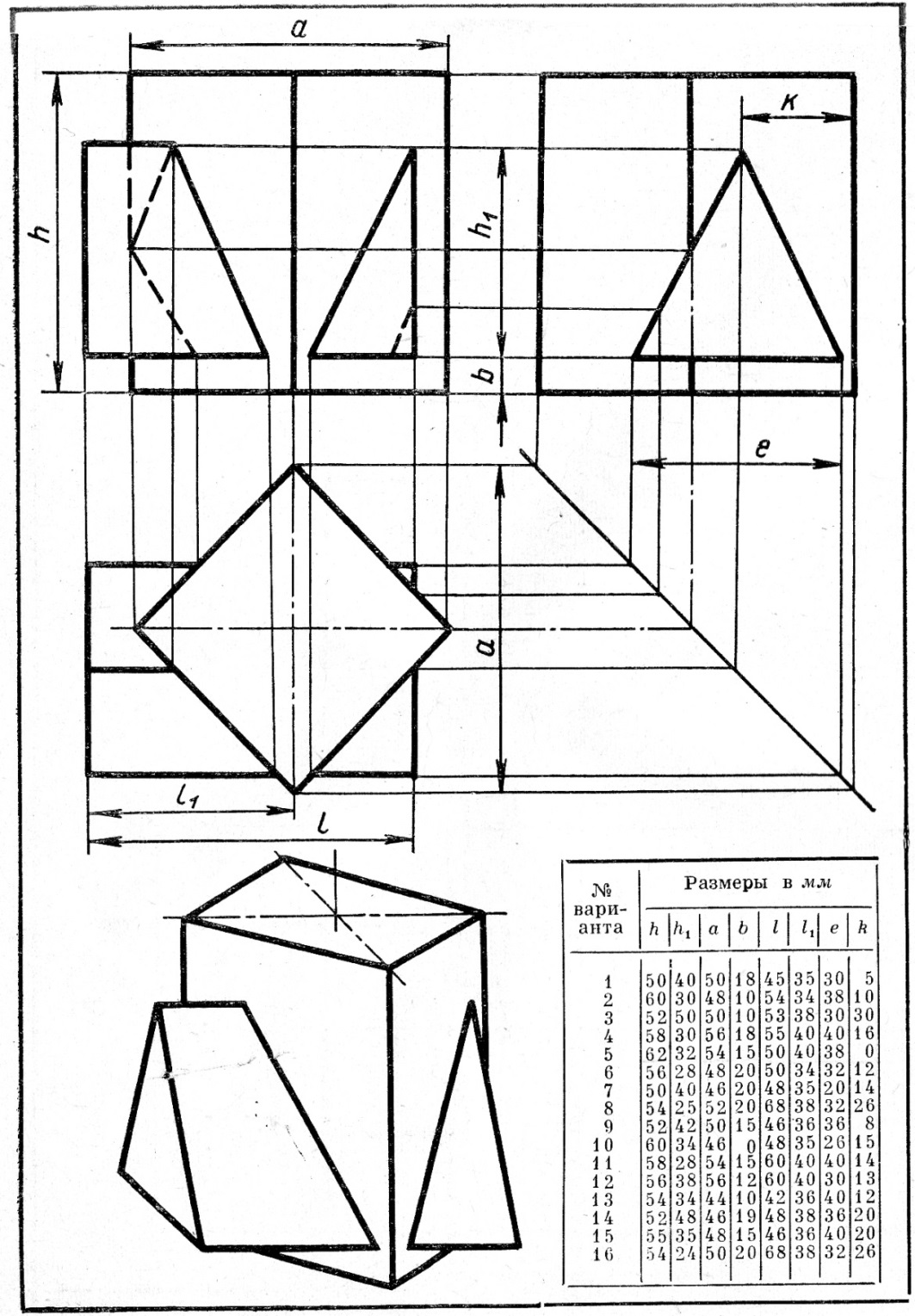

Выполнить чертеж усеченного цилиндра. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного тела.
Задание
14

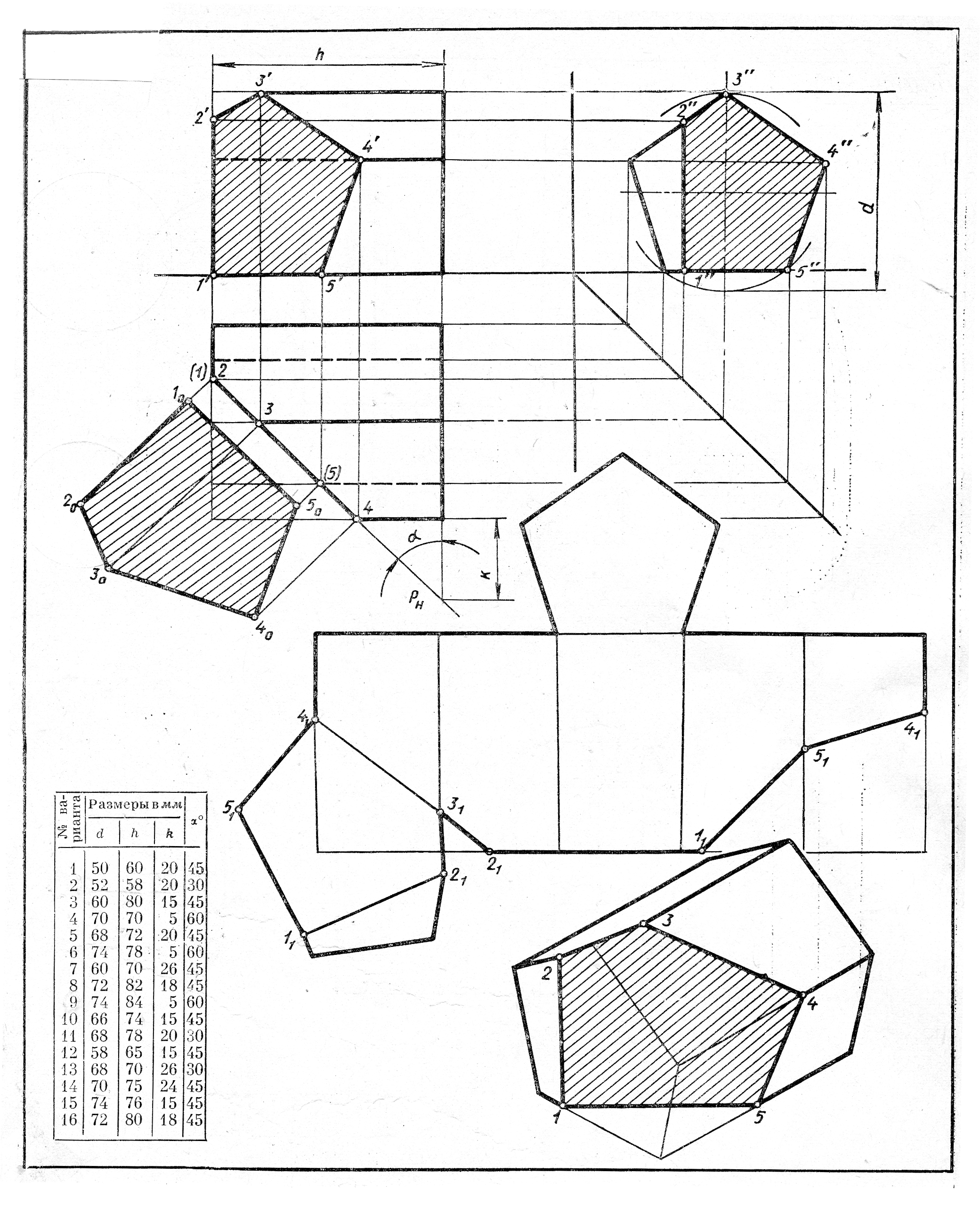

Выполнить чертеж усеченной призмы. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного тела.
Задание
15

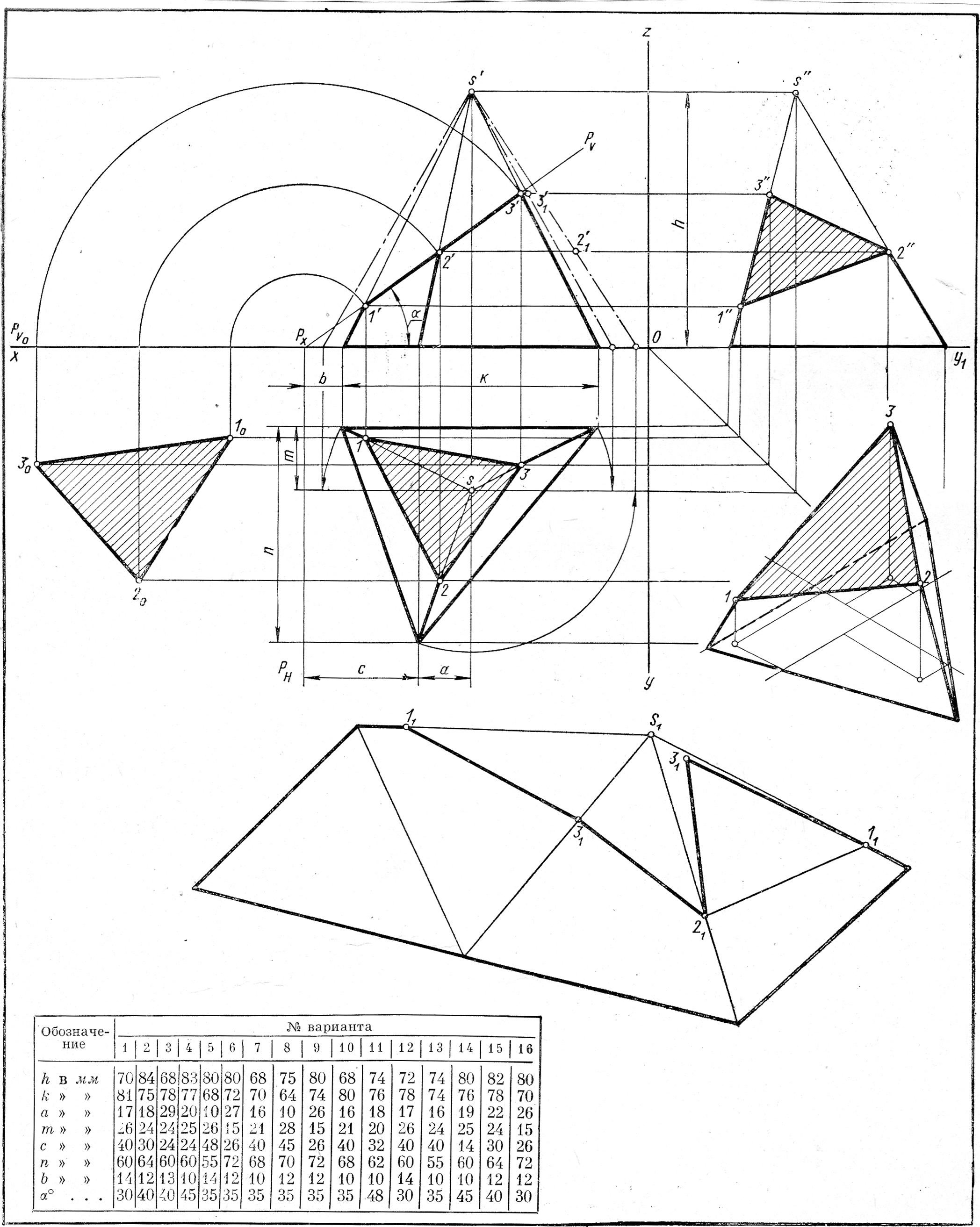

Выполнить чертеж усеченной пирамиды. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного тела.
Задание
16

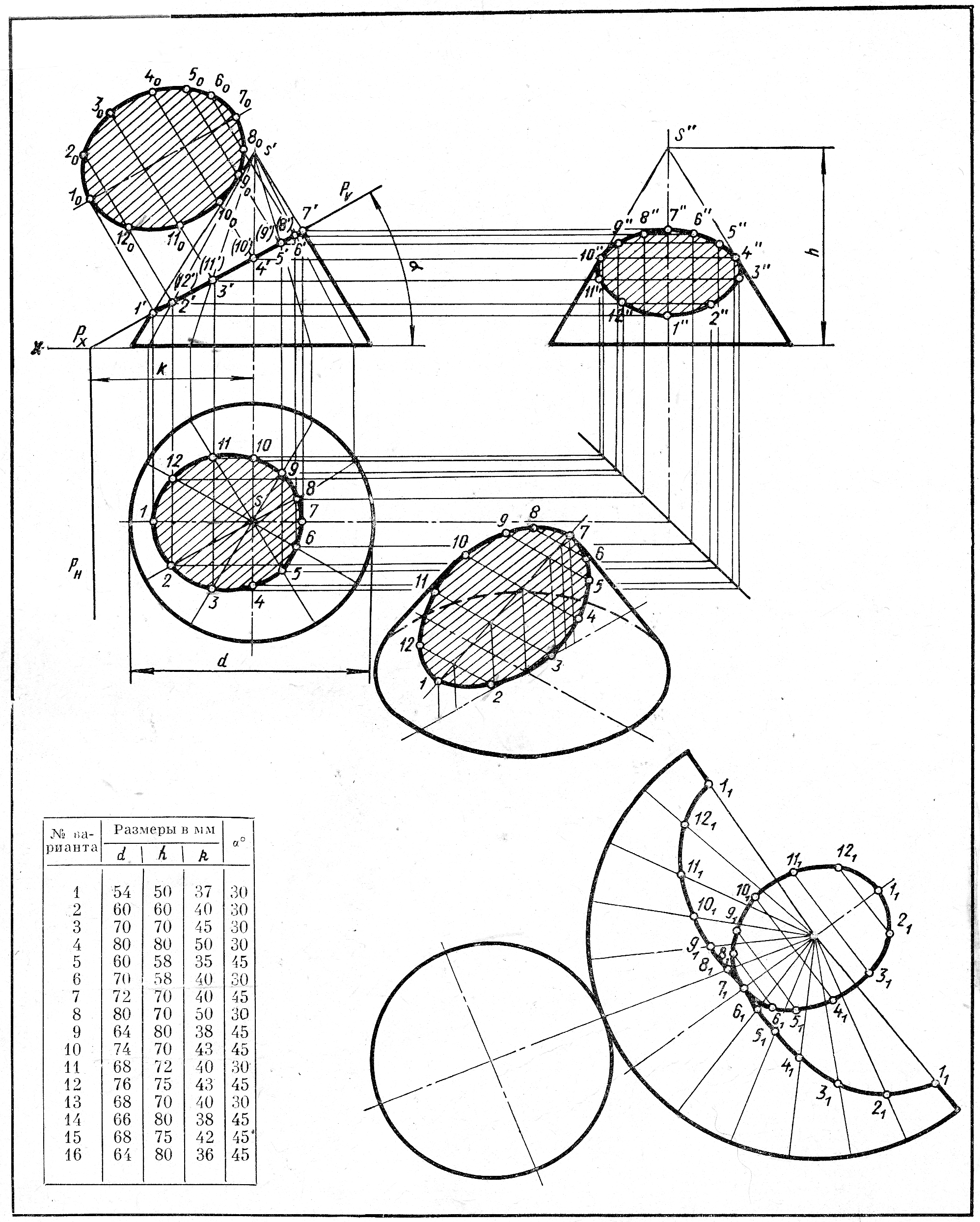

Выполнить чертеж усеченного конуса. Найти действительную величину контура сечения. Построить аксонометрическую проекцию и развертку поверхности усеченного тела.
8. Взаимное пересечение поверхностей геометрических тел
Задание
17

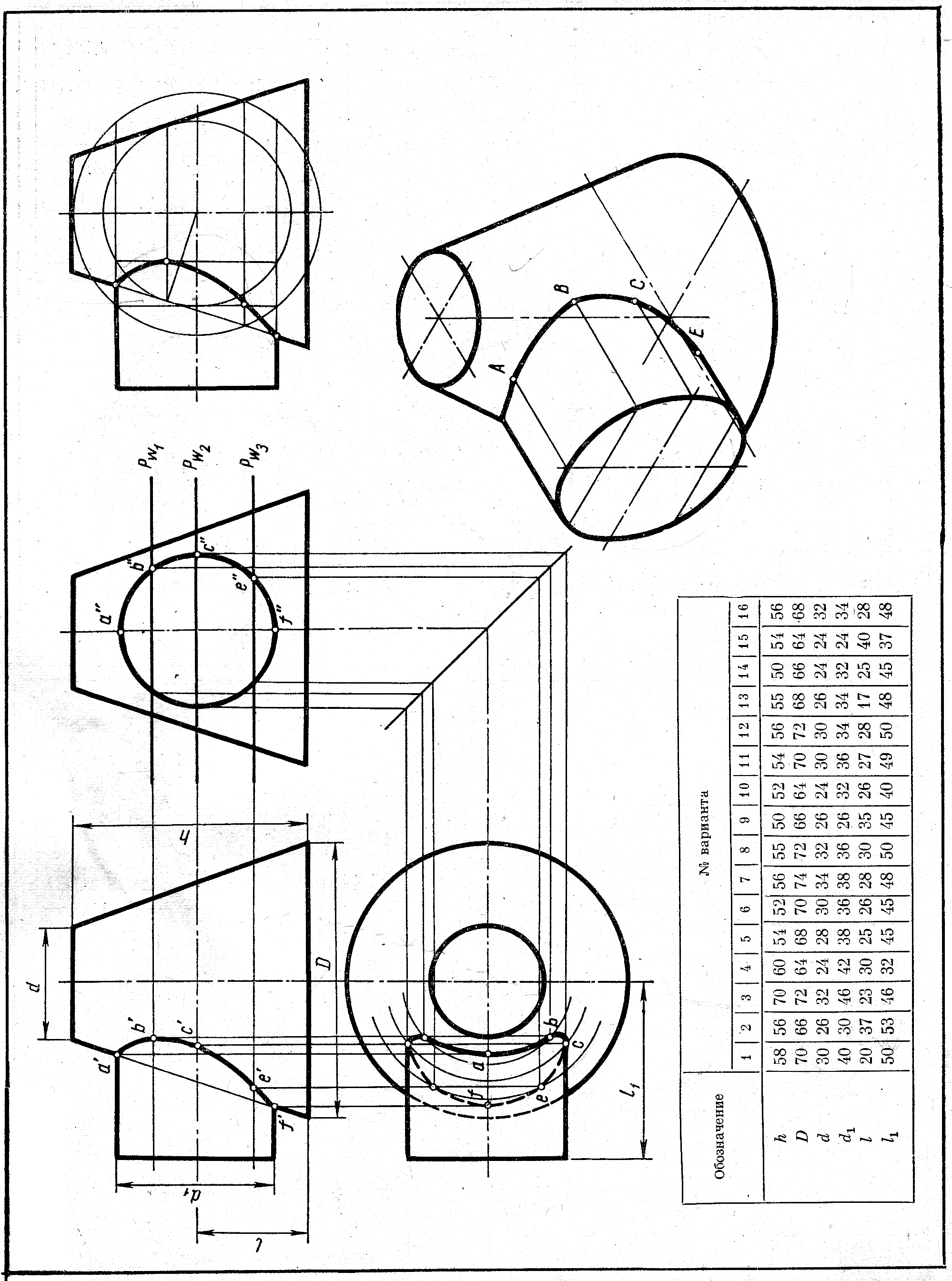

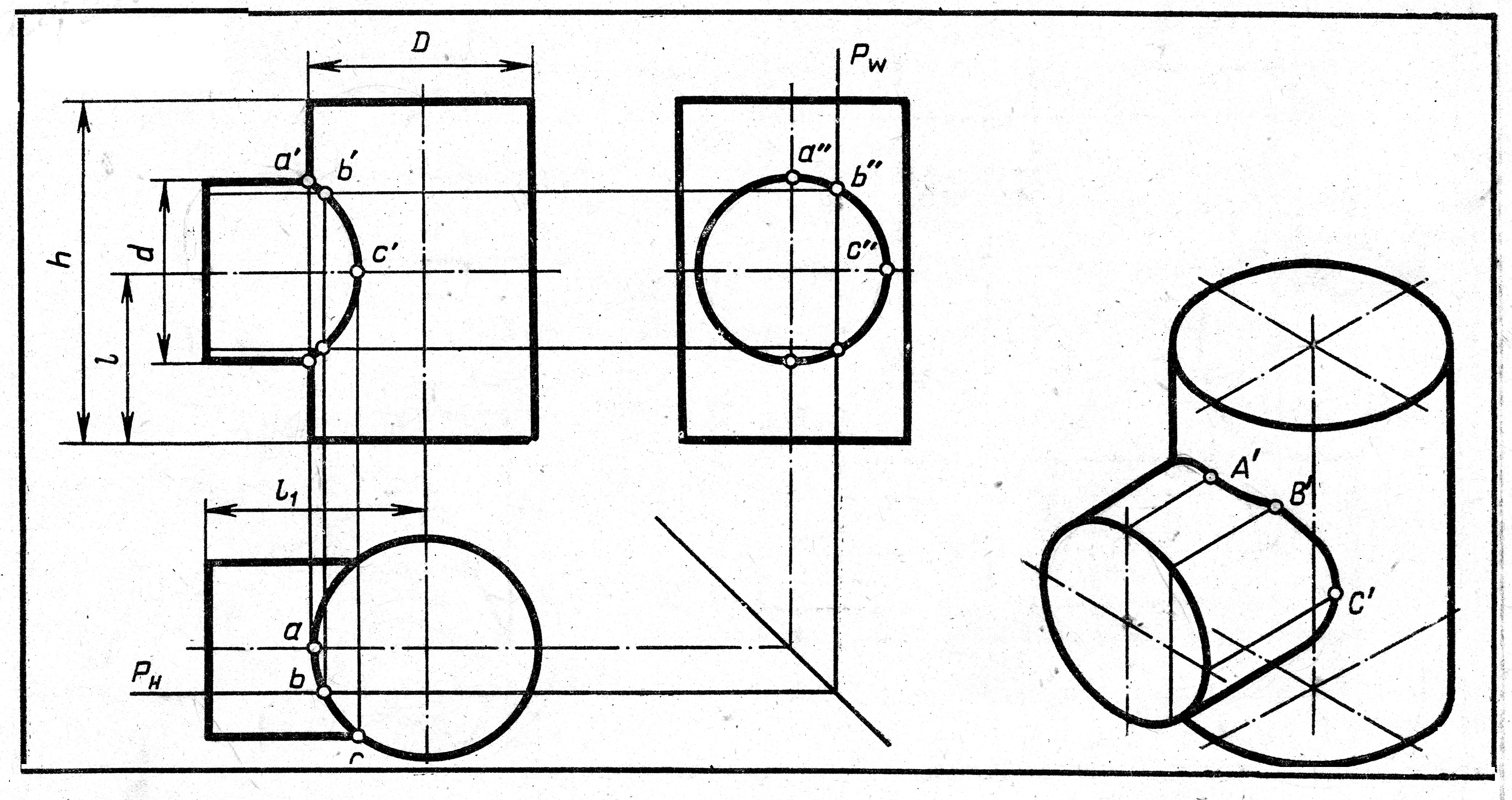

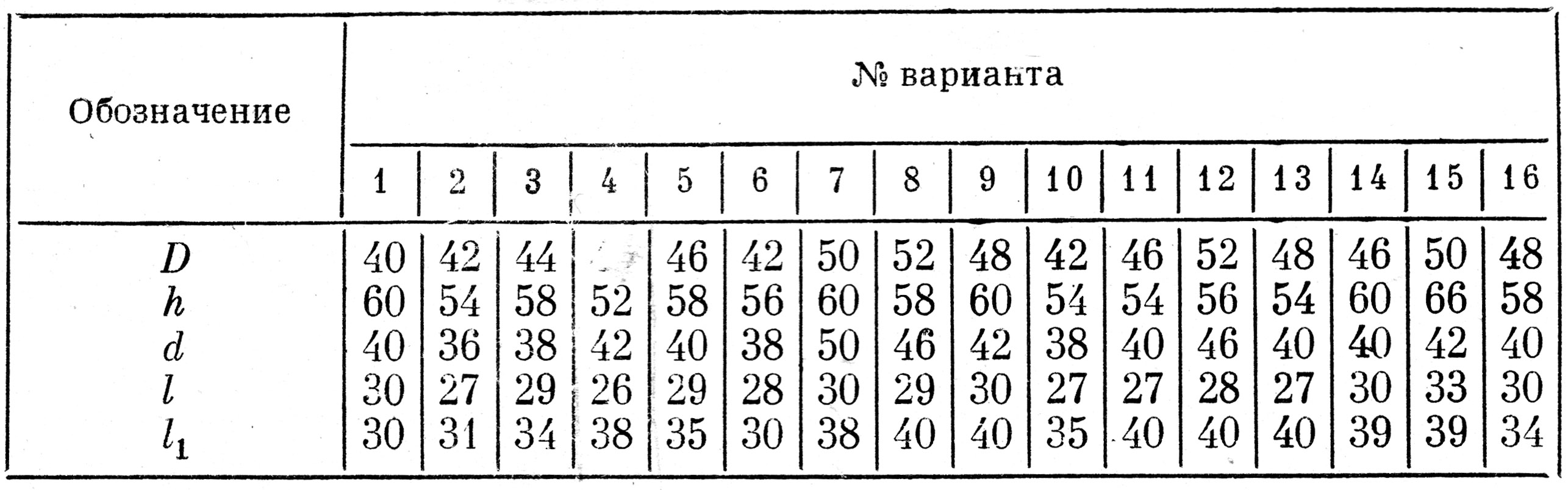

Построить линию пересечения поверхностей цилиндров и аксонометрическую проекцию.
9. Комплексный чертеж моделей по аксонометрическим проекциям
Задание
21

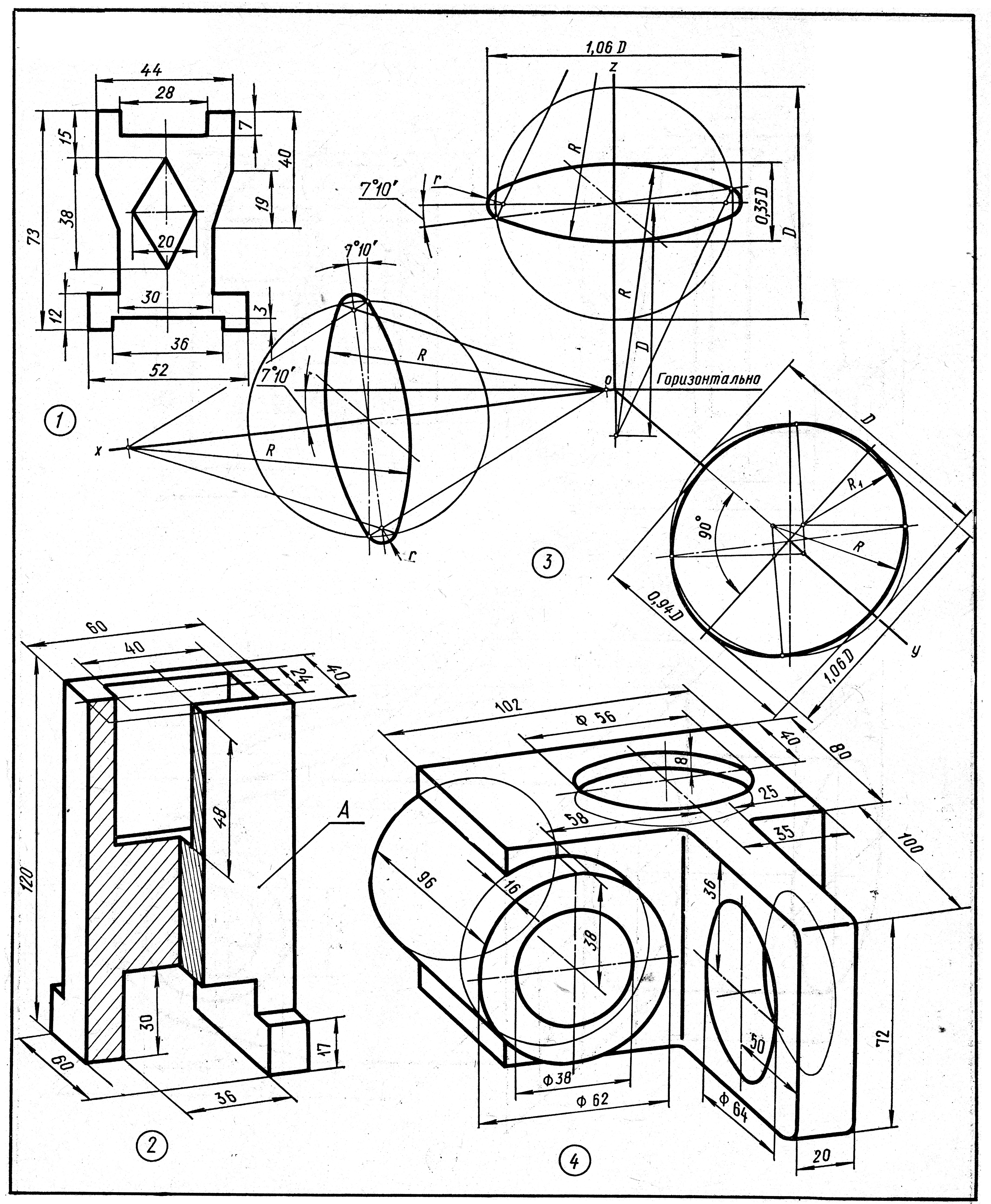

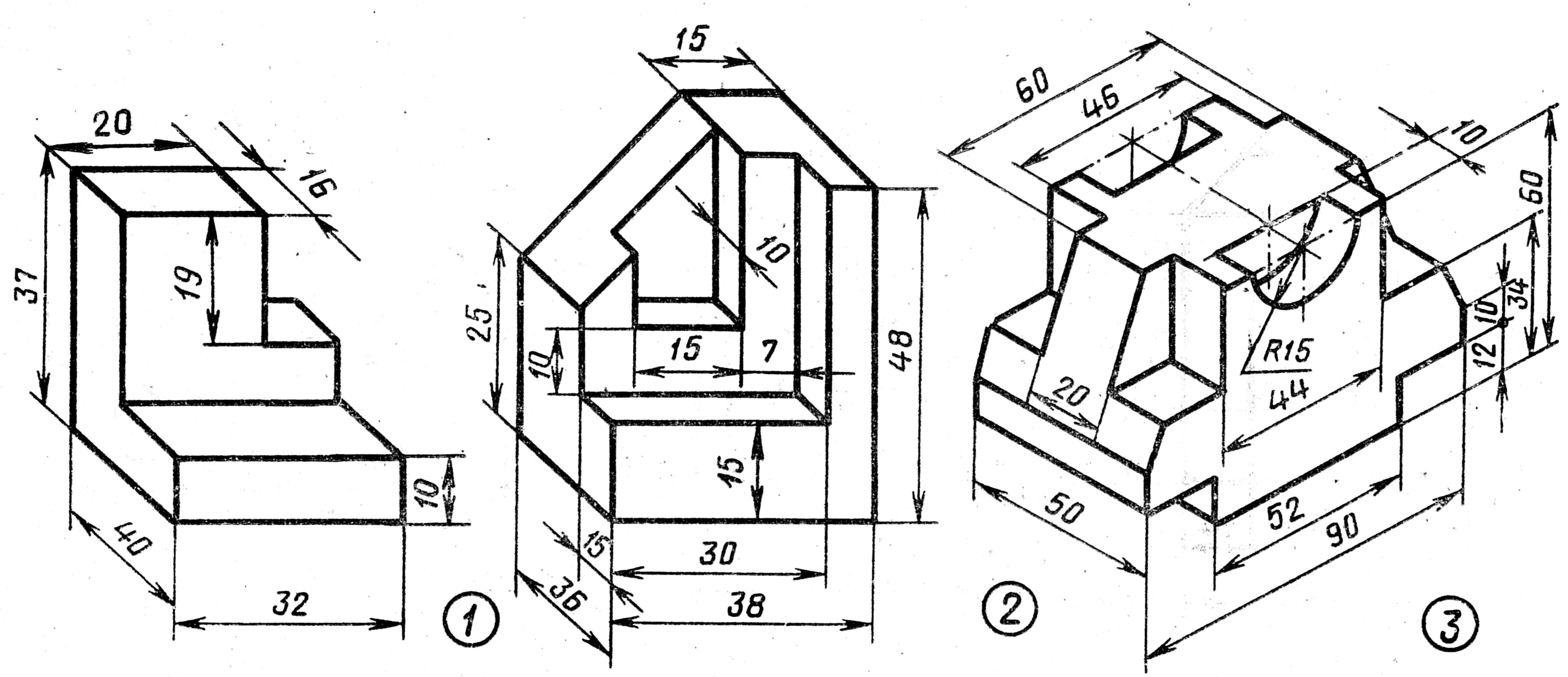

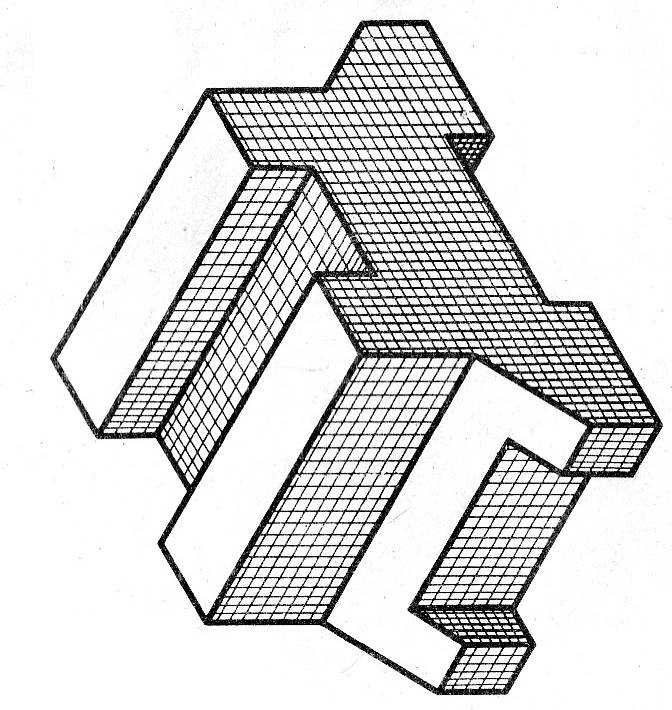

Выполнить по аксонометрической проекции чертеж модели (построить три проекции и нанести размеры)
10. Изображения
10.1 Виды основные
Задание
22

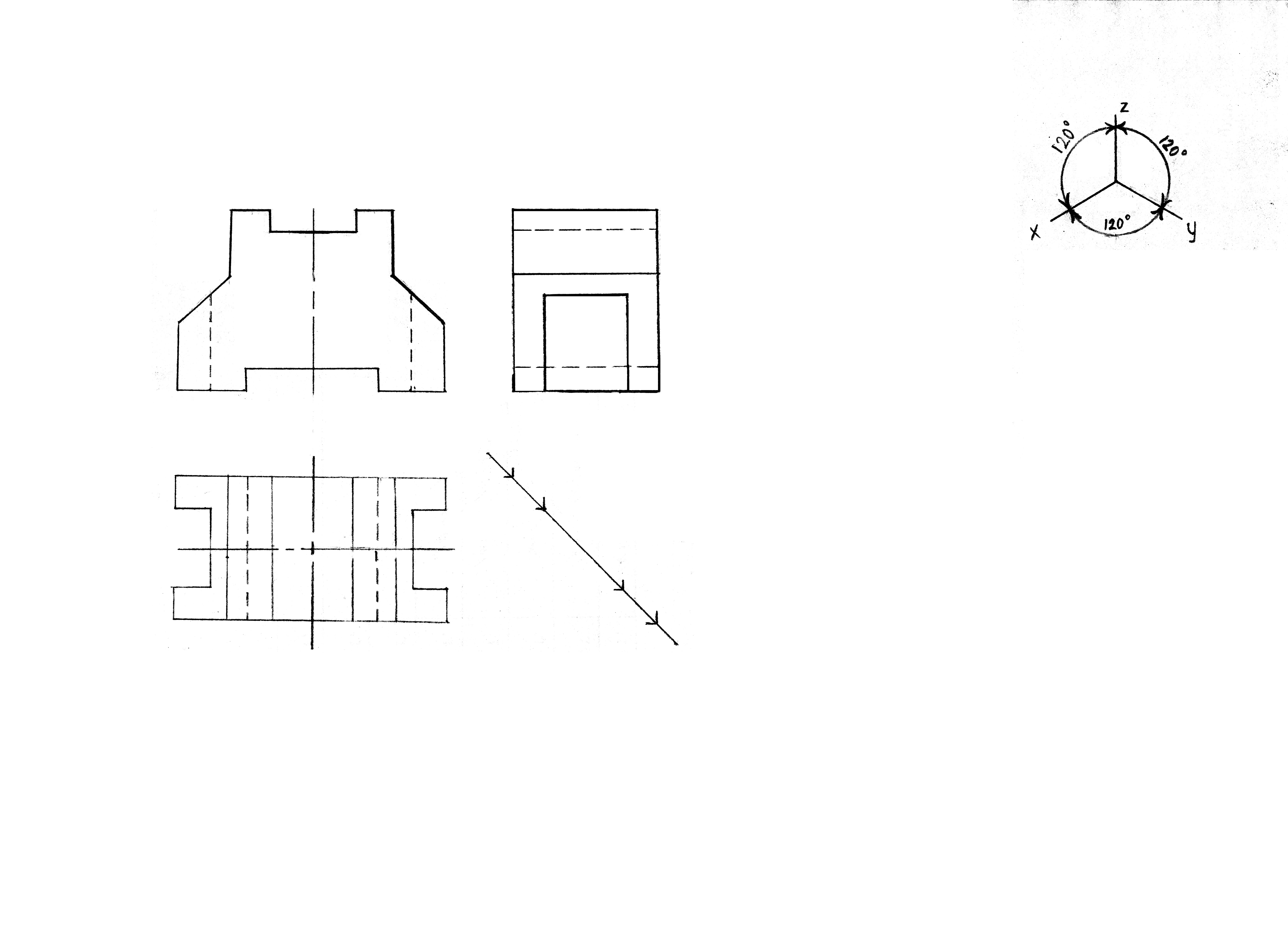

Построить третий вид по двум данным и аксонометрическую проекцию
__________ _ ____________
10.2. Разрезы
Задание
23
Построить третий вид, выполнить необходимые разрезы и аксонометрию с вырезом.
Заменить вид слева разрезом А-А.
3.4. Заменить вид спереди разрезом А-А.

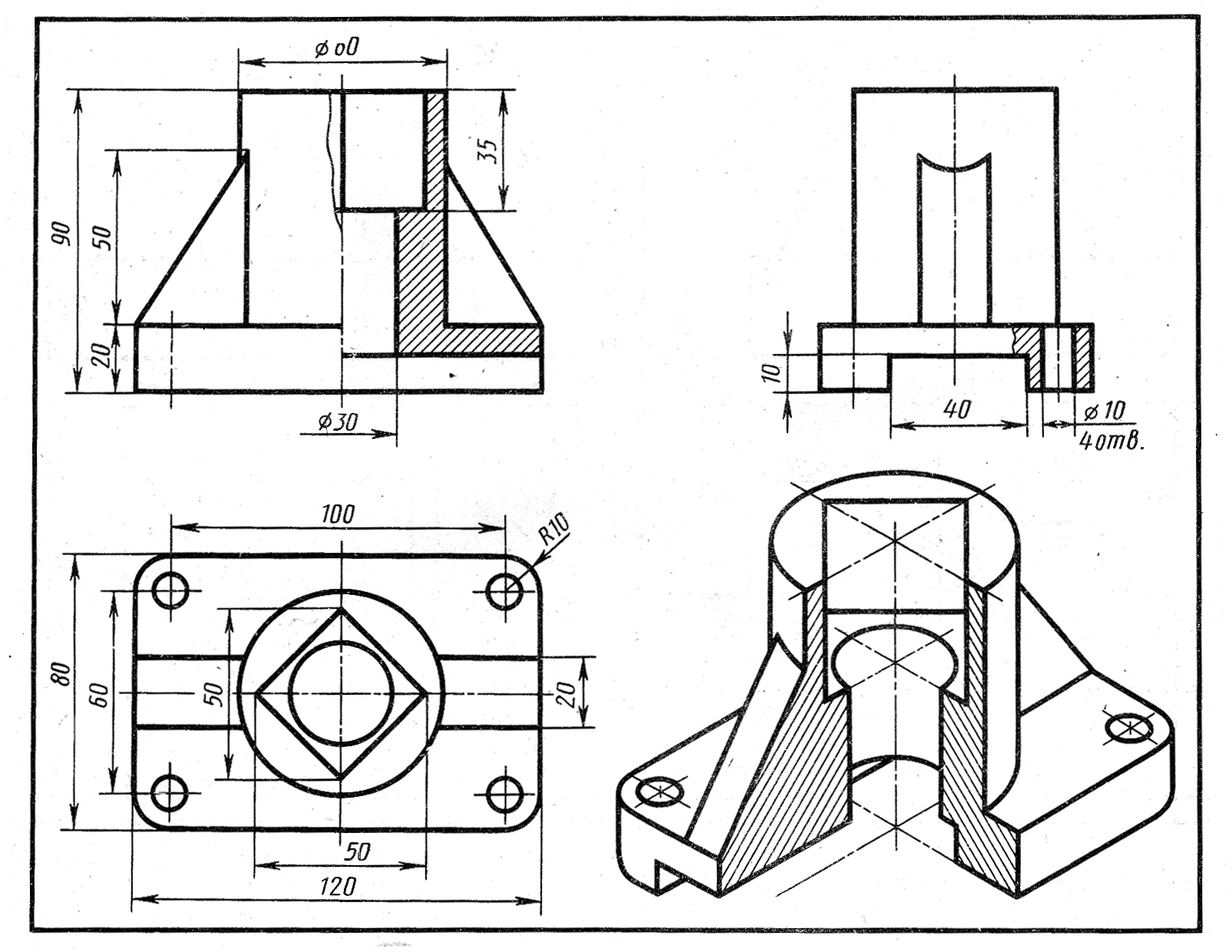

Образец графической работы ”Разрез простой”
10.3 Виды местные, дополнительные, выносные элементы

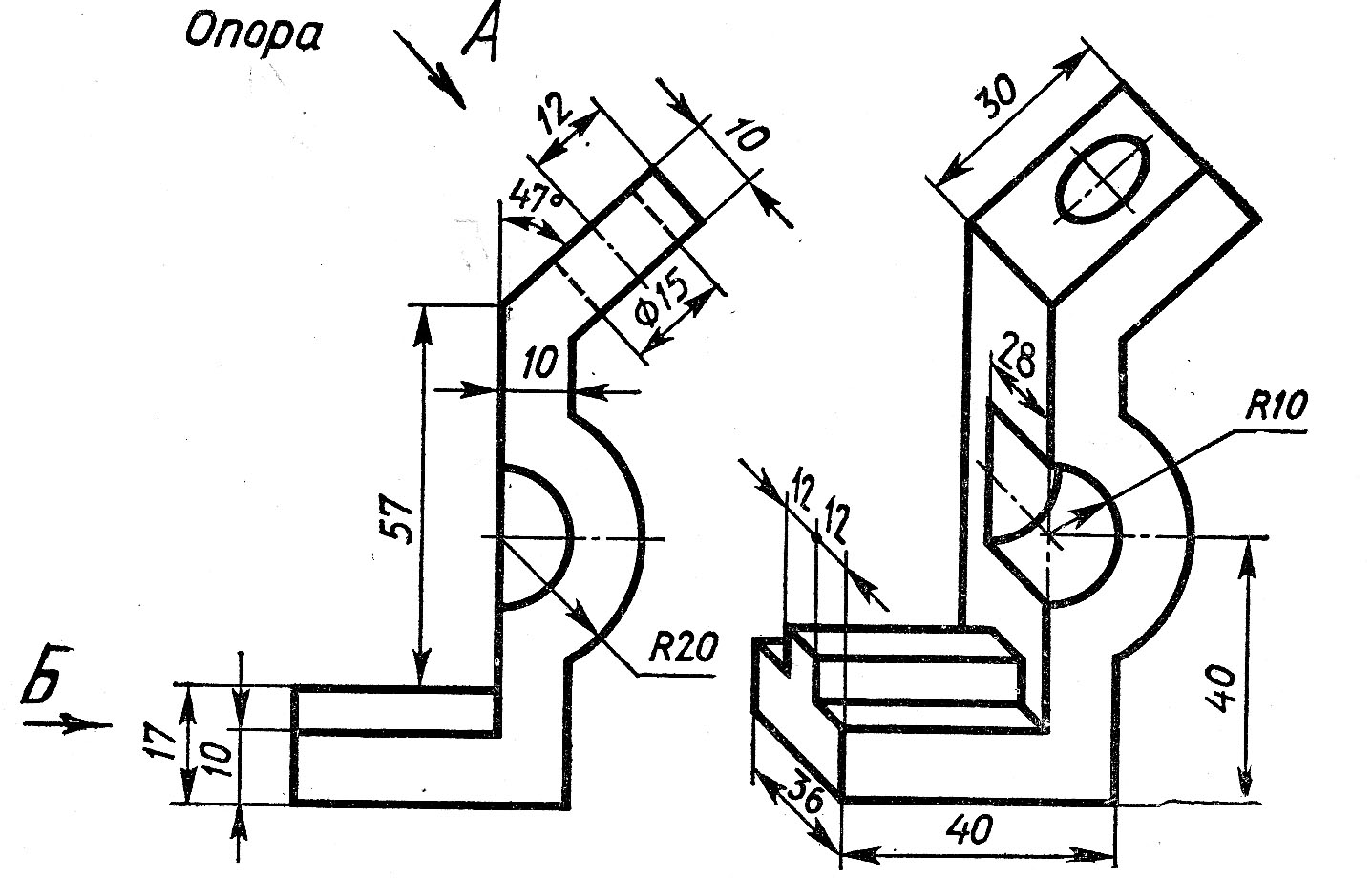

Опора
Задание
24

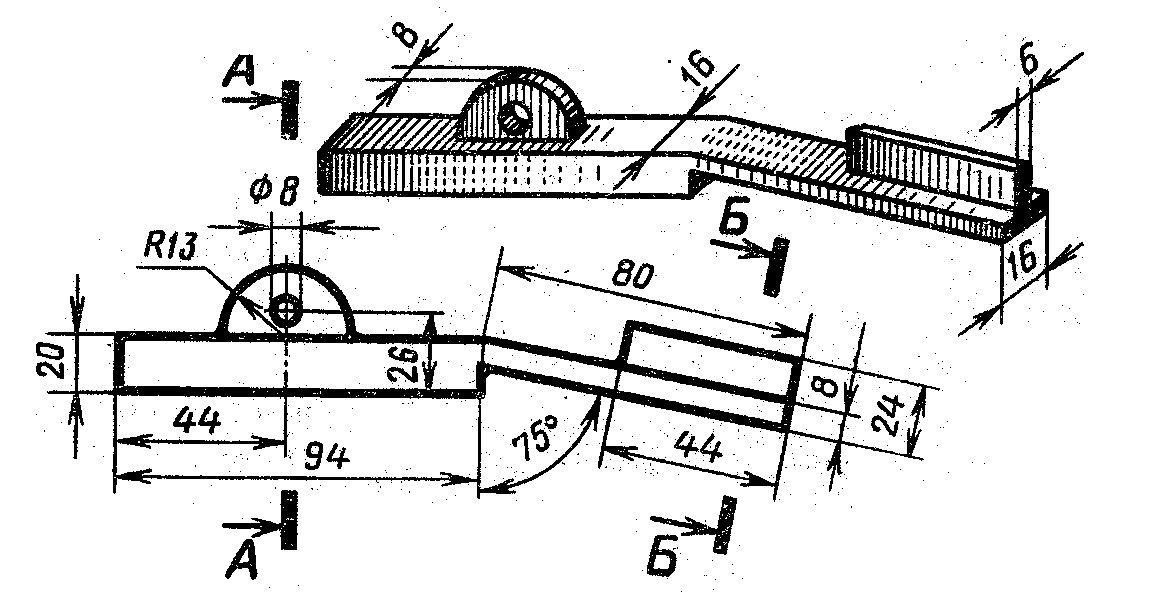

Построить виды А и Б
Задание
25

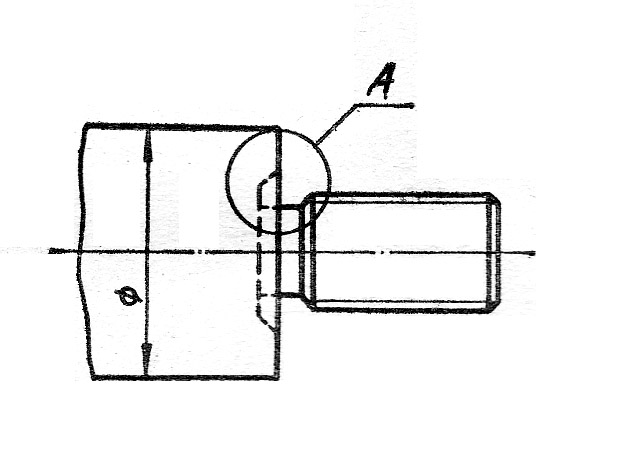

Построить выносной элемент А (см. приложение 1)
10.4 Сечения
Задание
26

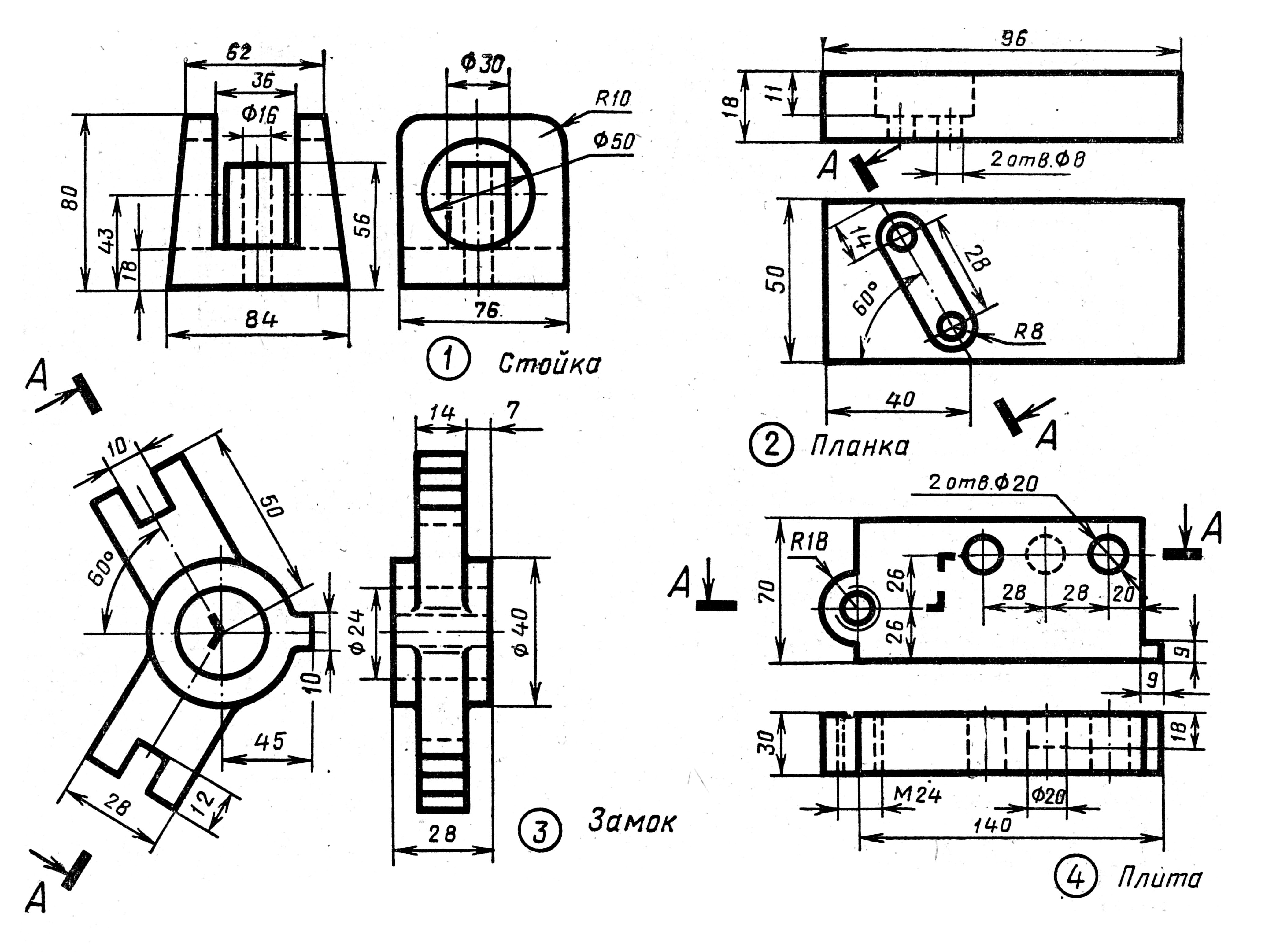

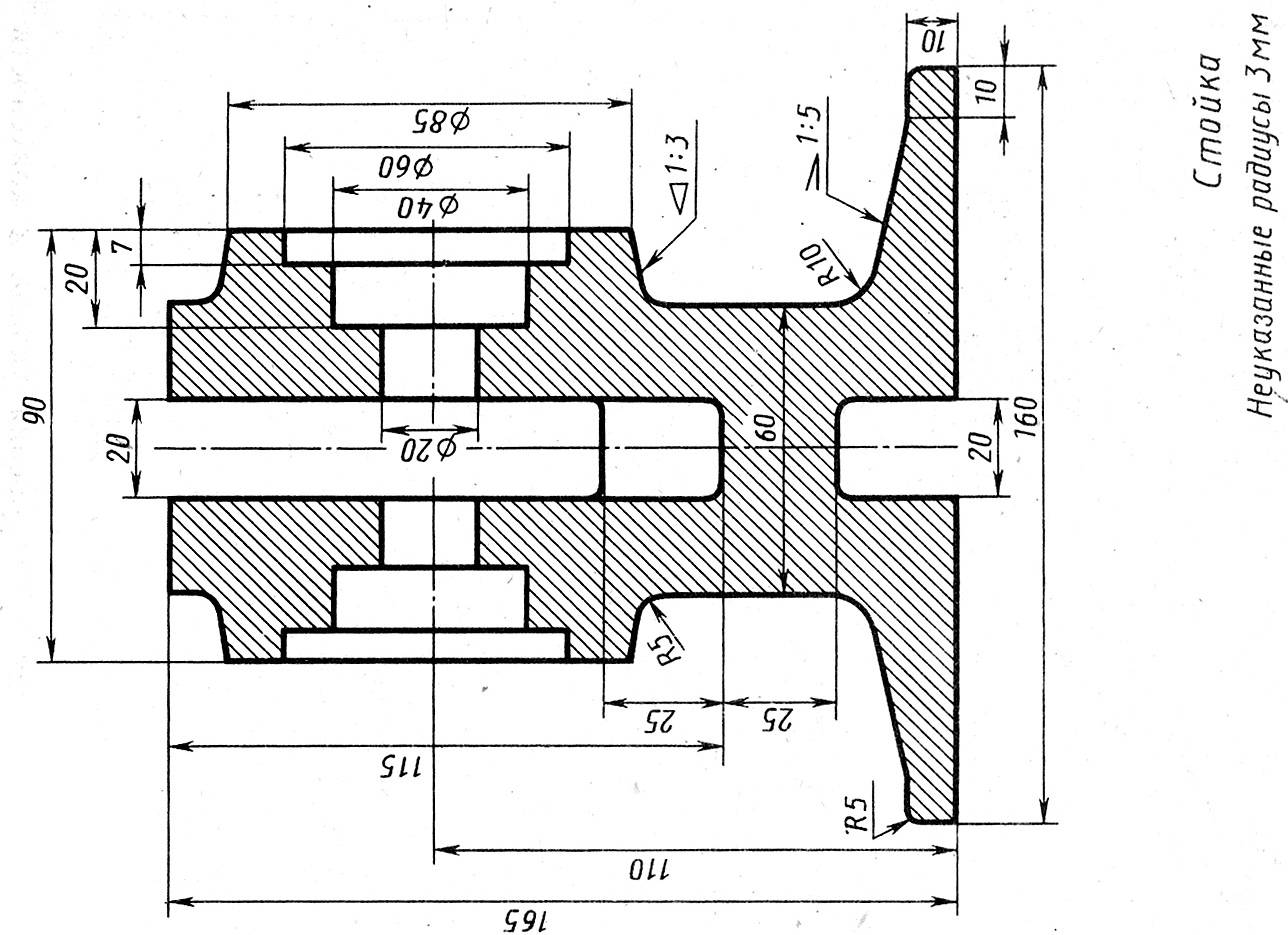

Выполнить главный вид детали и указанные сечения, нанести размеры
1
Задание
27
№ варианта |
Обозначение деталей |
1 |
Гайка М30.4 ГОСТ 5915-70 Шпилька М24х90.58 ГОСТ 17475-80 |
2 |
Шпилька М16х80.58 ГОСТ 17475-80 Винт М16х65.36 ГОСТ 1491-80 |
3 |
Гайка 2М30.4 ГОСТ 5915-70 Винт 2М20х70.36 ГОСТ 1491-80 |
4 |
Винт 2М16х70.36 ГОСТ 17475-80 Болт М36х90.36 ГОСТ 7798-70 |
5 |
Шпилька М24х120.58 ГОСТ 17475-80 Гайка М30.4 ГОСТ 5915-70 |
6 |
Болт М30х100.36 ГОСТ 7798-70 Винт 2М16х75.36 ГОСТ 17475-80 |
7 |
Шпилька М20х90.58 ГОСТ 17475-80 Гайка 2М24.4 ГОСТ 5915-70 |
8 |
Болт М24х75.36 ГОСТ 7798-70 Винт 2М16х70.36 ГОСТ 1491-80 |
9 |
Гайка 2М42.5 ГОСТ 5915-70 Шпилька М20х100.58 ГОСТ 17475-80 |
10 |
Шпилька М24х110.58 ГОСТ 17475-80 Болт М42х110.36 ГОСТ 7798-70 |
11 |
Гайка 2М24.4 ГОСТ 5915-70 Винт 2М16х75.36 ГОСТ 1491-80 |
12 |
Болт М30х80.36 ГОСТ 7798-70 Винт 2М20х70.36 ГОСТ 17475-80 |
13 |
Болт М24х70.37 ГОСТ 7798-70 Шпилька М20х100.58 ГОСТ 17475-80 |
14 |
Шпилька М16х100.58 ГОСТ 17475-80 Гайка М30.4 ГОСТ 5915-70 |
15 |
Винт 2М16х75.36 ГОСТ 1491-80 Болт М36х100.36 ГОСТ 7798-70 |
16 |
Болт М20х76.36 ГОСТ 7798-70 Шпилька М24х110.58 ГОСТ 17475-80 |
Выполнить чертежи двух стандартных крепежных деталей по их действительным размерам. Нанести размеры (см. приложения 1…6)
