Схемы подключения амр к сети Интернет
Автоматизированное рабочее место (АРМ) можно подключить к глобальной сети различными способами:
Подключение второго компьютера к Интернет через роутер
Если в офисе имеется стационарный компьютер и был приобретен второй стационарный компьютер. При этом первый компьютер уже подключен по кабелю, приходящему от оборудования провайдера. Наиболее очевидным в таком случае становится решение, связанное с установкой и настройкой проводного роутера. В этом случае кабель от провайдера подводится к роутеру, а от роутера уже отходит два кабеля к каждому из компьютеров в офисе. Из минусов такого решения можно отметить необходимость прокладки кабеля до второго компьютера и возможное изменение маршрута ввода кабеля от провайдера. Конечно, здесь все зависит от того, где Вы планируете установить роутер. Место установки должно быть расположено в пределах полутора метров от источника переменного тока (розетки) с напряжением 220 В, т.к. роутер требует дополнительное электропитание для своей работы. Роутер может быть, как закреплен на стену, так и установлен на горизонтальную поверхность. В таком случае Вам не требуется приобретать у провайдера еще один дополнительный IP адрес или оформлять второй договор. Несколько компьютеров будут работать по одному лицевому счету. В дальнейшем можно подключить к роутеру еще несколько компьютеров, т.к. запас портов на роутере позволяет и такое, ведь проводной роутер средней руки имеет 4 и более портов для подключения компьютеров. Также стоит отметить, что некоторые модели проводных роутеров имеют USB порт и встроенный Print Server, что дает возможность подключить принтер к роутеру, тем самым получая возможность производить печать на принтере с любого компьютера, который подключен к роутеру. Кроме того, установив роутер, появляется возможность обмениваться информацией между компьютерами сети через сетевое окружение операционной системы компьютера, причем весь внутрисетевой трафик будет скрыт от других пользователей вашего провайдера. Ну и, конечно же, роутер позволит одновременно работать в Интернете и в локальной сети на всех компьютерах, которые к нему подключены. [10]
Если в офисе имеется стационарный компьютер и был приобретен ноутбук. Первый компьютер уже подключен по кабелю, приходящему от оборудования провайдера. В данном случае целесообразнее будет установить беспроводной роутер, который позволит оставить проводное соединение со стационарным компьютером, а сам ноутбук подключить через Wi-Fi технологию. Это позволит работать с Интернет на ноутбуке в любой точке вашего офиса, не обременяя себя проводами. Как и в случае с проводными моделями роутеров, существуют беспроводные варианты с поддержкой USB портов, к которым можно подключить принтер и осуществлять печать с любого компьютера, подключенного к домашней сети. Также стоит упомянуть, что к роутеру можно подключить сетевой жесткий диск, к примеру, сетевое хранилище MyBook с последующим доступом к нему через сетевое окружение, что очень удобно.[4]

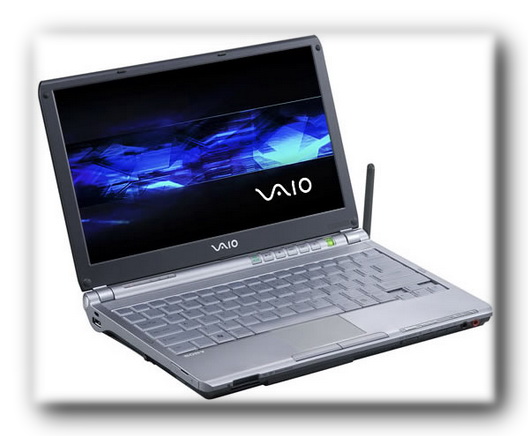

Рисунок 11 - Wi-Fi (WiFi) модуль на ноутбуке Sony
Вариант с беспроводным роутером также окажется полезным, когда есть желание убрать ранее проложенные по офису провода. Для этого сам роутер устанавливается недалеко от места ввода кабеля провайдера в офисе (при этом не следует забывать, что роутеру требуется дополнительное электропитание) и кабель провайдера заводится непосредственно в роутер. Все остальные компьютеры при этом по необходимости оснащаются Wi-Fi модулями и в перспективе работают через беспроводную технологию связи. Для стационарного компьютера возможно 2 наиболее популярных способа оснащения беспроводным модулем. Первый – это установка Wi-Fi модуля в PCI слот расширения вашего компьютера. Для этого требуется снятие боковой крышки корпуса системного блока и в случае защиты крышки от снятия посредством гарантийной пломбы такой вариант зачастую оказывается неприемлем. В таком случае на помощь придет возможность установки Wi-Fi модуля в свободный USB порт Вашего компьютера. Вариант с USB зачастую выглядит более выигрышным за счет большей свободы в отношении места установки радио модуля. Как правило, все USB адаптеры беспроводной связи комплектуются специальным удлинителем 1.5-2 м длины, с помощью которого можно варьировать место установки модуля, тем самым добиваясь более уверенного сигнала от роутера.
Подключение второго компьютера к Интернет через отдельный договор с провайдером
Если в офисе уже имеется один компьютер и Вам хотелось бы подключить второй компьютер с отдельным лицевым счетом у провайдера. Тут следует заметить, что подобный вариант для начала следует согласовать с Вашим провайдером. Если провайдер согласен, то дальнейшее проектирование рабочей сети сводится к заключению второго договора и установке свитча (неуправляемого коммутатора) на месте прихода кабеля от провайдера. Далее от свитча проводится по одному кабелю до каждого из компьютеров. Каждый из рабочих компьютеров при этом получает собственный IP адрес, предоставленный провайдером. Тут следует отметить, что вместо свитча, работающего по технологии Ethernet, возможно установить Wi-Fi точку доступа и подключить рабочие компьютеры по радиоканалу. Соответственно, каждому из рабочих компьютеров в таком случае потребуется свой клиентский радио модуль.

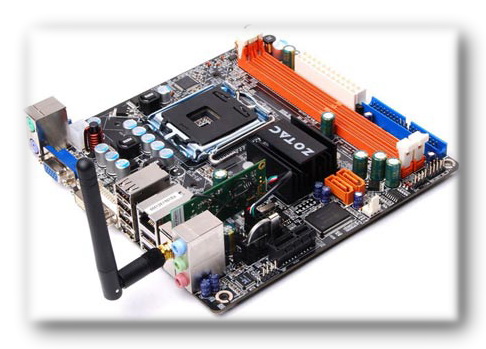

Рисунок 12 - Wi-Fi антенна на материнской плате компьютера
Подключение второго компьютера к Интернет через первый компьютер
Если в офисе имеется стационарный компьютер и есть желание подключить через него второй компьютер, не приобретая относительно дорогостоящего оборудования. Здесь сразу следует заметить, что в таком случае будете вынуждены постоянно держать включенным первый компьютер, когда на втором компьютере захочется выйти в Интернет. Кроме того, в случае если Ваш провайдер – БИГ Телеком, то Вы не будете иметь возможности пользоваться локальной сетью на втором компьютере, так будет доступен только Интернет. Это справедливо, если не поднимать на первом компьютере прокси-сервер для должной маршрутизации трафика, а все делать исключительно средствами Windows.

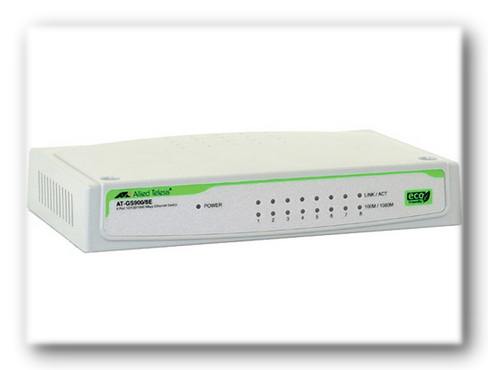

Рисунок 13 - Свитч
Итак, теперь рассмотрим – какое оборудование необходимо для подключения в этом случае. На первом компьютере Вам потребуется установить две сетевых карты – одна из них будет работать для связи с вашим провайдером, а вторая будет служить для связи с другим компьютером. Соответственно, второй компьютер тоже оснащается сетевой картой для связи с первым компьютером. Далее две сетевых карты для внутренней связи соединяются между собой через специальный кросс кабель. После чего средствами операционной системы настраивается общий доступ в Интернет для второго компьютера. Последний способ подключения второго компьютера к интернету через первый оказывается быстрее, чем в случае с относительно медленным роутером. Это особенно заметно, например, при работе с torrent закачками. [6]
Подключение через выделенный сервер
Сети на основе сервера применяются в тех случаях, когда в сеть должно быть объединено много пользователей. В этом случае быстродействия одноранговой сети может не хватить. Поэтому в сеть включается специализированный компьютер - сервер, который обслуживает только сеть и не решает никаких других задач (рис. 14). Такой сервер называется выделенным. Серверы специально оптимизированы для быстрой обработки сетевых запросов на разделяемые ресурсы и для управления защитой файлов и каталогов.
Сервер может работать как при Ethernet подключении к провайдеру через выделенный канал, так и при dial-up или ADSL подключении через модем. Данное решение позволяет легко интегрироваться в крупную сеть (WAN) масштаба «район» или «предприятие», обеспечивая, при этом, свою автономность и независимость. Серверы могут выполнять и некоторые другие задачи: сетевая печать, выход в глобальную сеть, связь с другой локальной сетью, обслуживание электронной почты и т.д. Количество пользователей сети на основе сервера может достигать нескольких тысяч. Одноранговой сетью такого размера просто невозможно было бы управлять.
После установки и настройки в конкретной сетевой среде, сервер не требует обслуживания и может работать круглосуточно. Установка и настройка занимает несколько часов.
Получение настроек и подключение клиентов к системе происходит автоматически. «Внутренняя» локальная сеть предоставляет пользователям комфортные условия для работы, не требующие специальной квалификации и участия администратора.
Сервер обеспечивает следующие функции:
шлюз в местную сеть интернет-провайдера (WAN) по выделенному каналу.
поддержка офисной локальной сети (LAN): подключение клиентов по кабелю Ethernet и/или по радиоканалу через WiFi (как к «точке доступа»).
широкополосный доступ в интернет, в том числе через VPN-канал или PPPoE.
функции сетевого экрана (FireWall), WEP/WPA шифрование в канале WiFi, надёжную защиту от несанкционированного проникновения во внутреннюю (домашнюю) сеть, защиту от сетевых вирусов и т.д.
оптимизация, сокращение объёма трафика и увеличение скорости доступа в интернет благодаря таким сетевым сервисам, как собственный DNS и Proxy.
дополнительные сетевые сервисы, такие как: сервер печати, файл-сервер, web-сервер и т.д.
Клиентская часть может включать в себя проводную локальную сеть Ethernet, а также мобильных клиентов WiFi. Количество компьютеров во внутренней локальной сети теоретически неограничено.
Рис. 14. Структура сети с выделенным сервером
Уникальная гибкость системы позволяет легко «перенести» сервер физически из одной среды, скажем, - «домашняя сеть» с выделенным каналом, в другую среду, например, - в офис компании, имеющий ADSL подключение к Интернет. Масштабируемость системы позволяет добавлять новые сетевые сервисы и службы при возникновении новых задач. Аппаратная часть комплекса может наращиваться и модифицироваться в соответствии с развитием клиентской стороны, обеспечивая наивысшую производительность.
При больших размерах сети мощности одного сервера может оказаться недостаточно, и тогда в сеть включают несколько серверов.
В любом случае в сети на основе сервера существует четкое разделение компьютеров на клиентов (или рабочие станции) и серверы. Клиенты не могут работать как серверы, а серверы - как клиенты и как автономные компьютеры. Очевидно, что все сетевые дисковые ресурсы могут располагаться только на сервере, а клиенты могут обращаться только к серверу, но не друг к другу. Однако это не значит, что они не могут общаться между собой, просто пересылка информации от одного клиента к другому возможна только через сервер, например через файл, доступный всем клиентам. В данном случае реализуется некоторая «логическая звезда» с сервером в центре, хотя физическая топология сети может быть любой.
Достоинством сети на основе сервера часто называют надежность. Это верно, но только с одной оговоркой: если сервер действительно очень надежен. В противном случае любой отказ сервера приводит к полному параличу сети в отличие от ситуации с одноранговой сетью, где отказ одного из компьютеров не приводит к полному отказу все сети. Бесспорное достоинство сети на основе сервера — высокая скорость обмена, так как сервер всегда оснащается быстрым процессором (или даже несколькими процессорами), оперативной памятью большого объема и быстрыми жесткими дисками. Так как все ресурсы сети собраны в одном месте, возможно применение гораздо более мощных средств управления доступом, защиты данных, протоколирования обмена, чем в одноранговых сетях.
К недостаткам сети на основе сервера относятся ее громоздкость в случае небольшого количества компьютеров, зависимость всех компьютеров-клиентов от сервера, более высокая стоимость сети вследствие использования дорогого сервера. Но, говоря о стоимости, надо также учитывать, что при одном и том же объеме сетевых дисков большой диск сервера получается дешевле, чем много дисков меньшего объема, входящих в состав всех компьютеров одноранговой сети.
