48.Назначение и технические данные бркп дц «Сетунь».

БРКП предназначен для сбора, предварительной обработки и передачи инф-ии о состоянии двухпозиционных объектов контроля (сигналы ТС в устройствах ДЦ).

БРКП изготавливается с в соответствии с ТУ и предназначен для эксплуатации в закрытых, отапливаемых и вентилируемых помещениях.

Габаритные размеры: длина – 20,9 см, ширина – 7,6 см, высота – 15,2 см. Масса БРКП не более 750 грамм.

БРКП предназначен для работы от сети постоянного тока напряжением 18,5/36В, потребляемая мощность не более 5В. Время готовности БРКП менее 1 мин, после включения напряжения питания. Количество подключаемых ко входам двухпозиционных датчиков – 32. Напряжение гальванической развязки от устройств ЭЦ не менее 3000В. Параметры сигнала, поступающего на входы БРКП – напряжение постоянного или переменного тока частотой 50 Гц – 18,5/26,4В.

БРКП обеспечивает передачу инф-ии о состоянии контролируемых датчиков по интерфейсу RS-485. Скорость обмена инф-ей по интерфейсу не менее 9600 бод. Вид передачи сигнала – дифференциальный. Максимальная удаленность от приемника сигнала не более 1200 км.

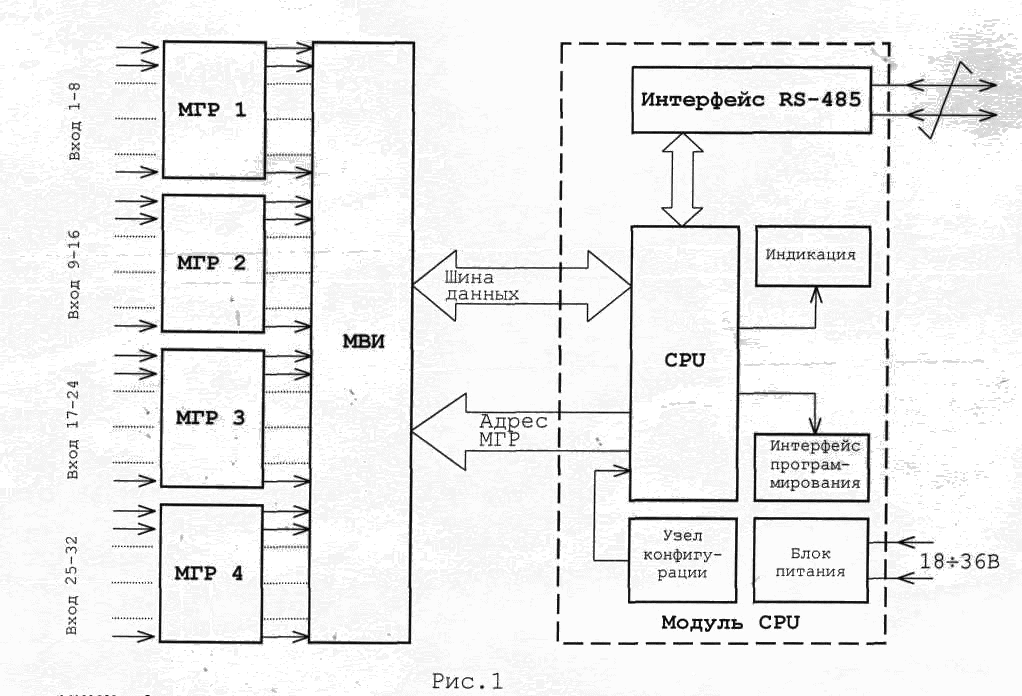

С труктурная схема БРКП.

В состав БРКП входят:

- модуль процессора;

- модуль вида инф-ии (МВИ);

- модуль гальванической развязки (МГР1…МГР4).

На плате модуля процессора собраны узлы интерфейса, блока питания, конфигурация и узел программирования.

Конструктивно БРКП представляет собой блок, в котором расположены модуль процессора, модуль ввода инф-ии и четыре МГР. Соединение с внешними цепями осуществляется посредством разъемов. Сигнальные цепи и питание подводятся к 42 контактному разъему типа РП – 10, а интерфейс к двум разъемам типа DB- 9. Индикация режимов работы выполнена на трех светодиодах: зеленом и двух красных. Зеленый светодиод индицирует о наличии пятивольтового питания, а красные – о состоянии линии связи и обращении к данному блоку центрального устройства (ББКП).

49.Взаимодействие и обмен инф-ей бркп и ббкп.

Рассмотрим работу блока расширения при приеме и передаче инф-ии. После инициализации программного обеспечения процессор выставляет сигнал низкого уровня на вывод PD2 (порт D) контакт 12 DD5 и тем самым переводит микросхему DD6 в режим приема. Запросы посылаемые ББКП поступают на разъем Х2 (Х3) и далее на контакты 6 и 7 DD6. После преобразования поступившей инф-ии в микросхеме DD6 сигнал R×D с контакта 4 DD6, поступает в процессор на контакт 11, который его анализирует. Если поступивший запрос относится к данному БРКП, то процессор устанавливает сигнал высокого уровня на контакте 12 переводя микросхему DD6 в режим передачи. Далее процессор транслирует инф-ию из буфера передачи (сигнал T×D) по цепи: контакт 10 DD5 – контакт 1 DD6. Микросхема DD6 преобразует сигнал и передает инф-ию центральному устройству. После окончания передачи процессор переводит микросхему DD6 в режим приема.

Конфигурация БРКП сводится к установке адреса блока с помощью переключателей SA1 – SA5. Переключатели SA6 - SA8 зарезервированы для других модификаций блока. Узел индикации состоит из трех светодиодов. При штатной работе системы на узле индикации горят два светодиода: светодиод №3 (зеленый) индицирует о наличии внутреннего электропитания «+5В»; светодиод №2 (красный) мигает, что говорит о том, что БРКП получает запросы и отвечает на них.

Если БРКП не получает запросов светодиод №1 и №2 горят ровным светом. Если БРКП получает запросы, но ион адресованы не к нему или искажены, то горит светодиод №2 ровным светом.

Интерфейс программирования предназначен для записи программного обеспечения в процессор. В его состав входят:

- резисторы R36 – R39$

- разъем Х4. Интерфейс подключен к порту «В» процессора.

Блок питания вырабатывает напряжение постоянного тока.

Блок расширение контролируемого пункта не требует технического обслуживания. Техническое состояние БРКП проверяется по факту не получения сигнала ТС.
