ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ РФ

ГОУВПО «Курский государственный технический университет»

Кафедра конструирования и технологии электронных вычислительных средств

Лабораторная работа №3

РАСЧЕТ ДИФФУЗИОННОГО ПРОФИЛЯ ЛЕГИРУЮЩИХ ПРИМЕСЕЙ В КРЕМНИИ ПРИ РАЗЛИЧНЫХ

РЕЖИМАХ ДИФФУЗИИ

Выполнил студент группы КС-61

Смирнов А. В.

Проверил доцент Умрихин В. В.

Курск, 2008

Цель работы: изучить физические основы процесса диффузии и методику рас­чета диф­фузионных профилей при диффузии из постоянного источника и слоя конечной толщины в полуограниченное тело.

Теоретическая часть

1.Физические основы процесса диффузии

Перенос вещества, обус­ловленный хаотическим тепло­вым движением атомов, в направлении уменьшения их концентрации называ­ется диффузией. Диффузия в крис­талле, находящемся в состоянии химического равновесия (однород­ный химический состав, однородное распределение дефек­тов), назы­вается самодиффузией. Диффузия атомов в кристалле при наличии градиента химического потенциала (градиента концентрации вещест­ва) носит название гетеродиффузии, химической диффузии или просто диффузии.

Диффузия атомов в кристаллической решетке осуществляется от­дельными скачками из одного положения равновесия в другое. Длина таких элементарных перемещений имеет порядок постоянной решетки, т.е. несколько десятых долей нанометра. Возможны три механизма атомных скачков: взаимный обмен местами, движение по вакансиям и перемещение по междоузлиям. Пер­вый механизм может осуществляться при одновременном обмене местами двух (простейшим актом диффузии (рис.2.1,а) – атом должен преодолеть большой потенциаль­ный барьер) и бо­лее соседних атомов. При кольцевом обмене (рис.2.1,6) три, четыре или большее число атомов согласованно пере­мещаются на одно межатомное рассто­яние. При таком перемещении потенци­альный барьер, преодолеваемый каждым атомом, меньше, чем в первом случае. Однако вероятность осуществления такого диффузионного механизма умень­шается. Диффузионные процессы, обусловленные механизмом атомных скачков, могут проте­кать в со­вершенных кристаллических решетках с рыхлой упаковкой.

Диффузия по вакансиям происходит следующим образом: вначале в ре­шетке образуются вакансии, затем они последовательно переме­шаются по кри­сталлу (рис.2.2, а).

При диффузии атомов по междоузлиям происходят перескок атома из узла решетки в междоузлие и последующие перемещения его уже только по ним (рис.2.2,б).

Эти два механизма диффузии наиболее вероятны в реальных кристаллах с большой концентрацией дефектов. Атомы, в узлах кристаллической решетки, на­ходятся в непрерывном тепловом движении около центра равновесия. Часть из них приобретает энергию, достаточную для пре­одоления по­тенциального барьера, удерживающего их в положении равнове­сия. Такие атомы переходят из положения равновесия в узле решетки в нерав­новесное положение в междоузлии. При этом образуется дефект по Френкелю (атом в междоузлии и пустой узел - вакансия).

Наряду с дефектами по Френкелю в кристаллической решетке мо­гут обра­зовываться только вакансии - дефекты по Шоттки. Они воз­никают при выбросе за счет тепловых колебаний одного из поверх­ностных атомов из положения равновесия так, что он сохраняет с кристаллом только частичную связь (адсор­бированное состояние).

Вакансии, образующиеся за счет дефектов по Френкелю и по Шоттки, в результате тепловых колебаний могут быть легко замещены соседними ато­мами, что приводит к их перемещению по узлам крис­таллической решетки. В кристалле при тепловом равновесии содер­жится определенное количество ва­кансий. Их концентрация увеличивается с температурой по экспоненциальному закону:

(2.1)

где - энергия, затрачиваемая на образование вакансии; - постоянная Больцмана; T – температура кристалла.

а) б)

Рис.2.1. Механизм диффузии при обмене местами атомов

а) б)

Рис.2.2.Механизм диффузии атомов по вакансиям и междоузлиям.

При достижении концентрацией значения (т.е., ког­да коли­чество вакансий приближается к % от количества узлов) кристалл пла­вится.

Внедренные в междоузлия атомы могут относительно легко пере­мещаться по ним, так как они связаны с решеткой слабее, чем ато­мы, находящиеся в уз­лах. За счет этого атомы в решетке с дефекта­ми могут обладать достаточно вы­сокой подвижностью. Скорость пере­мещения атомов, выраженная как вероят­ность их перехода из одного равновесного положения в другое вследствие ста­тистического харак­тера процесса, возрастает с повышением температуры по экспоненци­альному закону:

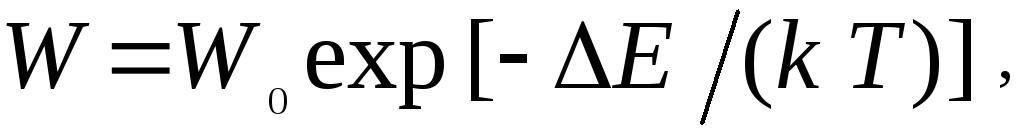

(2.2)

где - потенциальный барьер (энергия активации), преодолеваемый атомом при переходе из одного положения равновесия в другое, вы­сота которого опре­деляется характером химической связи атомов в кристалле и механизмом диф­фузии.

Среднее время нахождения атома в одном из положений равнове­сия

(2.3)

Здесь - постоянная, соизмеримая с периодом собственных колеба­ний атомов в узлах решетки ().

Для определения коэффициента диффузии в твердом теле можно восполь­зоваться выражением для коэффициента диффузии, полученным из кинети­ческой теории газов. В отличие от газов элементарные перемещения атомов в кристаллах осуществляются на постоянное расстояние, равное или кратное пе­риоду решетки а. Поэтому коэффициент диффузии в кристалле

(2.4)

где - коэффициент, зависящий от структуры кристалла и механиз­ма диф­фузии.

Для объемно-центрированной кубической решетки при диффузии по ва­кансиям = 8 , а при диффузии по междоузлиям = 1/24.

С учетом (2.4) выражение для коэффициента диффузии может быть пред­ставлено в виде

(2.5)

где

Выражение (2.5) справедливо для процессов самодиффузии и диффузии, примесных атомов, как по вакансиям, так и по междоузлиям кристаллической решетки.

Механизмы диффузии различных элементов определяются главным обра­зом типом твердого раствора, который они образуют в кристал­лической ре­шетке, т.е. тем, располагаются ли примесные атомы в узлах или междоузлиях кристаллической решетки (твердые растворы замещения или внедрения соот­ветственно) или образуют растворы смешанного типа (атомы размещаются по узлам и междоузлиям).

При диффузии примесных атомов по вакансиям одновременно про­текает процесс самодиффузии. Однако этот процесс идет значительно медленнее, так как химическая связь между атомами вещества силь­нее связи примесных ато­мов с решеткой.

Механизмы диффузии примесных атомов в кристаллической решет­ке при изменении температуры и концентрации примеси может изме­няться. В проме­жуточной переходной области возможна диффузия по обоим механизмам. При изменении механизма диффузии изменяются и параметры

Существенное влияние на скорость диффузии оказывают атомы примеси и другие дефекты, присутствующие в кристалле. Локальная деформация решетки вблизи примесного атома приводит к уменьшении энергии связи между сосед­ними атомами, что увеличивает вероят­ность образования вакансий. При вакан­сионном механизме диффузии это приводит к увеличению скорости диффузии. Энергия активации процесса диффузии может изменяться также вследствие ку­лоновского взаимодействия между атомами диффузанта и присутствующей в решет­ке примеси. Так, в германии и кремнии наличие акцепторной примеси ускоряет, а наличие донорной примеси замедляет процесс диффузии атомов донора.
