Устройство системной (материнской) платы.

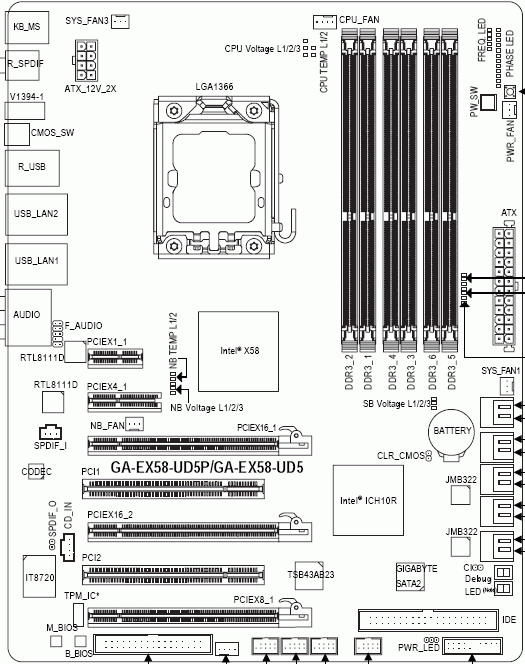

1.Схема устройства материнской платы с указанием размещение на ней основных компонентов.
2.Понятие форм-фактора. Привести таблицу с форм-факторами материнской платы.
Форм-фактор (от англ. form factor) — стандарт, задающий габаритные размеры технического изделия, а также описывающий дополнительные совокупности его технических параметров, например форму, типы дополнительных элементов размещаемых в/на устройстве, их положение и ориентацию.
Форм-фактор (как и любые другие стандарты) носит рекомендательный характер. Спецификация форм-фактора определяет обязательные и дополнительные компоненты. Однако подавляющее большинство производителей предпочитают соблюдать спецификацию, поскольку ценой соответствия существующим стандартам является совместимость материнской платы и стандартизированного оборудования (периферии, карт расширения) других производителей в будущем.
форм-фактор размеры (мм) |
форм-фактор размеры (мм) |
||
WTX |
356 × 425 |
microATX (min.) |
171 × 171 |
AT |
350 × 305 |
Mini-ITX |
170 × 170 |
Baby-AT |
330 × 216 |
EPIC (Express) |
165 × 115 |
BTX |
325 × 266 |
ESM |
149 × 71 |
ATX |
305 × 244 |
Nano-ITX |
120 × 120 |
EATX (Extended) |
305 × 330 |
COM Express |
125 × 95 |
LPX |
330 × 229 |
ESMexpress |
125 × 95 |
microBTX |
264 × 267 |
ETX/XTX |
114 × 95 |
NLX |
254 × 228 |
Pico-ITX |
100 × 72 |
Ultra ATX |
244 × 228? |
PC/104 (-Plus) |
96 × 90 |
microATX |
244 × 244 |
ESMini |
95 × 55 |
DTX |
244 × 203 |
Qseven |
70 × 70 |
FlexATX |
229 × 191 |
mobile-ITX |
60 × 60 |
Mini-DTX |
203 × 170 |
CoreExpress |
58 × 65 |
EBX |
203 × 146 |
|
|
3.Конструкция модулей озу (Внешний вид модуля с нумерацией контактов и таблица назначения всех контактов), (sipp, simm, dimm, dimddr, dimddr2, dimmddr3).
Внешний вид модуля SIMM
Pin |
Non-Parity |
Parity |
Description |
1 |
VSS |
VSS |
Ground |
2 |
DQ0 |
DQ0 |
Data 0 |
3 |
DQ16 |
DQ16 |
Data 16 |
4 |
DQ1 |
DQ1 |
Data 1 |
5 |
DQ17 |
DQ17 |
Data 17 |
6 |
DQ2 |
DQ2 |
Data 2 |
7 |
DQ18 |
DQ18 |
Data 18 |
8 |
DQ3 |
DQ3 |
Data 3 |
9 |
DQ19 |
DQ19 |
Data 19 |
10 |
VCC |
VCC |
+5 VDC |
11 |
n/c |
n/c |
Not connected |
12 |
A0 |
A0 |
Address 0 |
13 |
A1 |
A1 |
Address 1 |
14 |
A2 |
A2 |
Address 2 |
15 |
A3 |
A3 |
Address 3 |
16 |
A4 |
A4 |
Address 4 |
17 |
A5 |
A5 |
Address 5 |
18 |
A6 |
A6 |
Address 6 |
19 |
A10 |
A10 |
Address 10 |
20 |
DQ4 |
DQ4 |
Data 4 |
21 |
DQ20 |
DQ20 |
Data 20 |
22 |
DQ5 |
DQ5 |
Data 5 |
23 |
DQ21 |
DQ21 |
Data 21 |
24 |
DQ6 |
DQ6 |
Data 6 |
Внешний вид модуля DIMM
Pin |
Non-Parity |
72 ECC |
80 ECC |
Description |
1 |
VSS |
VSS |
VSS |
Ground |
2 |
DQ0 |
DQ0 |
DQ0 |
Data 0 |
3 |
DQ1 |
DQ1 |
DQ1 |
Data 1 |
4 |
DQ2 |
DQ2 |
DQ2 |
Data 2 |
5 |
DQ3 |
DQ3 |
DQ3 |
Data 3 |
6 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
7 |
DQ4 |
DQ4 |
DQ4 |
Data 4 |
8 |
DQ5 |
DQ5 |
DQ5 |
Data 5 |
9 |
DQ6 |
DQ6 |
DQ6 |
Data 6 |
10 |
DQ7 |
DQ7 |
DQ7 |
Data 7 |
11 |
DQ8 |
DQ8 |
DQ8 |
Data 8 |
12 |
VSS |
VSS |
VSS |
Ground |
13 |
DQ9 |
DQ9 |
DQ9 |
Data 9 |
14 |
DQ10 |
DQ10 |
DQ10 |
Data 10 |
15 |
DQ11 |
DQ11 |
DQ11 |
Data 11 |
16 |
DQ12 |
DQ12 |
DQ12 |
Data 12 |
17 |
DQ13 |
DQ13 |
DQ13 |
Data 13 |
18 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
19 |
DQ14 |
DQ14 |
DQ14 |
Data 14 |
20 |
DQ15 |
DQ15 |
DQ15 |
Data 15 |

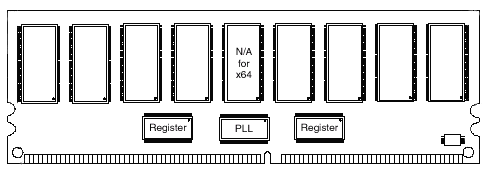

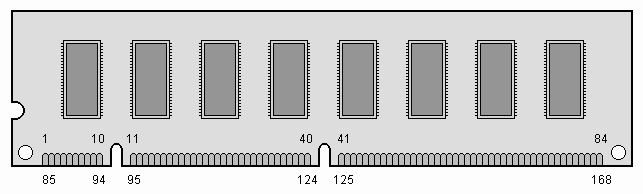

Внешний вид модуля DIMM DDR
Motherboard Pin |
Name |
Direction |
Description |
1 |
VREF |
-?- |
Power supply for reference |
2 |
DQ0 |
-?- |
Data input / output |
3 |
VSS |
-?- |
Ground |
4 |
DQ1 |
-?- |
Data input / output |
5 |
DQS0 |
-?- |
Data strobe input / output |
6 |
DQ2 |
-?- |
Data input / output |
7 |
VDD |
-?- |
Power supply (2,5V) |
8 |
DQ3 |
-?- |
Data input / output |
9 |
NC |
-?- |
Not connected |
10 |
NC |
-?- |
Not connected |
11 |
VSS |
-?- |
Ground |
12 |
DQ8 |
-?- |
Data input / output |
13 |
DQ9 |
-?- |
Data input / output |
14 |
DQS1 |
-?- |
Data strobe input / output |
15 |
VDD |
-?- |
Power supply (2,5V) |
16 |
CK1 |
-?- |
Clock input |
17 |
CK1# |
-?- |
Clock input |
18 |
VSS |
-?- |
Ground |
19 |
DQ10 |
-?- |
Data input / output |
20 |
DQ11 |
-?- |
Data input / output |
21 |
CKE0 |
-?- |
Clock enable input |
22 |
VDD |
-?- |
Power supply (2,5V) |
23 |
DQ16 |
-?- |
Data input / output |

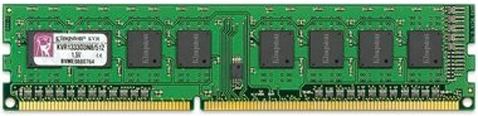

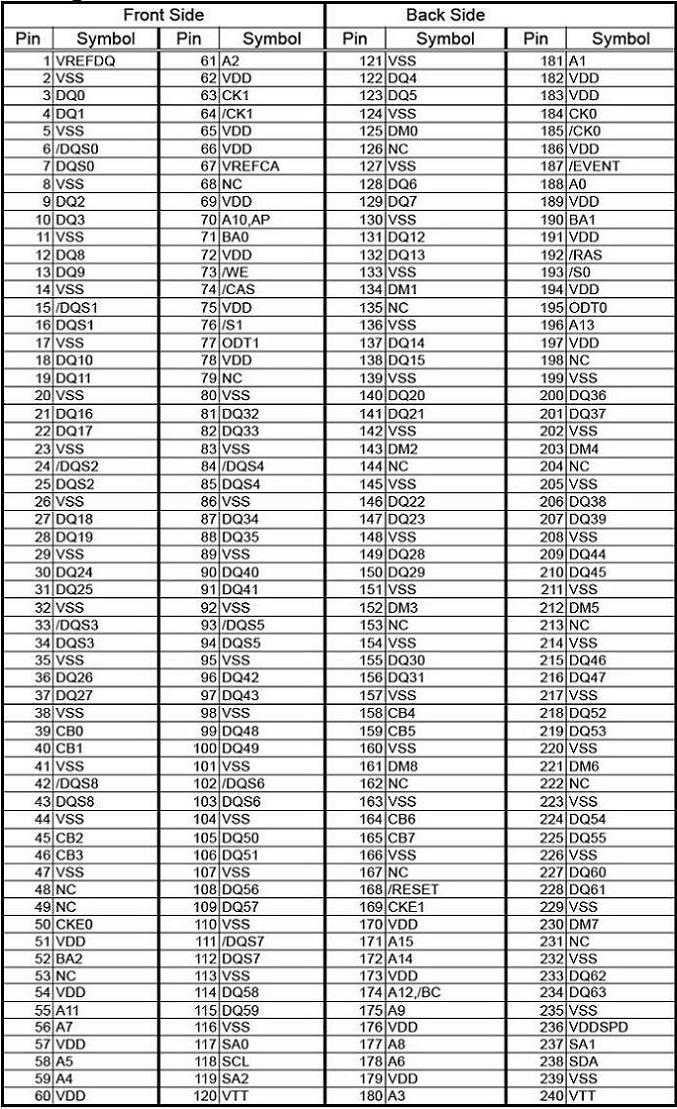

Внешний вид модуля DIMM DDR3
Pin # |
Description |
Pin # |
Description |
1 |
VREF |
121 |
VSS |
2 |
VSS |
122 |
DQ4 |
3 |
DQ0 |
123 |
DQ5 |
4 |
DQ1 |
124 |
VSS |
5 |
VSS |
125 |
DM0 |
6 |
/DQS0 |
126 |
NC |
7 |
DQS0 |
127 |
VSS |
8 |
VSS |
128 |
DQ6 |
9 |
DQ2 |
129 |
DQ7 |
10 |
DQ3 |
130 |
VSS |
11 |
VSS |
131 |
DQ12 |
12 |
DQ8 |
132 |
DQ13 |
13 |
DQ9 |
133 |
VSS |
14 |
VSS |
134 |
DM1 |
15 |
/DQS1 |
135 |
NC |
16 |
DQS1 |
136 |
VSS |
17 |
VSS |
137 |
CK1 |
18 |
NC |
138 |
/CK1 |
19 |
NC |
139 |
VSS |
20 |
VSS |
140 |
DQ14 |
21 |
DQ10 |
141 |
DQ15 |
