Эмиттерный повторитель.
ЭП имеет большое входное сопротивление, небольшое выходное сопротивление, малую входную динамическую емкость и небольшой коэффициент гармоник. Он не дает усиления по напряжению, но усиливает по току. Его входное и выходное сопротивление, коэффициенты усиления по току и напряжению.
Коллектор транзистора подключен к источнику питания Ек. Нагрузка Rн подключена к эмиттерной цепи. Источник сигнала Uвх подсоединен между базой и общим проводом. При подаче входного сигнала токи и напряжения транзистора получают приращение. При положительном (или отрицательном) входном сигнале Uвх токи базы и эмиттера увеличиваются (или уменьшаются), возрастает (уменьшается) падение напряжения на RЭ. Приращение напряжения на нем соответствует выходному сигналу, который будет положительным (отрицательным). Таким образом полярность входного и выходного сигналов в схеме с ОК совпадают, каскад является неинвертирующим усилителем и носит название эмиттерного повторителя.
Название эмиттерный повторитель закрепилось за каскадом с ОК потому, что он передает сигнал с коэффициентом Ku близким к единице и не искажает его форму благодаря наличию ООС.
Широкополосный усилитель.
Часто требуются усилители с весьма широкой полосой пропускания частот. Такие широкополосные усилители получили название видеоусилителей (по применению в телевидении). Для нормальной работы усилителя в широкой полосе частот обычно используют схемы резистивных каскадов, т.к. они обеспечивают наилучшие частотные и фазовые характеристики. Однако с увеличением частоты усиление обычного резистивного усилителя падает в следствие шунтирующего действия входной емкости (Со). Для повышения усиления резистивного каскада и получения линейной фазовой характеристики в схему видеоусилителя включают элементы частотно- фазовой коррекции на верхних и нижних частотах. Кроме того, в широкополосных каскадах используют высокочастотные транзисторы с большой граничной частотой. Транзисторы включают по схеме с ОЭ.
Схема коррекции искажений на высоких частотах.
При практических расчетах, зная Со и fв можно определить Rн и L по следующим формулам:
.

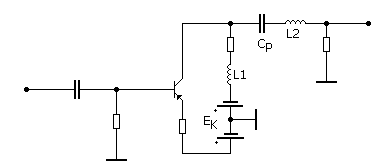

Более совершенной схемой является следующая:
Недостатком таких схем является сложность их расчета и настройки.
Схема коррекции на нижних частотах.
В диапазоне нижних частот реактивное сопротивление конденсатора Сф возрастает, сопротивление нагрузки растет, в следствии чего увеличивается усиление каскада. При правильном выборе величин Rф и Сф можно обеспечить равномерное усиление в области более низких частот.
