Мост Вина- Робинсона.
В отличие от полосового фильтра амплитудно- частотная характеристика на резонансной частоте имеет минимум. Схема применяется для подавления сигналов в определенной частотной области.
Модуль и фазовый сдвиг определяются как:
Двойной т- образный фильтр.
Двойной Т- образный фильтр обладает частотной характеристикой, идентичной частотной характеристике фильтра Вина- Робинсона. Он тоже пригоден для подавления сигналов в определенной частотной области. В отличие от моста Вина- Робинсона выходное напряжение снимается относительно общей точки. Для высоких и для низких частот Ua=Ue.
Модуль и фазовый сдвиг равны:
Колебательный контур.
Колебательный контур с потерями имеет следующие параметры:
- резонансная частота без затухания
,
- резонансная частота с затуханием
,
,
- добротность Q=1/d,
- ширина полосы пропускания
,
- резонансное сопротивление
.
Вольт- амперная характеристика p-n- перехода.

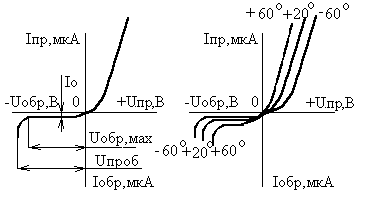

Вольт- амперная характеристика показывает зависимость тока через P-N-переход от значения и полярности приложенного напряжения:
I=I0(e40U-1), (1)
где I0- ток насыщения P-N- перехода, определяемый физическими свойствами полупроводникового материала; U- напряжение, приложенное к P-N- переходу; e=2.718- основание натуральных логарифмов.
Из (1) видно, что при Uпр>0.05 В, т.е. при е40U>>I, ток через P-N- переход с увеличением напряжения резко возрастает (см рис.16, а). При отрицательных напряжениях Uобр начиная с Uобр=0.05 В величина I/e40U<<I и ею можно пренебречь, тогда I=-Iобр=-I0, т.е. обратный ток равен току насыщения и в определенных границах обратного напряжения остается величиной практически постоянной. Ток I0 составляет несколько микроампер и им можно пренебречь. Дальнейшее увеличение обратного напряжения (выше Uобр max) приводит к электрическому пробою P-N- перехода (при Uпроб), сопровождающемуся резким возрастанием обратного тока. Пробой P-N- перехода происходит под действием внутренней электростатической ионизации, в результате которой электронам сообщается энергия, достаточная для освобождения их от парно- электронных связей и преодоления потенциального барьера. Такой вид пробоя называется зенеровским (туннельным ). В результате ударной ионизации атомов полупроводника в районе P-N- перехода носителями, образующими первичный обратный ток, наступает лавинный пробой.
Свойства P-N- перехода существенно зависят от температуры окружающей среды (рис.,б). При недостаточном обеспечении теплоотвода от указанного перехода происходит его перегрев и повышение температуры вызывает увеличение тепловых колебаний электронов основного полупроводника, при этом некоторые из них приобретают энергию, достаточную для разрыва связей с атомами.
