Меловая система к

Меловые отложения представлены нижним и верхним отделами.

Нижний отдел К1

В составе нижнего отдела выделяются песчано-глинистые отложения готеривского, аптского и альбского ярусов суммарной толщиной от 298 до 437 м.

Верхний отдел к2 Верхний мел представлен преимущественно зеленовато-серыми, мергелистыми глинами с прослоями конгломератов. Толщина верхнего отдела колеблется от 28 до 132 м.

Четвертичная система Q

Четвертичные отложения небольшой толщины (2-3 м) повсеместно перекрывают отложения верхнего мела, представлены суглинками и супесями.

Тектоника

В тектоническом отношении район месторождения Жанажол расположен в восточной прибортовой части Прикаспийской впадины, которая отделена от Уральской геосинклинальной зоны Ащисайским и Северно-Кокпектинским разломами.

Одной из характерных черт геологического развития явилось интенсивное опускание территории и формирование мощного осадочного чехла (7-10 км). Основную часть этой толщины составляет подсолевой комплекс, включающий отложения, заключенные между поверхностью докембрийского фундамента и подошвой галогенных осадков кунгурского яруса [2].

Поверхность подсолевых отложений моноклинально погружается на запад, от 2,0-2,5 км близ Ащисайского разлома до 5,5-6,0 км на меридиане купола Беттау.

В пределах указанной моноклинали выделен ряд обособленных ступеней. Последние более четко проявляются по нижним горизонтам и последовательно погружаются к центральной части впадины. С востока на запад выделяются Жанажолская, Кенкиякская, Коздысайская и Шубаркудукская системы ступеней, в пределах которых кровля подсолевого горизонта соответственно находится на глубинах: 3-3,5 км, 3-4 км, 4-5 км и ниже 5 км. К северу от Кенкияка несколько обособленно выделяются Остансукский прогиб, который вдоль западной границы структур Талдышоки, Остансук, Северный Остансук и Байжарык ограничивается нарушением. К северу он непосредственно примыкает к Актюбинскому периклинальному прогибу. Тектонические ступени в значительной степени осложнены разрывными нарушениями.

Одной из особенностей Жанажолской ступени является развитие мощных карбонатных массивов, которые в свою очередь осложнены крупными поднятиями брахиантиклинального типа.

Месторождение Жанажол приурочено к верхней части обширного карбонатного массива, сложенного породами подольско-гжельского возраста. О строении этого массива по более нижним горизонтам можно судить по данным сейсморазведочных работ. На структурной карте по подошве нижней карбонатной толщи пород окско-каширского возраста локализован он в районе скважин № 4 и № 5. По кровле нижней карбонатной толщи, намечаются два локальных свода, оконтуренных изогипсой минус 3200 м. Северный из них расположен в районе скважин № 4 и № 5, южный свод намечается в районе скважины № 18 .

Мозаичная рисовка изогипс остается и по горизонтали, которая характеризуют строение верхней карбонатной толщи пород. По подошве верхнего карбонатного комплекса северный свод Жанажолского поднятия расположен в районе скважин № 4 и № 10; южный свод намечается в районе скважины № 18.

На структурной карте по кровле высокоомного разреза, фиксирующей резкую плотностную границу при смене терригенных пород надкарбонатной толщи сульфатно-карбонатными породами гжельского яруса, Жанажолское поднятие имеет по длинной оси длину 28 км и представляет собой брахиантиклинальную складку субмеридионального простирания, образованную в теле карбонатного массива пород. Она состоит из двух локальных поднятий. Северное в районе скважины № 50 оконтурено изогипсой минус 2300 м. По замкнутой изогипсе минус 2500 м его размеры составляют 10,5 х 5,5 км. Свод южного поднятия залегает на 50 м ниже и оконтурен изогипсой минус 2350 м в районе скважины № 19. Размеры поднятия по изогипсе минус 2500 м составляют 9,5 х 4 км.

Амплитуда поднятия в изученной бурением части составляет порядка 250 м, западное его крыло более крутое (8-10 м) относительно восточного (4-7 м). В целом по всем горизонтам, связанным с границами карбонатных массивов пород, сохраняется унаследованность структурных форм, высокая амплитуда поднятий, их значительные размеры. Лишь по подошве отложений кунгурского яруса, ввиду резкого различия величины мощности подсолевой терригенной толщи пород, которая в пределах площади изменяется от 15 до 600 м, структурный план поднятия как бы нарушается.

Свод северного поднятия немного смещается к востоку и оконтуренный изогипсой минус 1850 м намечается в районе скважин № 5 и № 8.

Структурные карты были зарисованы по кровлям КТ-I и КТ-II на основании применения данных стратиграфического расчленения 284 добывающих и всех разведочных скважин. Общая форма структуры для КТ-I, а также и для КТ-II антиклиналь с южным и северным куполами, с одной седловиной в середине. Направление длинной оси антиклинали ориентировано к северу с отклонением к востоку на 25є.

Структура КТ-I: по структурному плану кровли абсолютная отметка свода южного купола минус 2330 м, абсолютная отметка замыкающей изогипсы минус 2500 м, площадь по замкнутой изогипсе 9,38 км х 4,38 км, высота структуры 170 м; западное крыло данного поднятия круче, с углом падения пластов 10°, восточное крыло пологое, угол падения пластов 7°. Абсолютная отметка свода северного купола минус 2260 м, абсолютная отметка замыкающей изогипсы минус 2500 м, площадь по замкнутой изогипсе 11,25 км x 5,38 км, высота 240 м. Крылья структуры данного поднятия в основном симметричны друг другу, угол падения пластов около 9°.

Рисунок 1.1 - Карты изопахнт для пород терригенной толщи подольского горизонта (A), I-KT (Б), ассельского яруса (В), артинского яруса (Г); структурные карты по кровле II-KT (Д), по размытой поверхности I-KT (E)

а – изопахиты, м; б – изогипсы, м; в – тектонические нарушения; г – области денудации; д – глубокие скважины; палеовалы: I – Урихтау-Южно-Мортукский, II – Кумистобинский, III – Курганский, IV – Жанажол-Алибекмолинский; площади: 1 – Боэоба, 2 – Кенкияк, 3 – Южный Мортук, 4 – Урихтау, 5 – Жагабулак, 6 – Кумистобе, 7 – Кожасай, 8 – Синельниковская, 9 – Жанажол, 10 – Алибекмола

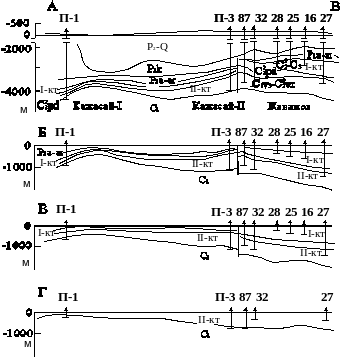

Рисунок 1.2 - Палеотектонические профили Жанажол-Кожасайской группы структур в настоящее время (А), к началу кунгурского века (Б), к началу ассельского века (В), к началу подольского времени (Г)

Структура КТ-II: по структурной карте кровли абсолютная отметка южного свода минус 3110 м, абсолютная отметка замкнутой линии минус 3380 м, площадь по замкнутой изогипсе 12,75 км х 5,38 км, высота структуры 270 м. Западное крыло структуры круче, чем восточное: угол падения пластов западного крыла около 10°, угол падения пластов восточного крыла около 7°. Абсолютная отметка северного свода минус 3050 м, абсолютная отметка замкнутой линии минус 3380 м, площадь по замкнутой изогипсе 11,63 км х 5,5 км, высота структуры 330 м. Два крыла в основном симметричны, а угол падения пластов около 10°.

Нефтегазоносность

Месторождение представляет собой крупное антиклинальное подсолевое поднятие платформенного типа северо-восточного простирания. Продуктивные пласты в нем приурочены к среднегжельскому регионально - нефтегазоносному комплексу пород, представленному двумя мощными толщами карбонатов (КТ-I и КТ-II), сложенных из известняка и доломитов. Глубина залегания продуктивных горизонтов составляет КТ-I до 2850 м и КТ-II до 3850 м.

Продуктивные пачки отличаются здесь большой неоднородностью по коллекторским свойствам и дискретностью по толщине и простиранию. Основными типами коллекторов являются поровой и порово-каверново-трещинный со средней пористостью около 10-11% и представляют собой в каждой карбонатной толще единые пластово-массивные системы. К характерным особенностям залежей нефти и газа месторождения Жанажол относятся: высокое содержание в нефти и газе коррозийных и токсичных компонентов, высокое содержание конденсата в газе (до 600 г/м3) и растворенного газа в нефти (250 - 300 м3/т), большие глубины залегания продуктивных горизонтов и сложные условия бурения ввиду наличия в соленосной толще кунгура прослоев пластичных монтмориллонитовых глин. Трудноизвлекаемые запасы сырья составляют здесь около 40 %, нефть и газ содержат до 6 % сероводорода.

Нефтегазоносность месторождения связана с отложениями двух карбонатных толщ. В отложениях первой карбонатной толщи выделены 4 продуктивные пачки: А, Б, В и небольшая пачка В'. Пачки объединены в 4 объекта разработки: пачка А, пачка Б, северный купол пачек В+В' и южный купол пачек В+В'. Все выделенные пачки первой карбонатной толщи объединены между собой единой гидродинамической системой и практически представляют собой одну пластово-массивную газонефтяную залежь с общим газонефтяным и водонефтяным контактами. Средняя глубина залегания залежей составляет 2800 метров. Начальное пластовое давление Рпл, приведенное к отметкам ГНК и ВНК равно соответственно 29,1 и 30 МПа. Пластовая температура равна 58-61°С. Геотермический градиент равен 2,4°С.

Продуктивность второй карбонатной толщи связана с двумя пачками Г и Д. Пачки разбиты тектоническими нарушениями на три блока. В первом блоке (южный купол) выделено 3 объекта разработки: один в пачке Г – Г-I, и два в пачке Д – верхний Дв-I и нижний Дн-I

Нефтеносность второго блока связана с одним небольшим объектом Г-II. В третьем блоке первоначально выделялись три объекта разработки: два в пачке Г – верхний Гв-III и нижний Гн-III и один в пачке Д – объект Д-III. Затем было признано целесообразным объединить верхнюю и нижнюю часть пачки Г в один объект разработки Г-III. Это единственный объект КТ-II, имеющий газовую шапку, остальные объекты Дв-I, Дн-I, Д-III являются чисто нефтяными.

Поры размерами 0,05-0,1 мм составляют 13-15,8%, а каверны в 1,1-1,9 мм – до 3% породы и сообщаются между собой микротрещинами. Открытая пористость пород КТ-II составляет 9,2-19,5% при проницаемости до 979-1279 мкм2 с максимальными значениями на Жанажол, Урихтау где по ГИС коэффициент пористость достигает до 42,67-46,1%. О наличии в разрезе КТ-II пластов с хорошими фильтрационными свойствами свидетельствуют полученные фонтаны притоков нефти, газа и конденсата на Жанажоле – 165-720 м3/сут.

Нефти в отложениях КТ-II нафтеново-метановые с содержанием нафтеновых углеводородов до 5,8%. Они бензиновые (31-35%) при керосиновых фракциях до 14-15% и масляных до 14%. Нефти имеют плотность 823,7-918,3 кг/м3 при t = 200. Утяжеление нефтей обнаруживается в разрезе от кровли к подошве – наиболее тяжелые в зоне ВНК. Вязкость при 200С составляет 564-130,4 мПас, они сернистые (0,4-1%) и высокосернистые (1,4-3,8%), парафиновые (4,7-8,7%) с температурой плавления t = 42-500C, малосмолистые (смол селикагелевых 4,2-9,5%, асфальтеновых 0,5-3,8%, содержание кокса до 4,7-6,7% и золы до 0,1%, газовый фактор равен 123- 40,67 м3 на 1 м3 нефти, при давлении насыщения 27,8-34,6 МПа. Начало кипения 58-620С, а для тяжелых нефтей 105-1820С. При t = 1500С выкипает 3,4-22,8%, 2000С – 9,2-35,6%, 3000С 18,2-58,8% иногда до 70,4%. Пластовая температура 63-940С, пластовое давление 35,8-41,7 МПа.

Средний суточный дебит скважин по месторождению составляет 27,34 т/сут. Состав нефти и некоторые показатели залежей месторождения показаны в таблицах 1.1 и 1.2.

Таблица 1.1 – Состав нефти и газа

Состав

Нефть (%)

Газ (%)

N2

0,0001

1,71

CH4

0,13

81,18

CO2

0,01

0,72

C2H6

1,23

8,64

H2S

0,53

2,64

C3H8

5,29

3,68

i-C4H10

2,23

0,42

n-C4H10

5,36

0,67

i-C5H12

3,55

0,16

n-C5H12

3,82

0,13

C6H14

4,73

0,05

C7H16

4,04

0,01

C8H18

1,78

0,02

CS

0,0001

0,0001

CH3SH

0,0157

0,0026

C2H5SH

0,0265

0,0012

C3H7SH

0,1965

0,0026

C4H9SH

0,0151

0,0001

140°С

7,49

0,004

165°С

12,20

0,002

200°С

5,52

0,0001

230°С

4,57

250°С

4,00

270°С

3,77

290°С

3,62

312°С

4,89

298°С

21,006

Таблица 1.2 – Показатели залежей месторождения Жанажол

КТ-I

КТ-II

Итого

Разведанные запасы, тыс. т

166423

233499

399922

Площадь нефтеносности, км2

75,204

70,00

Разведанные запасы газа, млрд. м3

76,597

31,018

107,615

Площадь газоносности, км2

70,695

42,5

Глубина середины залежей, м

2800

3800

Толщина нефтяного пласта, м

110

80

190

Толщина газового пласта, м

110

80

190

Температура нефтяного пласта,°С

61

75

Объемный коэффициент нефти

1,6862

1,46-1,81

Первоначальное пластовое давление, МПа

29,2-29,3

38,0-39,2

Давление насыщения, МПа

29,15

27,0-35,0

Первоначальный газовый фактор, м33

302

209-373
