4. Чертежи двух узлов.
Вычертить в масштабе 1:50 два узла конструкции здания. Индивидуальные задания взять из табл.5 и рис.27.

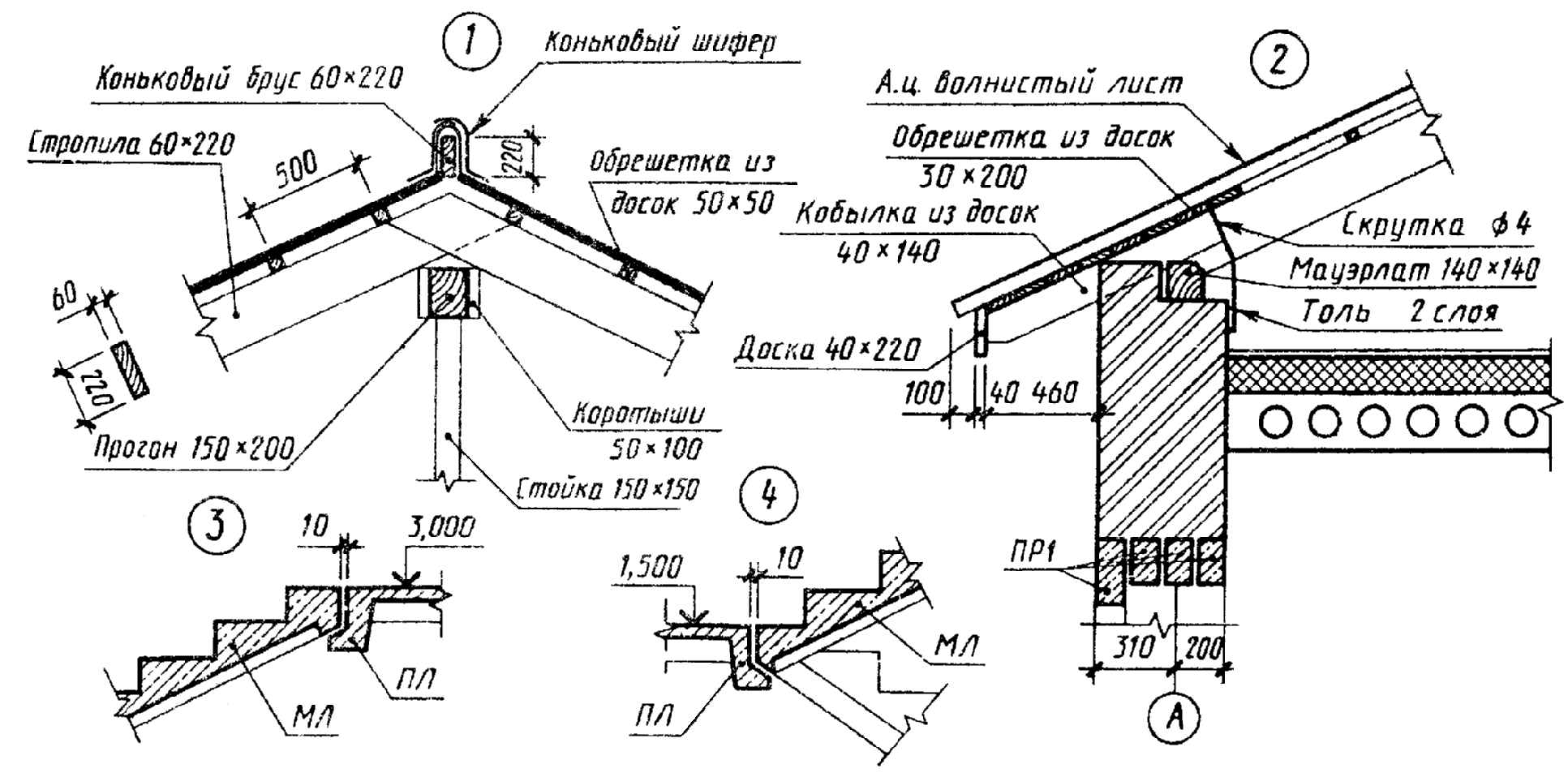

Рис.27
Указания к выполнению. На выносных узлах конструкций здания, выполненных в более крупном масштабе, чем на основном чертеже, наносят размеры, указывающие характер соединения составных частей, марки элементов и другие требования, которые должны быть выполнены и проконтролированы по данному чертежу, а также необходимые установочные и присоединительные размеры. При необходимости на детали и элементы конструкций в разрезе наносят условные обозначения материалов по ГОСТ 2.306-68. Выносные узлы зданий обозначают маркировочным кружком диаметром 10…12мм тонкой линией с цифровым обозначением узла. Маркировочный кружок располагается над изображением узла.
Вопросы для самопроверки.
ЕСКД, СПДС - основные положения.
Виды изделий.
Форматы.
Масштабы.
Линии.
Шрифты.
Основные правила нанесения размеров.
Виды.
Разрезы.
Сечения.
Наклонные сечения.
Выносные элементы.
Аксонометрические проекции деталей.
Основы технического рисунка.
Способы оттенения поверхностей на техническом рисунке.
Надписи и обозначения на чертеже.
Изображение и обозначение резьбы.
Виды резьб.
Основные параметры резьбы.
Технологические элементы резьбы.
Разъемные соединения.
Болтовое соединение.
Шпилечное соединение.
Неразъемные соединения.
Сварные соединения.
Заклепочные соединения.
Соединение пайкой. Склеивание, сшивание.
Изображения на чертежах разъемных и неразъемных соединений.
Рабочие чертежи деталей. Правила выполнения чертежей деталей.
Выполнение эскизов деталей изделия.
Сборочный чертеж изделия.
Чертеж общего вида.
Спецификация.
Условности и упрощения на сборочных чертежах.
35Чтение и деталирование сборочных чертежей.
36 Виды строительных чертежей, маркировка строительных чертежей.
37. Конструктивные элементы зданий, их условные обозначения и изображения на строительных чертежах.
38.Общие правила графического оформления архитектурно-строительных чертежей.
39. Общие правила графического оформления чертежей железобетонных конструкций, металлических конструкций, деревянных конструкций.
40. Общие правила графического оформления инженерно-технических чертежей зданий и сооружений.
Литература
1.Гордон В.О., Семенцов-Огиевский М.А. «Курс начертательной геометрии» –М.: Высшая школа, 2005.
2.Гордон В.О., Иванов Ю.Б. и др. «Сборник задач по курсу начертательной геометрии» –М.: Высшая школа, 2005.
3.Короев Ю.И. и др. «Сборник задач и заданий по начертательной геометрии» – М.: Стройиздат, 2001.
4.Ганенко А.П., Лапсарь М.И. «Оформление текстовых и графических материалов (требования ЕСКД)»: Учебник. – 2-е изд., переработанное. –М.: Издательский центр «Академия», 2005.
5. Чекмарев А.А. «Инженерная графика»- М.: Высшая школа, 2005.
6. Попова Г.Н., Алексеев С.Ю. «Справочник. Машиностроительное черчение» - Санкт-Петербург: Издательство Политехника, 2006
7.Красильникова Г.А., Самсонов В.В., Тарелкин С.М. Автоматизация инженерно-графических работ. СПб.: Питер, 2001.
8.Левицкий В.С. Машиностроительное черчение. М.: Высшая школа, 1994.
9.Государственные стандарты «Единая система конструкторской документации (ЕСКД)».
Короев Ю.И. «Строительное черчение и рисование» –М.: Стройиздат, 1998.
11.Романычева Э.Т., Соколова Т.Ю., Шандурина Г.Ф. Инженерная и компьютерная графика. 2-е изд., перераб. М.: ДМК Пресс, 2001.
