4. Подготовка к работе

Для подготовки прибора к работе необходимо выполнить следующие операции:

а) необходимо изучить техническое описание и инструкцию по эксплу­атации, ознакомиться со схемой и конструкцией прибора;

б) рабочее место, на котором будет эксплуатироваться прибор, дол­жен иметь надежное заземление. Перед включением необходимо соединить земляную клемму прибора с заземлением рабочего места;

в) перед включением прибора в сеть тумблер «СЕТЬ» должен находить­ся в выключенном состоянии. Перед включением прибора необходимо проверить соответствие номиналов предохранителей. Сменные предохра­нители находятся в комплекте запасных частей к прибору.

4.1 Расположение органов управления

В се основные гнезда и органы управления расположены на передней панели прибора. На передней панели располагаются следующие основные органы управ­ления:

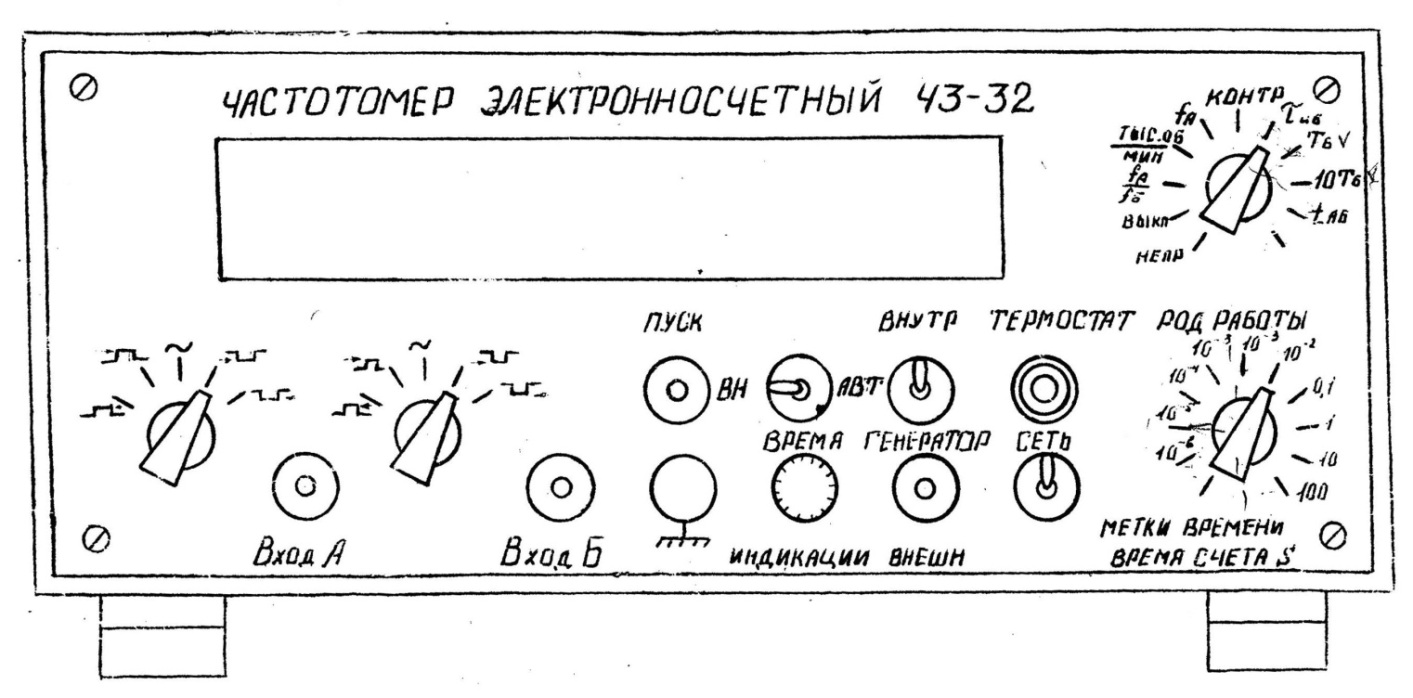

Рисунок 7 - Лицевая панель частотомера Ч3-32.

а) входные гнезда каналов «ВХОД А» и «ВХОД Б», служащие для пода­чи измеряемых сигналов;

б) переключатели полярности импульсов и фронта, от которого запус­кается прибор по двум каналам;

в) переключатель «РОД РАБОТЫ», который обеспечивает взаимное сое­динение блоков и узлов прибора при различных режимах работы;

г) переключатель «МЕТКИ ВРЕМЕНИ - ВРЕМЯ СЧЕТА S», с помощью кото­рого производится выбор необходимого времени измерения или периода меток времени;

д) тумблер «СЕТЬ» и фонарь сигнальной лампы;

е) тумблер переключения на внешний опорный регенератор и гнездо подключения внешнего опорного генератора;

ж) тумблер «ВНЕШ. - АВТ.» и кнопка «ПУСК», служащие для переключе­ния на автоматический или ручной (внешний) пуск и для ручного (или внешнего автоматического) запуска прибора.

з) ручка регулировки «ВРЕМЯ ИНДИКАЦИИ», позволяющая плавно изме­нять время индицирования результатов измерения;

и) клемма « ׀ » , соединенная с корпусом прибора.

4.2 Подготовка к измерениям

4.2.1. Проверить исправность и номинал предохранителя.

4.2.2. Включить кабель питания прибора в сеть.

4.2.3. Включить тумблер «СЕТЬ»; при этом зажигается сигнальная лам­почка и лампы индикаторного табло.

4.2.4. Установить тумблер опорного генератора в положение «ВНУТР». При работе с внутренним опорным генератором. При работе с внешним опорным генератором, сигнал которого подается на гнездо «ВНЕШ.», тумблер должен находиться в нижнем положении.

5. Порядок работы.

5.1. Измерение частоты.

5.1.1. Произвести проверку работоспособности прибора по п.п 4.3

5.1.2. Установить переключатель входного сигнала в соответствующее положение.

5.1.3. К гнезду «ВХОД А» подсоединить кабель с делителем 1:100.

5.1.4. Подсоединиться входным кабелем к источнику колебаний измеряе­мой частоты.

5.1.5 .Установить переключатель «РОД РАБОТЫ» в положение «f_А», а тумблер «ВНЕШ.-АВТ.» - в положение «АВТ», тумблер опорного генератора в необходимое положение.

5.1.6. Установить переключатель «МЕТКИ ВРЕМЕНИ - ВРЕМЯ СЧЕТА S» в по­ложение необходимого времени счета.

5.1.7. Установить с помощью регулировки необходимое время индикации.

5.1.8. Отсчитать значение измеряемой частоты на индикаторном таб­ло. При отсутствии счета или неустойчивом счете сменить входной ка­бель прибора на кабель с меньшим коэффициентом деления (1:10) или без делителя.

5.1.9. В режиме измерения частоты импульсных сигналов, близких к синусоидальному в диапазоне 1:3.5МГц, переключатель входного сигнала по входу А устанавливается в положение «~» и в положение соответствую­щего полярности при скважности больше двух.

5.2. Измерение периода (10^-5 – 10^- ) с.

5.2.1. Установить переключатель «РОД РАБОТЫ» в положение «Т_Б» или «10Т_Б».

5.2.2. Установить переключатель сигнала по «ВХОДУ Б» в положение «→ », «→ » или «~» в зависимости от формы подаваемого сигнала.

5.2.3. Установить переключатель «МЕТКИ ВРЕМЕНИ - ВРЕМЯ СЧЕТА S» в по­ложение необходимой длительности меток времени.

5.2.4. Установить с помощью регулировки необходимое время индика­ции, при этом тумблер «ВНЕШ.-АВТ.» в положение «АВТ».

5.2.5. Подать исследуемый сигнал через кабель с делителем 1:100 на "ВХОД Б" прибора .

5.2.6. Отсчитать значение измеряемого периода на индикаторном табло.

5.3. Измерение отношения частот.

5.3.1. Установить переключатель "РОД РАБОТЫ" в положение «f_А/f_Б».

5.3.2. Установить переключатели сигналов по входам «А» и «Б» в со­ответствующее положение.

5.3.3. Установить с помощью регулировки необходимое время индикации, при этом тумблер «ВНЕШ-АВТ» - в положении «АВТ», тумблер опорного ге­нератора в соответствующем положении.

5.3.4. Подать исследуемые сигналы через кабели с делителями 1:100 на входы прибора. Сигнал высшей из сравниваемых частот - на «ВХОД А», низший - на «ВХОД Б» прибора.

5.3.5. Отсчитать значение отношения частот исследуемых сигналов на индикаторном табло. При отсутствии счета или неустойчивом счете по­дать сигналы на входы прибора через кабели с делителями с меньшим коэффициентом деления.
