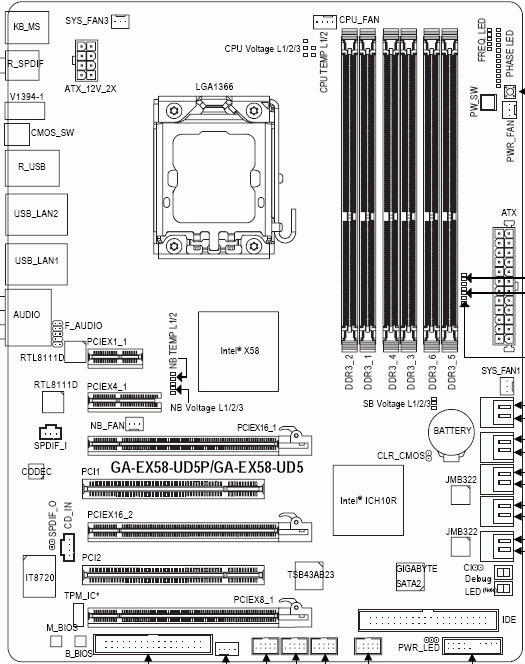

1.Схема устройства материнской платы с указанием размещение на ней основных компонентов.
2.Понятие форм-фактора. Привести таблицу с форм-факторами материнской платы.
Форм-фактор (от англ. form factor) — стандарт, задающий габаритные размеры технического изделия, а также описывающий дополнительные совокупности его технических параметров, например форму, типы дополнительных элементов размещаемых в/на устройстве, их положение и ориентацию.
Форм-фактор (как и любые другие стандарты) носит рекомендательный характер. Спецификация форм-фактора определяет обязательные и дополнительные компоненты. Однако подавляющее большинство производителей предпочитают соблюдать спецификацию, поскольку ценой соответствия существующим стандартам является совместимость материнской платы и стандартизированного оборудования (периферии, карт расширения) других производителей в будущем.
форм-фактор размеры (мм) |
форм-фактор размеры (мм) |
||
WTX |
356 × 425 |
microATX (min.) |
171 × 171 |
AT |
350 × 305 |
Mini-ITX |
170 × 170 |
Baby-AT |
330 × 216 |
EPIC (Express) |
165 × 115 |
BTX |
325 × 266 |
ESM |
149 × 71 |
ATX |
305 × 244 |
Nano-ITX |
120 × 120 |
EATX (Extended) |
305 × 330 |
COM Express |
125 × 95 |
LPX |
330 × 229 |
ESMexpress |
125 × 95 |
microBTX |
264 × 267 |
ETX/XTX |
114 × 95 |
NLX |
254 × 228 |
Pico-ITX |
100 × 72 |
Ultra ATX |
244 × 228? |
PC/104 (-Plus) |
96 × 90 |
microATX |
244 × 244 |
ESMini |
95 × 55 |
DTX |
244 × 203 |
Qseven |
70 × 70 |
FlexATX |
229 × 191 |
mobile-ITX |
60 × 60 |
Mini-DTX |
203 × 170 |
CoreExpress |
58 × 65 |
EBX |
203 × 146 |
|
|

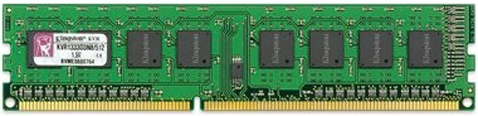

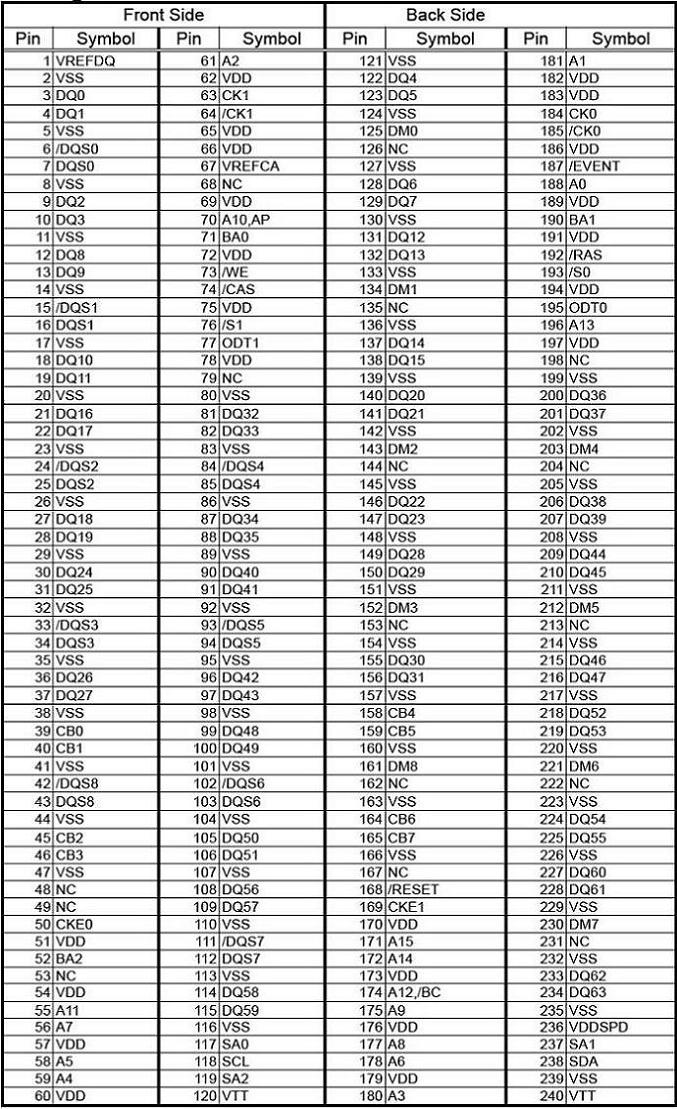

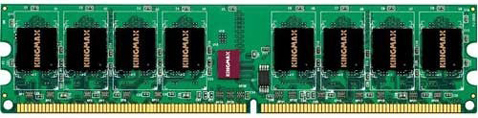

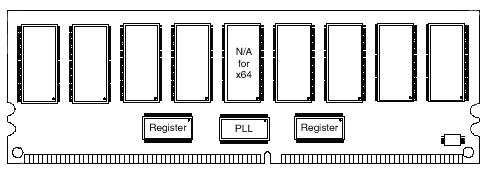

3.Конструкция модулей озу (Внешний вид модуля с нумерацией контактов и таблица назначения всех контактов), (sipp, simm, dimm, dimddr, dimddr2, dimmddr3).

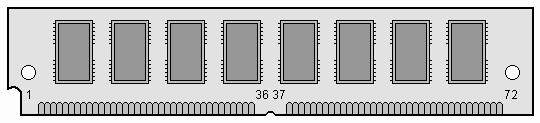

Внешний вид модуля SIMM
Pin |
Non-Parity |
Parity |
Description |
1 |
VSS |
VSS |
Ground |
2 |
DQ0 |
DQ0 |
Data 0 |
3 |
DQ16 |
DQ16 |
Data 16 |
4 |
DQ1 |
DQ1 |
Data 1 |
5 |
DQ17 |
DQ17 |
Data 17 |
6 |
DQ2 |
DQ2 |
Data 2 |
7 |
DQ18 |
DQ18 |
Data 18 |
8 |
DQ3 |
DQ3 |
Data 3 |
9 |
DQ19 |
DQ19 |
Data 19 |
10 |
VCC |
VCC |
+5 VDC |
11 |
n/c |
n/c |
Not connected |
12 |
A0 |
A0 |
Address 0 |
13 |
A1 |
A1 |
Address 1 |
14 |
A2 |
A2 |
Address 2 |
15 |
A3 |
A3 |
Address 3 |
16 |
A4 |
A4 |
Address 4 |
17 |
A5 |
A5 |
Address 5 |
18 |
A6 |
A6 |
Address 6 |
19 |
A10 |
A10 |
Address 10 |
20 |
DQ4 |
DQ4 |
Data 4 |
21 |
DQ20 |
DQ20 |
Data 20 |
22 |
DQ5 |
DQ5 |
Data 5 |
23 |
DQ21 |
DQ21 |
Data 21 |
24 |
DQ6 |
DQ6 |
Data 6 |
25 |
DQ22 |
DQ22 |
Data 22 |
26 |
DQ7 |
DQ7 |
Data 7 |
27 |
DQ23 |
DQ23 |
Data 23 |
28 |
A7 |
A7 |
Address 7 |
29 |
A11 |
A11 |
Address 11 |
30 |
VCC |
VCC |
+5 VDC |
31 |
A8 |
A8 |
Address 8 |
32 |
A9 |
A9 |
Address 9 |
33 |
/RAS3 |
/RAS3 |
Row Address Strobe 3 |
34 |
/RAS2 |
/RAS2 |
Row Address Strobe 2 |
35 |
n/c |
PQ3 |
Parity bit 3 (for the 3rd byte, bits 16-23) |
36 |
n/c |
PQ1 |
Parity bit 1 (for the 1st byte, bits 0-7) |
37 |
n/c |
PQ2 |
Parity bit 2 (for the 2nd byte, bits 8-15) |
38 |
n/c |
PQ4 |
Parity bit 4 (for the 4th byte, bits 24-31) |
39 |
VSS |
VSS |
Ground |
40 |
/CAS0 |
/CAS0 |
Column Address Strobe 0 |
41 |
/CAS2 |
/CAS2 |
Column Address Strobe 2 |
42 |
/CAS3 |
/CAS3 |
Column Address Strobe 3 |
43 |
/CAS1 |
/CAS1 |
Column Address Strobe 1 |
44 |
/RAS0 |
/RAS0 |
Row Address Strobe 0 |
45 |
/RAS1 |
/RAS1 |
Row Address Strobe 1 |
46 |
n/c |
n/c |
Not connected |
47 |
/WE |
/WE |
Read/Write |
48 |
n/c |
n/c |
Not connected |
49 |
DQ8 |
DQ8 |
Data 8 |
50 |
DQ24 |
DQ24 |
Data 24 |
51 |
DQ9 |
DQ9 |
Data 9 |
52 |
DQ25 |
DQ25 |
Data 25 |
53 |
DQ10 |
DQ10 |
Data 10 |
54 |
DQ26 |
DQ26 |
Data 26 |
55 |
DQ11 |
DQ11 |
Data 11 |
56 |
DQ27 |
DQ27 |
Data 27 |
57 |
DQ12 |
DQ12 |
Data 12 |
58 |
DQ28 |
DQ28 |
Data 28 |
59 |
VCC |
VCC |
+5 VDC |
60 |
DQ29 |
DQ29 |
Data 29 |
61 |
DQ13 |
DQ13 |
Data 13 |
62 |
DQ30 |
DQ30 |
Data 30 |
63 |
DQ14 |
DQ14 |
Data 14 |
64 |
DQ31 |
DQ31 |
Data 31 |
65 |
DQ15 |
DQ15 |
Data 15 |
66 |
n/c |
n/c |
Not connected |
67 |
PD1 |
PD1 |
Presence Detect 1 |
68 |
PD2 |
PD2 |
Presence Detect 2 |
69 |
PD3 |
PD3 |
Presence Detect 3 |
70 |
PD4 |
PD4 |
Presence Detect 4 |
71 |
n/c |
n/c |
Not connected |
72 |
VSS |
VSS |
Ground |

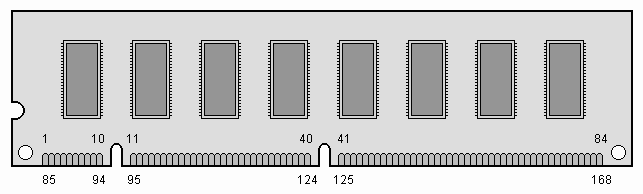

Внешний вид модуля DIMM
Pin |
Non-Parity |
72 ECC |
80 ECC |
Description |
1 |
VSS |
VSS |
VSS |
Ground |
2 |
DQ0 |
DQ0 |
DQ0 |
Data 0 |
3 |
DQ1 |
DQ1 |
DQ1 |
Data 1 |
4 |
DQ2 |
DQ2 |
DQ2 |
Data 2 |
5 |
DQ3 |
DQ3 |
DQ3 |
Data 3 |
6 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
7 |
DQ4 |
DQ4 |
DQ4 |
Data 4 |
8 |
DQ5 |
DQ5 |
DQ5 |
Data 5 |
9 |
DQ6 |
DQ6 |
DQ6 |
Data 6 |
10 |
DQ7 |
DQ7 |
DQ7 |
Data 7 |
11 |
DQ8 |
DQ8 |
DQ8 |
Data 8 |
12 |
VSS |
VSS |
VSS |
Ground |
13 |
DQ9 |
DQ9 |
DQ9 |
Data 9 |
14 |
DQ10 |
DQ10 |
DQ10 |
Data 10 |
15 |
DQ11 |
DQ11 |
DQ11 |
Data 11 |
16 |
DQ12 |
DQ12 |
DQ12 |
Data 12 |
17 |
DQ13 |
DQ13 |
DQ13 |
Data 13 |
18 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
19 |
DQ14 |
DQ14 |
DQ14 |
Data 14 |
20 |
DQ15 |
DQ15 |
DQ15 |
Data 15 |
21 |
n/c |
CB0 |
CB0 |
Parity/Check Bit Input/Output 0 |
22 |
n/c |
CB1 |
CB1 |
Parity/Check Bit Input/Output 01 |
23 |
VSS |
VSS |
VSS |
Ground |
24 |
n/c |
n/c |
CB8 |
Parity/Check Bit Input/Output 8 |
25 |
n/c |
n/c |
CB9 |
Parity/Check Bit Input/Output 9 |
26 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
27 |
/WE |
/WE |
/WE |
Read/Write |
28 |
DQMB0 |
DQMB0 |
DQMB0 |
Byte Mask signal 0 |
29 |
DQMB1 |
DQMB1 |
DQMB1 |
Byte Mask signal 1 |
30 |
/S0 |
/S0 |
/S0 |
Chip Select 0 |
31 |
DU |
DU |
DU |
Don"t Use |
32 |
VSS |
VSS |
VSS |
Ground |
33 |
A0 |
A0 |
A0 |
Address 0 |
34 |
A2 |
A2 |
A2 |
Address 2 |
35 |
A4 |
A4 |
A4 |
Address 4 |
36 |
A6 |
A6 |
A6 |
Address 6 |
37 |
A8 |
A8 |
A8 |
Address 8 |
38 |
A10/AP |
A10/AP |
A10/AP |
Address 10 |
39 |
BA1 |
BA1 |
BA1 |
Bank Address 1 |
40 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
41 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
42 |
CK0 |
CK0 |
CK0 |
Clock signal 0 |
Pin |
Non-Parity |
72 ECC |
80 ECC |
Description |
43 |
VSS |
VSS |
VSS |
Ground |
44 |
DU |
DU |
DU |
Don"t Use |
45 |
/S2 |
/S2 |
/S2 |
Chip Select 2 |
46 |
DQMB2 |
DQMB2 |
DQMB2 |
Byte Mask signal 2 |
47 |
DQMB3 |
DQMB3 |
DQMB3 |
Byte Mask signal 3 |
48 |
DU |
DU |
DU |
Don"t Use |
49 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
50 |
n/c |
n/c |
CB10 |
Parity/Check Bit Input/Output 10 |
51 |
n/c |
n/c |
CB11 |
Parity/Check Bit Input/Output 11 |
52 |
n/c |
CB2 |
CB2 |
Parity/Check Bit Input/Output 2 |
53 |
n/c |
CB3 |
CB3 |
Parity/Check Bit Input/Output 3 |
54 |
VSS |
VSS |
VSS |
Ground |
55 |
DQ16 |
DQ16 |
DQ16 |
Data 16 |
56 |
DQ17 |
DQ17 |
DQ17 |
Data 17 |
57 |
DQ18 |
DQ18 |
DQ18 |
Data 18 |
58 |
DQ19 |
DQ19 |
DQ19 |
Data 19 |
59 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
60 |
DQ20 |
DQ20 |
DQ20 |
Data 20 |
61 |
n/c |
n/c |
n/c |
Not connected |
62 |
Vref,NC |
Vref,NC |
Vref,NC |
|
63 |
CKE1 |
CKE1 |
CKE1 |
Clock Enable Signal 1 |
64 |
VSS |
VSS |
VSS |
Ground |
65 |
DQ21 |
DQ21 |
DQ21 |
Data 21 |
66 |
DQ22 |
DQ22 |
DQ22 |
Data 22 |
67 |
DQ23 |
DQ23 |
DQ23 |
Data 23 |
68 |
VSS |
VSS |
VSS |
Ground |
69 |
DQ24 |
DQ24 |
DQ24 |
Data 24 |
70 |
DQ25 |
DQ25 |
DQ25 |
Data 25 |
71 |
DQ26 |
DQ26 |
DQ26 |
Data 26 |
72 |
DQ27 |
DQ27 |
DQ27 |
Data 27 |
73 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
74 |
DQ28 |
DQ28 |
DQ28 |
Data 28 |
75 |
DQ29 |
DQ29 |
DQ29 |
Data 29 |
76 |
DQ30 |
DQ30 |
DQ30 |
Data 30 |
77 |
DQ31 |
DQ31 |
DQ31 |
Data 31 |
78 |
VSS |
VSS |
VSS |
Ground |
79 |
CK2 |
CK2 |
CK2 |
Clock signal 2 |
80 |
n/c |
n/c |
n/c |
Not connected |
81 |
n/c |
n/c |
n/c |
Not connected |
82 |
SDA |
SDA |
SDA |
Serial Data |
83 |
SCL |
SCL |
SCL |
Serial Clock |
84 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
Pin |
Non-Parity |
72 ECC |
80 ECC |
Description |
85 |
VSS |
VSS |
VSS |
Ground |
86 |
DQ32 |
DQ32 |
DQ32 |
Data 32 |
87 |
DQ33 |
DQ33 |
DQ33 |
Data 33 |
88 |
DQ34 |
DQ34 |
DQ34 |
Data 34 |
89 |
DQ35 |
DQ35 |
DQ35 |
Data 35 |
90 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
91 |
DQ36 |
DQ36 |
DQ36 |
Data 36 |
92 |
DQ37 |
DQ37 |
DQ37 |
Data 37 |
93 |
DQ38 |
DQ38 |
DQ38 |
Data 38 |
94 |
DQ39 |
DQ39 |
DQ39 |
Data 39 |
95 |
DQ40 |
DQ40 |
DQ40 |
Data 40 |
96 |
VSS |
VSS |
VSS |
Ground |
97 |
DQ41 |
DQ41 |
DQ41 |
Data 41 |
98 |
DQ42 |
DQ42 |
DQ42 |
Data 42 |
99 |
DQ43 |
DQ43 |
DQ43 |
Data 43 |
100 |
DQ44 |
DQ44 |
DQ44 |
Data 44 |
101 |
DQ45 |
DQ45 |
DQ45 |
Data 45 |
102 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
103 |
DQ46 |
DQ46 |
DQ46 |
Data 46 |
104 |
DQ47 |
DQ47 |
DQ47 |
Data 47 |
105 |
n/c |
CB4 |
CB4 |
Parity/Check Bit Input/Output 4 |
106 |
n/c |
CB5 |
CB5 |
Parity/Check Bit Input/Output 5 |
107 |
VSS |
VSS |
VSS |
Ground |
108 |
n/c |
n/c |
CB12 |
Parity/Check Bit Input/Output 12 |
109 |
n/c |
n/c |
CB13 |
Parity/Check Bit Input/Output 13 |
110 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
111 |
/CAS |
/CAS |
/CAS |
Column Address Strobe |
112 |
DQMB4 |
DQMB4 |
DQMB4 |
Byte Mask signal 4 |
113 |
DQMB5 |
DQMB5 |
DQMB5 |
Byte Mask signal 5 |
114 |
/S1 |
/S1 |
/S1 |
Chip Select 1 |
115 |
/RAS |
/RAS |
/RAS |
Row Address Strobe |
116 |
VSS |
VSS |
VSS |
Ground |
117 |
A1 |
A1 |
A1 |
Address 1 |
118 |
A3 |
A3 |
A3 |
Address 3 |
119 |
A5 |
A5 |
A5 |
Address 5 |
120 |
A7 |
A7 |
A7 |
Address 7 |
121 |
A9 |
A9 |
A9 |
Address 9 |
122 |
BA0 |
BA0 |
BA0 |
Bank Address 0 |
123 |
A11 |
A11 |
A11 |
Address 11 |
124 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
125 |
CK1 |
CK1 |
CK1 |
Clock signal 1 |
126 |
A12 |
A12 |
A12 |
Address 12 |
Pin |
Non-Parity |
72 ECC |
80 ECC |
Description |
127 |
VSS |
VSS |
VSS |
Ground |
128 |
CKE0 |
CKE0 |
CKE0 |
Clock Enable Signal 0 |
129 |
/S3 |
/S3 |
/S3 |
Chip Select 3 |
130 |
DQMB6 |
DQMB6 |
DQMB6 |
Byte Mask signal 6 |
131 |
DQMB7 |
DQMB7 |
DQMB7 |
Byte Mask signal 7 |
132 |
A13 |
A13 |
A13 |
Address 13 |
133 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
134 |
n/c |
n/c |
CB14 |
Parity/Check Bit Input/Output 14 |
135 |
n/c |
n/c |
CB15 |
Parity/Check Bit Input/Output 15 |
136 |
n/c |
CB6 |
CB6 |
Parity/Check Bit Input/Output 6 |
137 |
n/c |
CB7 |
CB7 |
Parity/Check Bit Input/Output 7 |
138 |
VSS |
VSS |
VSS |
Ground |
139 |
DQ48 |
DQ48 |
DQ48 |
Data 48 |
140 |
DQ49 |
DQ49 |
DQ49 |
Data 49 |
141 |
DQ50 |
DQ50 |
DQ50 |
Data 50 |
142 |
DQ51 |
DQ51 |
DQ51 |
Data 51 |
143 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
144 |
DQ52 |
DQ52 |
DQ52 |
Data 52 |
145 |
n/c |
n/c |
n/c |
Not connected |
146 |
Vref,NC |
Vref,NC |
Vref,NC |
|
147 |
n/c |
n/c |
n/c |
Not connected |
148 |
VSS |
VSS |
VSS |
Ground |
149 |
DQ53 |
DQ53 |
DQ53 |
Data 53 |
150 |
DQ54 |
DQ54 |
DQ54 |
Data 54 |
151 |
DQ55 |
DQ55 |
DQ55 |
Data 55 |
152 |
VSS |
VSS |
VSS |
Ground |
153 |
DQ56 |
DQ56 |
DQ56 |
Data 56 |
154 |
DQ57 |
DQ57 |
DQ57 |
Data 57 |
155 |
DQ58 |
DQ58 |
DQ58 |
Data 58 |
156 |
DQ59 |
DQ59 |
DQ59 |
Data 59 |
157 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
158 |
DQ60 |
DQ60 |
DQ60 |
Data 60 |
159 |
DQ61 |
DQ61 |
DQ61 |
Data 61 |
160 |
DQ62 |
DQ62 |
DQ62 |
Data 62 |
161 |
DQ63 |
DQ63 |
DQ63 |
Data 63 |
162 |
VSS |
VSS |
VSS |
Ground |
163 |
CK3 |
CK3 |
CK3 |
Clock signal 3 |
164 |
n/c |
n/c |
n/c |
Not connected |
165 |
SA0 |
SA0 |
SA0 |
Serial address 0 |
166 |
SA1 |
SA1 |
SA1 |
Serial address 1 |
167 |
SA2 |
SA2 |
SA2 |
Serial address 2 |
168 |
VDD |
VDD |
VDD |
+5 VDC or +3.3 VDC |
Внешний вид модуля DIMM DDR
Motherboard Pin |
Name |
Direction |
Description |
1 |
VREF |
-?- |
Power supply for reference |
2 |
DQ0 |
-?- |
Data input / output |
3 |
VSS |
-?- |
Ground |
4 |
DQ1 |
-?- |
Data input / output |
5 |
DQS0 |
-?- |
Data strobe input / output |
6 |
DQ2 |
-?- |
Data input / output |
7 |
VDD |
-?- |
Power supply (2,5V) |
8 |
DQ3 |
-?- |
Data input / output |
9 |
NC |
-?- |
Not connected |
10 |
NC |
-?- |
Not connected |
11 |
VSS |
-?- |
Ground |
12 |
DQ8 |
-?- |
Data input / output |
13 |
DQ9 |
-?- |
Data input / output |
14 |
DQS1 |
-?- |
Data strobe input / output |
15 |
VDD |
-?- |
Power supply (2,5V) |
16 |
CK1 |
-?- |
Clock input |
17 |
CK1# |
-?- |
Clock input |
18 |
VSS |
-?- |
Ground |
19 |
DQ10 |
-?- |
Data input / output |
20 |
DQ11 |
-?- |
Data input / output |
21 |
CKE0 |
-?- |
Clock enable input |
22 |
VDD |
-?- |
Power supply (2,5V) |
23 |
DQ16 |
-?- |
Data input / output |
24 |
DQ17 |
-?- |
Data input / output |
25 |
DQS2 |
-?- |
Data strobe input / output |
26 |
VSS |
-?- |
Ground |
27 |
A9 |
-?- |
Address input (multiplexed) |
28 |
DQ18 |
-?- |
Data input / output |
29 |
A7 |
-?- |
Address input (multiplexed) |
30 |
VDD |
-?- |
Power supply (2,5V) |
31 |
DQ19 |
-?- |
Data input / output |
32 |
A5 |
-?- |
Address input (multiplexed) |
33 |
DQ24 |
-?- |
Data input / output |
34 |
VSS |
-?- |
Ground |
35 |
DQ25 |
-?- |
Data input / output |
36 |
DQS3 |
-?- |
Data strobe input / output |
37 |
A4 |
-?- |
Address input (multiplexed) |
38 |
VDD |
-?- |
Power supply (2,5V) |
39 |
DQ26 |
-?- |
Data input / output |
40 |
DQ27 |
-?- |
Data input / output |
41 |
A2 |
-?- |
Address input (multiplexed) |
42 |
VSS |
-?- |
Ground |
43 |
A1 |
-?- |
Address input (multiplexed) |
44 |
CB0 |
-?- |
Not connected |
45 |
CB1 |
-?- |
Not connected |
46 |
VDD |
-?- |
Power supply (2,5V) |
47 |
DQS8 |
-?- |
Data strobe input / output |
48 |
A0 |
-?- |
Address input (multiplexed) |
49 |
CB2 |
-?- |
Not connected |
50 |
VSS |
-?- |
Ground |
51 |
CB3 |
-?- |
Not connected |
52 |
BA1 |
-?- |
Bank select address |
53 |
DQ32 |
-?- |
Data input / output |
54 |
VDD |
-?- |
Power supply (2,5V) |
55 |
DQ33 |
-?- |
Data input / output |
56 |
DQS4 |
-?- |
Data strobe input / output |
57 |
DQ34 |
-?- |
Data input / output |
58 |
VSS |
-?- |
Ground |
59 |
BA0 |
-?- |
Bank select address |
60 |
DQ35 |
-?- |
Data input / output |
61 |
DQ40 |
-?- |
Data input / output |
62 |
VDD |
-?- |
Power supply (2,5V) |
63 |
WE# |
-?- |
Write enable |
64 |
DQ41 |
-?- |
Data input / output |
65 |
CAS# |
-?- |
Column address strobe |
66 |
VSS |
-?- |
Ground |
67 |
DQS5 |
-?- |
Data strobe input / output |
68 |
DQ42 |
-?- |
Data input / output |
69 |
DQ43 |
-?- |
Data input / output |
70 |
VDD |
-?- |
Power supply (2,5V) |
71 |
NC |
-?- |
Not connected |
72 |
DQ48 |
-?- |
Data input / output |
73 |
DQ49 |
-?- |
Data input / output |
74 |
VSS |
-?- |
Ground |
75 |
CK2# |
-?- |
Clock input |
76 |
CK2 |
-?- |
Clock input |
77 |
VDD |
-?- |
Power supply (2,5V) |
78 |
DQS6 |
-?- |
Data strobe input / output |
79 |
DQ50 |
-?- |
Data input / output |
80 |
DQ51 |
-?- |
Data input / output |
81 |
VSS |
-?- |
Ground |
82 |
NC |
-?- |
Not connected |
83 |
DQ56 |
-?- |
Data input / output |
84 |
DQ57 |
-?- |
Data input / output |
85 |
VDD |
-?- |
Power supply (2,5V) |
86 |
DQS7 |
-?- |
Data strobe input / output |
87 |
DQ58 |
-?- |
Data input / output |
88 |
DQ59 |
-?- |
Data input / output |
89 |
VSS |
-?- |
Ground |
90 |
NC |
-?- |
Not connected |
91 |
SDA |
-?- |
Serial data I/O |
92 |
SCL |
-?- |
Serial clock |
93 |
VSS |
-?- |
Ground |
94 |
DQ4 |
-?- |
Data input / output |
95 |
DQ5 |
-?- |
Data input / output |
96 |
VDD |
-?- |
Power supply (2,5V) |
97 |
DQS9 |
-?- |
Data strobe input / output |
98 |
DQ6 |
-?- |
Data input / output |
99 |
DQ7 |
-?- |
Data input / output |
100 |
VSS |
-?- |
Ground |
101 |
NC |
-?- |
Not connected |
102 |
NC |
-?- |
Not connected |
103 |
NC |
-?- |
Not connected |
104 |
VDD |
-?- |
Power supply (2,5V) |
105 |
DQ12 |
-?- |
Data input / output |
106 |
DQ13 |
-?- |
Data input / output |
107 |
DQS10 |
-?- |
Data strobe input / output |
108 |
VDD |
-?- |
Power supply (2,5V) |
109 |
DQ14 |
-?- |
Data input / output |
110 |
DQ15 |
-?- |
Data input / output |
111 |
CKE1 |
-?- |
Clock enable input |
112 |
VDD |
-?- |
Power supply (2,5V) |
113 |
NC |
-?- |
Not connected |
114 |
DQ20 |
-?- |
Data input / output |
115 |
A12 |
-?- |
Address input (multiplexed) |
116 |
VSS |
-?- |
Ground |
117 |
DQ21 |
-?- |
Data input / output |
118 |
A11 |
-?- |
Address input (multiplexed) |
119 |
DQS11 |
-?- |
Data strobe input / output |
120 |
VDD |
-?- |
Power supply (2,5V) |
121 |
DQ22 |
-?- |
Data input / output |
122 |
A8 |
-?- |
Address input (multiplexed) |
123 |
DQ23 |
-?- |
Data input / output |
124 |
VSS |
-?- |
Ground |
125 |
A6 |
-?- |
Address input (multiplexed) |
126 |
DQ28 |
-?- |
Data input / output |
127 |
DQ29 |
-?- |
Data input / output |
128 |
VDD |
-?- |
Power supply (2,5V) |
129 |
DQS12 |
-?- |
Data strobe input / output |
130 |
A3 |
-?- |
Address input (multiplexed) |
131 |
DQ30 |
-?- |
Data input / output |
132 |
VSS |
-?- |
Ground |
133 |
DQ31 |
-?- |
Data input / output |
134 |
CB4 |
-?- |
Not connected |
135 |
CB5 |
-?- |
Not connected |
136 |
VDD |
-?- |
Power supply (2,5V) |
137 |
CK0 |
-?- |
Clock input |
138 |
CK0# |
-?- |
Clock input |
139 |
VSS |
-?- |
Ground |
140 |
DQS17 |
-?- |
Data strobe input / output |
141 |
A10 |
-?- |
Address input (multiplexed) |
142 |
CB6 |
-?- |
Not connected |
143 |
VDD |
-?- |
Power supply (2,5V) |
144 |
CB7 |
-?- |
Not connected |
145 |
VSS |
-?- |
Ground |
146 |
DQ36 |
-?- |
Data input / output |
147 |
DQ37 |
-?- |
Data input / output |
148 |
VDD |
-?- |
Power supply (2,5V) |
149 |
DQS13 |
-?- |
Data strobe input / output |
150 |
DQ38 |
-?- |
Data input / output |
151 |
DQ39 |
-?- |
Data input / output |
152 |
VSS |
-?- |
Ground |
153 |
DQ44 |
-?- |
Data input / output |
154 |
RAS# |
-?- |
Row address strobe |
155 |
DQ45 |
-?- |
Data input / output |
156 |
VDD |
-?- |
Power supply (2,5V) |
157 |
S0# |
-?- |
Chip select input |
158 |
S1# |
-?- |
Chip select input |
159 |
DQS14 |
-?- |
Data strobe input / output |
160 |
VSS |
-?- |
Ground |
161 |
DQ46 |
-?- |
Data input / output |
162 |
DQ47 |
-?- |
Data input / output |
163 |
NC |
-?- |
Not connected |
164 |
VDD |
-?- |
Power supply (2,5V) |
165 |
DQ52 |
-?- |
Data input / output |
166 |
DQ53 |
-?- |
Data input / output |
167 |
NC |
-?- |
Not connected |
168 |
VDD |
-?- |
Power supply (2,5V) |
169 |
DQS15 |
-?- |
Data strobe input / output |
170 |
DQ54 |
-?- |
Data input / output |
171 |
DQ55 |
-?- |
Data input / output |
172 |
VDD |
-?- |
Power supply (2,5V) |
173 |
NC |
-?- |
Not connected |
174 |
DQ60 |
-?- |
Data input / output |
175 |
DQ61 |
-?- |
Data input / output |
176 |
VSS |
-?- |
Ground |
177 |
DQS16 |
-?- |
Data strobe input / output |
178 |
DQ62 |
-?- |
Data input / output |
179 |
DQ63 |
-?- |
Data input / output |
180 |
VDD |
-?- |
Power supply (2,5V) |
181 |
SA0 |
-?- |
Address in EEPROM |
182 |
SA1 |
-?- |
Address in EEPROM |
183 |
SA2 |
-?- |
Address in EEPROM |
184 |
VDDSPD |
-?- |
Serial EEPROM power supply (2,3-3,6V) |
Внешний вид модуля DIMM DDR3
Pin # |
Description |
Pin # |
Description |
1 |
VREF |
121 |
VSS |
2 |
VSS |
122 |
DQ4 |
3 |
DQ0 |
123 |
DQ5 |
4 |
DQ1 |
124 |
VSS |
5 |
VSS |
125 |
DM0 |
6 |
/DQS0 |
126 |
NC |
7 |
DQS0 |
127 |
VSS |
8 |
VSS |
128 |
DQ6 |
9 |
DQ2 |
129 |
DQ7 |
10 |
DQ3 |
130 |
VSS |
11 |
VSS |
131 |
DQ12 |
12 |
DQ8 |
132 |
DQ13 |
13 |
DQ9 |
133 |
VSS |
14 |
VSS |
134 |
DM1 |
15 |
/DQS1 |
135 |
NC |
16 |
DQS1 |
136 |
VSS |
17 |
VSS |
137 |
CK1 |
18 |
NC |
138 |
/CK1 |
19 |
NC |
139 |
VSS |
20 |
VSS |
140 |
DQ14 |
21 |
DQ10 |
141 |
DQ15 |
22 |
DQ11 |
142 |
VSS |
23 |
VSS |
143 |
DQ20 |
24 |
DQ16 |
144 |
DQ21 |
25 |
DQ17 |
145 |
VSS |
26 |
VSS |
146 |
DM2 |
27 |
/DQS2 |
147 |
NC |
28 |
DQS2 |
148 |
VSS |
29 |
VSS |
149 |
DQ22 |
30 |
DQ18 |
150 |
DQ23 |
31 |
DQ19 |
151 |
VSS |
32 |
VSS |
152 |
DQ28 |
33 |
DQ24 |
153 |
DQ29 |
34 |
DQ25 |
154 |
VSS |
35 |
VSS |
155 |
DM3 |
36 |
/DQS3 |
156 |
NC |
37 |
DQS3 |
157 |
VSS |
38 |
VSS |
158 |
DQ30 |
39 |
DQ26 |
159 |
DQ31 |
40 |
DQ27 |
160 |
VSS |
41 |
VSS |
161 |
NC |
42 |
NC |
162 |
NC |
43 |
NC |
163 |
VSS |
44 |
VSS |
164 |
NC |
45 |
NC |
165 |
NC |
46 |
NC |
166 |
VSS |
47 |
VSS |
167 |
NC |
48 |
NC |
168 |
NC |
49 |
NC |
169 |
VSS |
50 |
VSS |
170 |
VDDQ |
51 |
VDDQ |
171 |
CKE1 |
52 |
CKE0 |
172 |
VDD |
53 |
VDD |
173 |
NC |
54 |
NC |
174 |
NC |
55 |
NC |
175 |
VDDQ |
56 |
VDDQ |
176 |
A12 |
57 |
A11 |
177 |
A9 |
58 |
A7 |
178 |
VDD |
59 |
VDD |
179 |
A8 |
60 |
A5 |
180 |
A6 |
61 |
A4 |
181 |
VDDQ |
62 |
VDDQ |
182 |
A3 |
63 |
A2 |
183 |
A1 |
64 |
VDD |
184 |
VDD |
KEY |
|||
65 |
VSS |
185 |
CK0 |
66 |
VSS |
186 |
/CK0 |
67 |
VDD |
187 |
VDD |
68 |
NC |
188 |
A0 |
69 |
VDD |
189 |
VDD |
70 |
A10/AP |
190 |
BA1 |
71 |
BA0 |
191 |
VDDQ |
72 |
VDDQ |
192 |
/RAS |
73 |
/WE |
193 |
/CS0 |
74 |
/CAS |
194 |
VDDQ |
75 |
VDDQ |
195 |
ODT0 |
76 |
/CS1 |
196 |
A13 |
77 |
ODT1 |
197 |
VDD |
78 |
VDDQ |
198 |
VSS |
79 |
VSS |
199 |
DQ36 |
80 |
DQ32 |
200 |
DQ37 |
81 |
DQ33 |
201 |
VSS |
82 |
VSS |
202 |
DM4 |
83 |
/DQS4 |
203 |
NC |
84 |
DQS4 |
204 |
VSS |
85 |
VSS |
205 |
DQ38 |
86 |
DQ34 |
206 |
DQ39 |
87 |
DQ35 |
207 |
VSS |
88 |
VSS |
208 |
DQ44 |
89 |
DQ40 |
209 |
DQ45 |
90 |
DQ41 |
210 |
VSS |
91 |
VSS |
211 |
DM5 |
92 |
/DQS5 |
212 |
NC |
93 |
DQS5 |
213 |
VSS |
94 |
VSS |
214 |
DQ46 |
95 |
DQ42 |
215 |
DQ47 |
96 |
DQ43 |
216 |
VSS |
97 |
VSS |
217 |
DQ52 |
98 |
DQ48 |
218 |
DQ53 |
99 |
DQ49 |
219 |
VSS |
100 |
VSS |
220 |
CK2 |
101 |
SA2 |
221 |
/CK2 |
102 |
NC |
222 |
VSS |
103 |
VSS |
223 |
DM6 |
104 |
/DQS6 |
224 |
NC |
105 |
DQS6 |
225 |
VSS |
106 |
VSS |
226 |
DQ54 |
107 |
DQ50 |
227 |
DQ55 |
108 |
DQ51 |
228 |
VSS |
109 |
VSS |
229 |
DQ60 |
110 |
DQ56 |
230 |
DQ61 |
111 |
DQ57 |
231 |
VSS |
112 |
VSS |
232 |
DM7 |
113 |
/DQS7 |
233 |
NC |
114 |
DQS7 |
234 |
VSS |
115 |
VSS |
235 |
DQ62 |
116 |
DQ58 |
236 |
DQ63 |
117 |
DQ59 |
237 |
VSS |
118 |
VSS |
238 |
VDDSPD |
119 |
SDA |
239 |
SA0 |
120 |
SCL |
240 |
SA1 |
