Определение объёмов работ и выполнение
таблицы подсчёта объёмов работ
Подсчёт объёмов работ нулевого цикла
1.Подготовительные работы - 2%.
1.1. Срезка растительного слоя производится бульдозером на площади, большей площади
здания на 10 м с каждой стороны:
где размеры здания А = м;
В= м;
толщина срезки g = м.
Площадь срезки, м2,
S= (А+20)*(В+20) = м2
Объем срезаемого грунта, м3
Vсрезки=S*g =(A+20)(B+20)*g = , м3
|
|
|
|
|
|
|
I |
|
|
|
l |
5 |
А=
|
• 5 / |
V |
1.2. Погрузка чернозёма на самосвалы:
Vпогрузки= Vсрезки*kразрыхления = м3
kразрыхления – коэффициент разрыхления
Установка иглофильтров:
Осуществляется через каждые __ м по всей длине водоотводящего коллектора, который устраивается на __ метров от оси здания с каждой стороны (ГЭСН-2001-01 «Земляные работы», техническая часть; ГЭСН-2001-04 «Скважины»).
чертёж
Количество иглофильтров:
N=((А+50)*2+(В+50)*2)/3+1= , шт.
2. Нулевой цикл:
2.1. Разработка грунта одноковшовым экскаватором обратная лопата с гидравлической подвеской, V=___ м3 (ЕНиР, принять по объёму разрабаты-ваемого грунта, от 0,4-1 м3)
- определить вид земляного сооружения:
а) Vобщ.= V1- котлован
-
V1
б) Vобщ.= 2V1+2V2 – две траншеи под фундаменты крайних рядов и две – под фундаменты фахверковых колонн (однопролётное здание)
-
V1
V2
V2
V1
в) Vобщ.= 2V1+V2 +4V3 + nV3 – для двухпролётного здания с n-ым количеством фундаментов под перегородки;
Вычертить количество фундаментов под перегородки:
-
V1
V3
V3
V2
V3
V3
V1

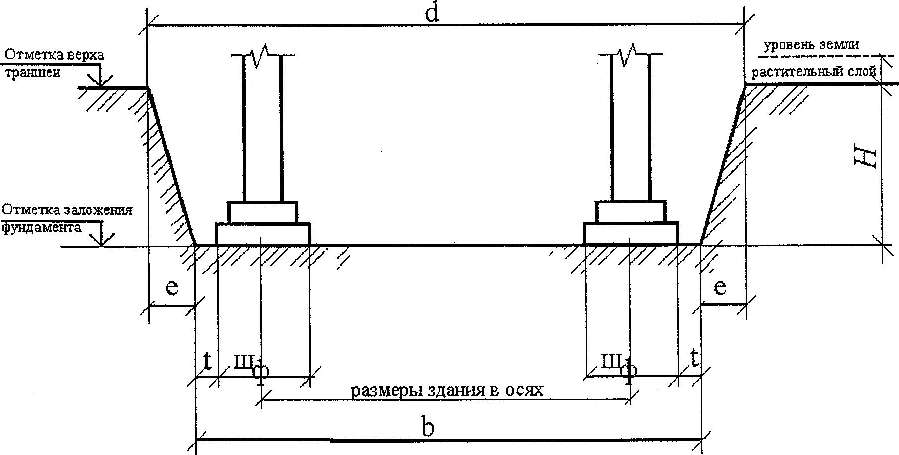

где ш ф.– ширина фундамента, попавшего в разрез,
t – монтажная зона, равная 0,5-1,3 м. Принимается 1 м.,
а – ширина траншеи по низу,
в – длина траншеи по низу,
с – ширина траншеи по верху,
d – длина траншеи по верху,
Н – глубина выемки,
е – величина откоса,
е=Н*m, где m – крутизна откоса.
- определить объём грунта, разрабатываемого под крайний ряд фундаментов (на разрезах указать все размеры):

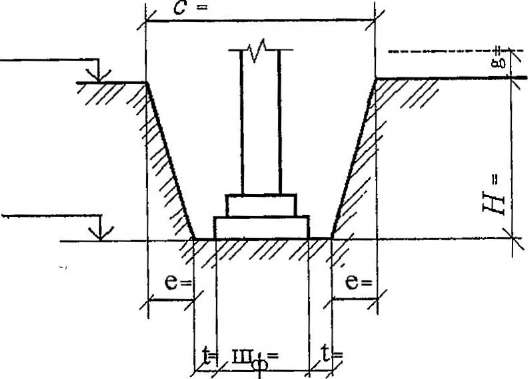

Разрез 1-1
Н=Нзаложения-Нуровня земли-Нсрезки = м.
а= ш ф.+2t= м.
t – рабочее место монтажника, равная 1 м.,
c=а+2*е= м.
е=Н*m= м.
грунты - __________ (супеси, суглинки, глина, пески и т. д.)
m – крутизна откоса.
Разрез 2-2
в=z+1/2 ш ф.+ 1/2 ш ф.+ 2t= м.
где z – длина траншеи между крайними координационными осями, м;
t – рабочее место монтажника, равная 1 м.,
d=в+2е= м.
По формуле Н. Симсона определяем объём данного земляного сооружения:
V1=Н /6 [ab +cd +(a +c)(b +d)]= м3
- определить объём грунта, разрабатываемого под средний ряд колонн (выполняется также);
(разрезы 3-3, 4-4)
- определить объём грунта, разрабатываемого под фундаменты фахверковых колонн:
Н=Нзаложения-Нуровня земли-Нсрезки= м.
а= ш ф.+2t= м.
t – рабочее место монтажника, равная 1 м.,
c=а+2*е= м.
е=Н*m= м.
грунты - __________ (супеси, суглинки, глина, пески и т. д.)
m – крутизна откоса.
в=z – с1/2 - с2/2= м ;
где z – длина траншеи между осями;
с1, с2 – ширина раннее разработанных траншей по верху, м.;
d=в= м;
По формуле Н. Симсона определяем объём данного земляного сооружения:
V1=Н /6 [ab +cd +(a +c)(b +d)]= м3
Разрез 5-5
Разрез 6-6
чертёж
- определить объём грунта, разрабатываемого под фундаменты для перегородок:
Н=Нзаложения-Нуровня земли-Нсрезки= м.
а= ш ф.+2t= м.
t – рабочее место монтажника, равная 1 м.,
c=а+2*е= м.
е=Н*m= м.
грунты - __________ (супеси, суглинки, глина, пески и т. д.)
m – крутизна откоса.
в= ш ф.+ 2t = м.
d=в+2е= м.
По формуле Н. Симсона определяем объём данного земляного сооружения:
V1=Н /6 [ab +cd +(a +c)(b +d)]= м3
Разрез 7-7
чертёж
Разрез 8-8
чертёж
- определить объём грунта, разрабатываемого экскаватором:
Vобщ.= 2V1+V2 +4V3 + nV3= м3
n – количество отдельностоящих фундаментов.
Если земляное сооружение – котлован:
Н=Нзаложения-Нуровня земли-Нсрезки= м.
а= z+1/2 ш ф.+ 1/2 ш ф.+ 2t= м.
где z – длина котлована между крайними координационными осями;
t – рабочее место монтажника, равная 1 м.,
c=а+2*е= м.
е=Н*m= м.
грунты - __________ (супеси, суглинки, глина, пески и т. д.)
m – крутизна откоса.
Разрез 1-1
в=z+1/2 ш ф.+ 1/2 ш ф.+ 2t= м.
где z – ширина котлована между крайними координационными осями;
t – рабочее место монтажника, равная 1 м.
d=в+2е= м.
Разрез 2-2
По формуле Н. Симсона определяем объём данного земляного сооружения:
V1=Н /6 [ab +cd +(a +c)(b +d)] = м3
