2.1 Построение зимнего и летнего суточных графиков электрической нагрузки энергосистемы
В соответствии с типовыми графиками потребления электроэнергии по отраслям построю суточные графики нагрузок. Приму электрические нагрузки в летний период равными 75% от величин нагрузок зимой. Для построения графиков определю сначала годовой (зимний) суточный максимум электрической нагрузки для каждой отрасли по формуле:
где hотр мах - годовое число часов использования максимумов электрической нагрузки для данной отрасли.
Таблица 2 - Зимний суточный максимум потребления по отраслям, P max= W/ h max
Отрасль |
МВт |
P max з. пр. = Wпр/h пр |
1543 |
P max з. к-б. = Wк-б/h к-б |
529 |
P max з. с-х = Wс-х/h с-х |
257 |
P max з. тр. = Wтр/h тр |
103 |
P max пот = W пот/ Т |
141 |
Таблица 3 - Летний суточный максимум потребления по отраслям, 75% (от зимнего)
Отрасль |
МВт |
P max л. пр. = Wпр/h пр |
1157 |
P max л. к-б. = Wк-б/h к-б |
397 |
P max л. с-х = Wс-х/h с-х |
193 |
P max л. тр. = Wтр/h тр |
77 |
P max пот = W пот/ Т |
106 |
Зимние суточные графики нагрузки
Промышленность
Часы |
МВт |
0-4 |
926 |
4 8 |
1234 |
8 12 |
1389 |
12 16 |
1543 |
16 20 |
1312 |
20 24 |
926 |
Итого в сутки |
7329 |
Рисунок 1 – График промышленных нагрузок
Коммунально-бытовое хозяйство
Часы |
МВт |
0-4 |
169 |
4 8 |
291 |
8 12 |
317 |
12 16 |
450 |
16 20 |
529 |
20 24 |
317 |
Итого в сутки |
2074 |
Рисунок 2 – График КБХ нагрузок
Сельское хозяйство
Часы |
МВт |
0-4 |
129 |
4 8 |
154 |
8 12 |
116 |
12 16 |
154 |
16 20 |
257 |
20 24 |
154 |
Итого в сутки |
964 |

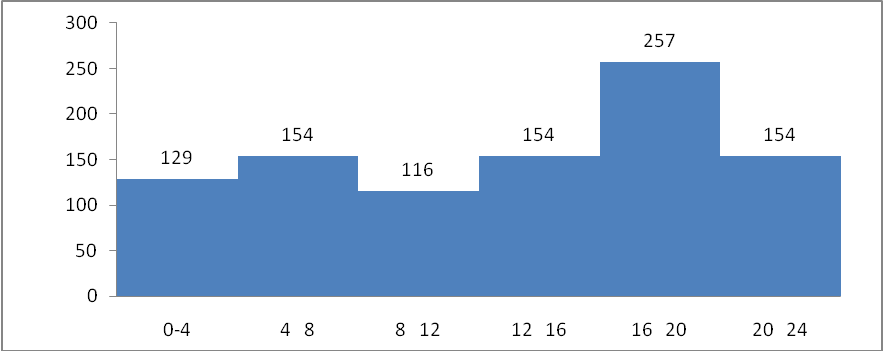

Рисунок 3 – График сельскохозяйственных нагрузок
Транспорт
Часы |
МВт |
0-4 |
23 |
4 8 |
28 |
8 12 |
82 |
12 16 |
103 |
16 20 |
67 |
20 24 |
46 |
Итого в сутки |
349 |

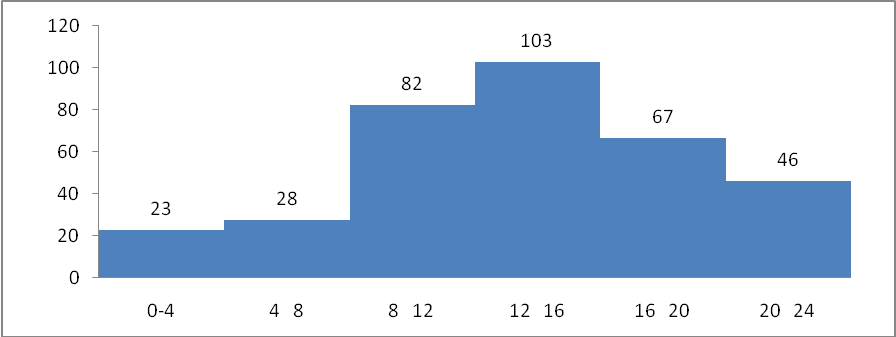

Рисунок 4 – График транспортных нагрузок
Суммарный суточный график потребления (зимний) (с учетом потерь)
Часы |
МВт |
0-4 |
1246 |
4 8 |
1707 |
8 12 |
1904 |
12 16 |
2250 |
16 20 |
2165 |
20 24 |
1444 |
Итого в сутки |
10716 |
Рисунок 5– Суммарный суточный график потребления (зимний) (с учетом потерь)
Таблица 4 - Потребление по отраслям для зимнего суточного максимума
Отрасль |
Мощность |
% от суммы |
Промышленность |
7916 |
68,39% |
КБХ |
2240 |
19,35% |
С/х |
1042 |
9,00% |
Транспорт |
377 |
3,25% |
Итого в сутки |
11573 |
100% |
