2.2. Расчет электромеханического привода машины для нарезки гастрономических товаров мргу-370

Для нахождения мощности Nэ и числа оборотов валов электродвигателя и рабочего органа воспользуемся таблицей 1 [1], которая представлена ниже:

Таблица 1 - Технические характеристики машины для нарезки гастрономических товаров МРГУ-370.

Показатели

МРГУ-370

Производительность при нарезке, рез/мин:

45

Диаметр ножа, мм

370

Угол нарезания продуктов, град

30…45

Предельные размеры нарезаемого продукта, мм

160×200

Максимальный ход зажимного устройства, мм

200

Пределы регулирования толщины ломтика, мм

0…6

Частота вращения ножа,мин−1:

226

Толщина нарезанных ломтиков, мм

4; 6

Мощность электродвигателя, кВт

0,5

Габариты, мм:

длина

ширина

высота

900

800

700

Масса, кг

115

Для машины МРГУ-370 имеем следующие технические характеристики [1]:

Nэ = 0,5 кВт = 500 Вт;

Тип двигателя - RA80A4;

nэ = 1400 об/мин.

Исходя из этого, можем найти общее передаточное отношение Uо по следующей формуле [2]:

; (2.1)

где nэ - число оборотов вала в минуту (об/мин);

nр.о. – число оборотов рабочего органа в минуту = 226 об/мин [1].

= 6,19;

Таким образом, общее передаточное число составляет:

; (2.2)

;

Из таблицы 3 [2] значение передаточного отношения UI для клиноременной передачи находится в интервале 3 - 6. Принимаем UI равным 3.

Тогда ;

Таким образом, UII для цепной передачи равно 2,06.

2.3 Расчет движущих моментов и скоростей вращения валов

Найдем момент сил полезных сопротивлений на валу рабочего органа M (Н*м), используя формулу:

; (2.3)

Для этого найдем – угловую скорость вращения вала электродвигателя (рад/с), используя формулу [2] :

(2.4)

Рассчитаем M и на валах [2]:

  1. (рад/с);

(Н*м).

Принимая во внимание, что с уменьшением скорости вращения значение уменьшается в число раз равное U, а M – увеличивается в такое же число раз.

  1. (рад/с);

(Н*м);

  1. (рад/с);

(Н*м).

2.4 Расчет ременной передачи и ее геометрических параметров, а также усилия натяжения ремня

Определим диаметры и [1].

Значения D1 и D2 выбираются из ряда (мм): 63, 80, 90, 100, 112, 125, 140, 160, 180, 200, 225, 250, 280, 320, 360, 400, 450, 500, 560, 630, 710, 800.

При выборе D1 и D2 учитывается передаточное отношение u12:

Выберем из следующего ряда D1 = 63 мм.

, (2.5)

где ε – величина относительного упругого скольжения (ε=0,005÷0,02%).

, (2.6)

где = 0,02.

;

Округлим значение до ближайшего стандартного из ряда. Получаем = 180 мм.

Определим межосевое расстояние А.

А ≈ 2 · (D1 + D2), (2.7)

А ≈ 2 · (63 + 180) ≈ 486 мм,

Углы охвата шкивов α1 и α2 в радианах определяют из соотношений:

Определим угол обхвата шкифов.

, (2.8)

где [α1] – наименьший допускаемый угол охвата малого шкива, в радианах (для круглых и клиновых ремней, равный (0,5…0,7) π).

рад.

Из радиан переводим в градусы [1].

(допустимое) = . Таким образом, условие по углу обхвата выполняется.

Определим, α2 – угол обхвата большего шкива, воспользовавшись формулой 2.9

, (2.9)

= 3,14+0,24 = 3,38 рад.

Из радиан переводим в градусы.

Длина ремня L, мм определяется по формуле:

(2.10)

Определим силу натяжения ремня по формуле 2.11.

, (2.11)

где Fτ – передаваемая окружная сила, Н;

f – коэффициент трения между шкивом и лентой (f≈0,4);

αс1 – угол дуги скольжения, в радианах,

e = 2,73.

. (2.12)

.

Определим [1].

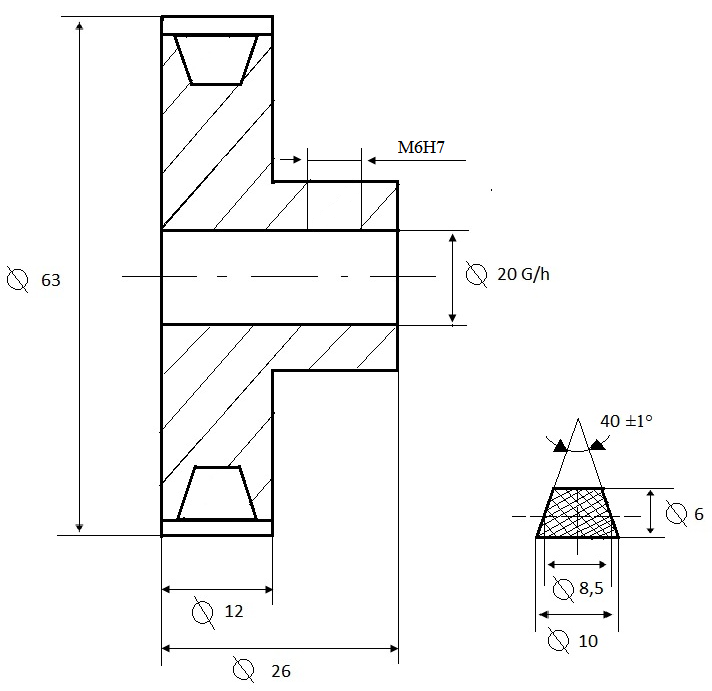

Рисунок 2.2. Эскиз шкива
