Московский департамент образования РФ
ГБОУ СПО Колледж связи №54
Письменная экзаменационная работа
По профессии 6.1 «Монтажник радиоэлектронной аппаратуры и приборов»
Тема: Монтаж и регулировка 6-ти канальной цветомузыкальной приставки
Обучающегося Соболева Максима Геннадьевича
Группа 10РТ4МО1
Руководитель работ____________ Ручко.В.М
Работа защищена на оценку__________ /подпись/
Москва 2013 г.
Московский департамент образования РФ
ГБОУ СПО Колледж связи №54
Задание на письменную экзаменационную работу
Обучающемуся Соболеву Максиму Геннадьевичу
Профессия 6.1 Монтажник радиоэлектронной аппаратуры и приборов
ТЕМА ЗАДАНИЯ: Монтаж и регулировка 6-ти канальной цветомузыкальной приставки
Содержание задания:
Графическая часть в объеме __1____лист(ов) формата А1
Пояснительная записка в объеме не менее __15___ листов печатного текста, включая разделы:
Введение.
Работа устройства по принципиальной схеме.
Технология монтажа и регулировки устройства
Охрана труда и требования промышленной санитарии
Организация рабочего места.
Заключение.
преподаватель ______Ручко В.М.
задание выдано «_____»_________20__г.
срок выполнения «_____»________20__г.
Содержание
Стр.
Введение ………………………………………………………………. 4
Работа устройства по принципиальной схеме ……………………. .. 5
Технология монтажа и регулировки устройства …………………. 7
Организация рабочего места ………………………………………... 20
Охрана труда и требования промышленной санитарии …………. 24
Список литературы …………………………………………………... 30
Введение
Основным направлением развития радиоэлектронной промышленности является создание высокотехнологической радиоэлектронной аппаратуры на основе четкой организации производства, использования прогрессивной технологии, обеспечения взаимозаменяемости деталей, узлов, блоков и назначения оптимальных допусков посадок.
Радиоэлектроника за сравнительно короткий срок прошла огромный путь от первого приемника А. С. Попова до сложнейших электронно-вычислительных машин, телевидения и радиолокации. В настоящее время наша страна покрыта густой сетью радиовещательных и телевизионных станций. Радиоприемники, телевизоры, магнитофоны, видеомагнитофоны и радиотелефоны стали предметами первой необходимости. Зачастую радио, телевидение и радиотелефоны являются единственными средствами связи.
Все виды воздушных, морских и речных кораблей, а также научные экспедиции оснащены средствами радиосвязи.
Днем и ночью, в будни и праздники, в любую погоду поддерживается радио- и телесвязь между городами и поселками нашей страны.
Радиоэлектроника сегодня - это телевидение и телемеханика, радиолокация, радионавигация, радиоастрономия, звук и видеозапись.
Радиоэлектронная аппаратура (РЭА), устанавливаемая на искусственных спутниках Земли, автоматических межпланетных станциях и космических кораблях, позволяет изучать земной магнетизм, космические излучения, исследовать планеты Солнечной системы.
Развитие радиоэлектроники и электроники способствует автоматизации многих производственных процессов, обеспечивает управление промышленными роботами на расстоянии, проведения тончайших измерений, а также сложных математических расчетов с огромной скоростью.
Радиоэлектронные приборы применяются для лечения тяжелых заболеваний и наблюдения за работой органов человека. для плавки и обработки высококачественных сортов стали, в прибор и машиностроении, автоматике и вычислительной технике, геологии и метеорологии.
Работа устройства по принципиальной схеме

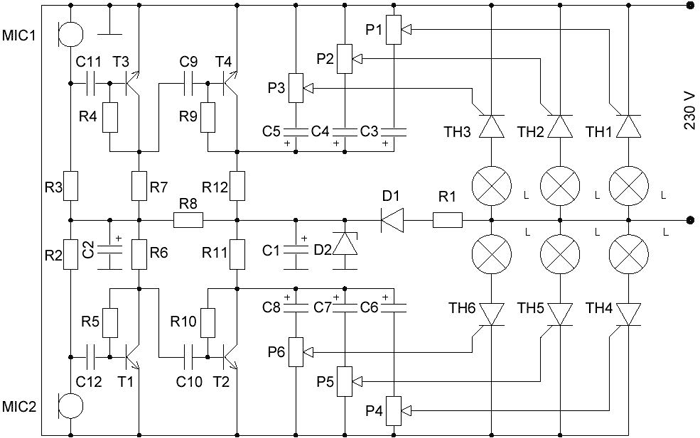

На рисунке 1 представлена принципиальная схема устройства
Рис 1
Цветомузыкальная приставка оборудована микрофонами, что позволяет без подключения к выходу УНЧ дополнить музыкальное воспроизведение ярким цветовым сопровождением. Наибольший цветовой эффект достигается при подключении к каждому из шести каналов разноцветных ламп накаливания, общей мощностью не более 500Вт. Каждый канал имеет автономную регулировку. Как показала практика, эстетическое восприятие цветового сопровождения музыкальных произведений при такой работе приставки повышается. (Принципиальная схема приставки приведена на рис.1) В ней представлены две по парно усилители и три по парно простых фильтра: низких (НЧ), средних (СЧ) и высоких (ВЧ) частот. Для увеличения входного сигнала приставки, в ней стоит двухкаскадный усилитель выполненный на биполярных транзисторах VT1, VT2 и VT3, VT4 по схеме с общим эмиттером. После каждого фильтра следует шесть ламп накаливания.
Ток от сети 220В поступает на мощные резисторы R30 и R31. Далее ток проходя через диод VD2 выпрямляется и протекает через фильтр напряжения состоящего из трёх электролитических конденсаторов C11, C12 а также C5 и одного керамического конденсатора C15. Стабилитрон VD1 предназначен для стабилизации напряжения (удержание заданного напряжения для приставки). Отфильтрованный и стабилизированный ток течёт к разделительным резисторам R21, R22 через R13, к R10, R11 R1, R2. Которые от тех в свою очередь ток протекает на каждый важный элемент необходимый для работы этой приставки. Разберёмся что и куда протекают токи по отдельности: ток течёт от резисторов R21, R22 течёт к транзисторам VT3 и VT4, далее ток протекает через резистор R13 к резисторам R10, R11 а от них к транзисторам VT1 и VT2 и наконец ток течёт от резисторов R1, R2 к микрофонам MIC1 и MIC2.
Теперь
осталось разобраться как протекает
сигнал в этой приставке:
В начале сигнал выходящий из любого музыкального устройства поступает на микрофоны MIC1, MIC2 а после через разделительные конденсаторы C1 и С2 попадает на вход базы транзисторов VT1 и VT2 первого каскада. Далее сигнал снимается с коллекторов транзисторов VT1 и VT2 и попадает через разделительный конденсатор C6 и C7 на вход базы транзисторов VT3 и VT4 второго каскада. Он обладает сравнительно большим входным сигналом, что необходимо для лучшего согласования входного каскада с каналами разделения сигналов по частоте. резисторы R3, R4, и R5, R6 являются смесителями сигнала. Резисторы R9, R12 и R20, R23 и конденсаторы C3, C4 и C8, C9 являются температурной цепочкой для стабилизации температуры транзисторов VT1, VT2 и VT3, VT4.
С коллекторов транзисторов VT3 и VT4 снимается усиленный сигнал и поступает на входы фильтров состоящих из электролитических конденсаторов C10, C13, C14 и С16, C17, C18 а также подстрочных резисторов R24, R25, R26 и R27, R28, R29. Это обстоятельство позволяет получить достаточно хороший этап усиления фильтров вне полосы пропускания. Далее сигналы уже отфильтрованные на фильтры низких (НЧ), средних (СЧ) и высоких (ВЧ) частот попадают на тиристоры VS1, VS2, VS3 и VS4, VS5, VS6. Сигналы снятые с тиристоров поступают на лампы XP1, XP2, XP3 и XP4, XP5, XP6.
