Практическая работа № 1 исследование течения жидкости в канале переменного сечения
Цель работы на напорном трубопроводе переменного сечения проследить по показаниям пьезометров и трубок Пито за переходом в потоке потенциальной энергии в кинетическую и обратно в соответствии с уравнением Бернулли. По опытным данным построить линии пьезометрического и полного напора.
Основные теоретические сведения
Уравнение Бернулли для струйки идеальной жидкости при установившемся течении имеет вид:
(1)
С физической точки
зрения уравнение (1) является аналитическим
выражением закона сохранения энергии
для невязкой жидкости: при неизменной
полной удельной энергии её составные
части
потенциальная (
)
и кинетическая энергия (
)
могут изменяться.
Уравнение Бернулли для реальной жидкости учитывает потери энергии hп, обусловленные различными гидравлическими сопротивлениями:
(2)
Все члены уравнения (2) имеют линейную размерность:
z высота положения выбранной точки в живом сечении потока над плоскостью сравнения (нивелирная высота), м;
пьезометрическая
высота в выбранной точке, м;
скоростная высота (скоростной напор), м.
Коэффициент неравномерности распределения скорости по живому сечению потока (коэффициент Кориолиса) , входящий в выражение скоростного напора, показывает отношение действительной кинетической энергии потока к его кинетической энергии, вычисленной по средней скорости в данном сечении. Величина коэффициента определяется обычно опытным путём.
Если на горизонтальном участке потока (z1=z2) уменьшается скорость (кинетическая энергия), то согласно уравнению Бернулли на этом участке должно соответственно вырасти пьезометрическое (статическое) давление р (потенциальная энергия).
Наглядно уравнение Бернулли демонстрируется на установке (рис.1), представляющей собой горизонтальный участок трубопровода переменного сечения, в характерных сечениях которого установлены пьезометры 1 и трубки Пито 2.

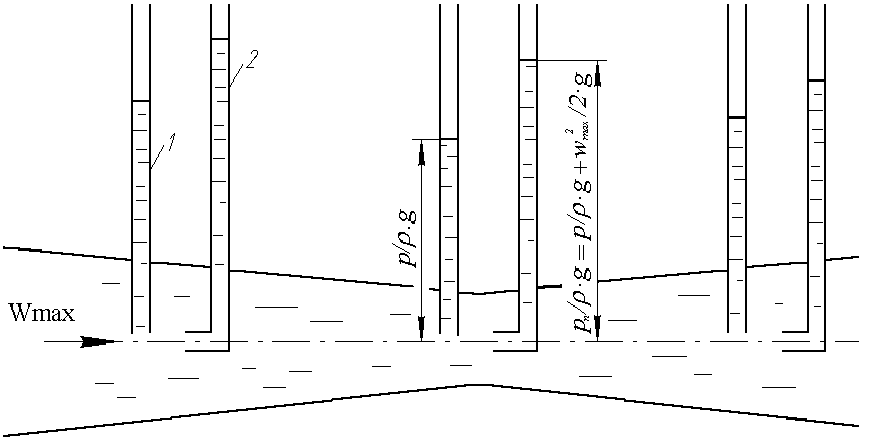

Рисунок 1 – Схема трубопровода с пьезометрами и трубками Пито:
