8.11 Ловильный инструмент для извлечения турбобуров
Для извлечения турбобуров используют ловильные инструменты, применяемые для бурильных труб, или изготовляют их разовые конструкции. Ниже приводится их краткое описание этих инструментов.
Укороченный ловитель предназначен для захвата оставленного в скважине турбобура за выступающую часть вала (контргайку и гайку). Это обычный ловитель, у которого наружные поверхности плашек растачиваются или изготовляются новые плашки для захвата за контргайку и гайку. Корпус ловителя обрезается на 25-30мм ниже шпонки для более глубокой посадки. Устройства для извлечения турбобуров с захватом за контргайку и гайку (рис8.21) подобны конструкции и работе ловителей. Отличительная особенность – более низкая посадка плашек.

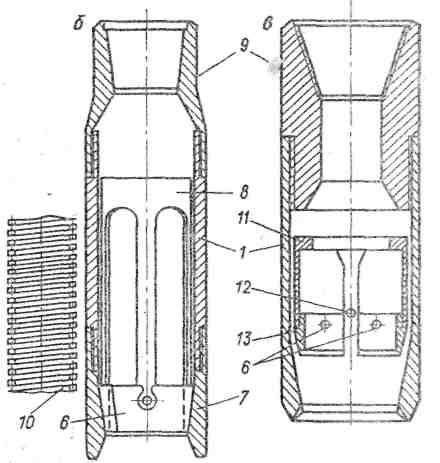

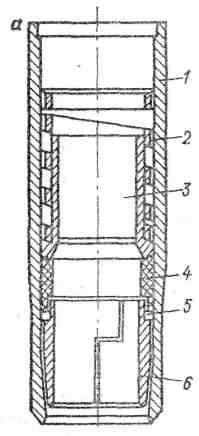

Рис. 8.21 Устройства для извлечения трубобуров;
а- Я.В. Часовитина и Р.Н. Осипова; б- М.П. Штепо; в- Н.Н. Безрукова: 1- корпус; 2-пружина; 3- направляющая втулка; 4- резиновое уплотнение; 5- упорное кольцо; 6- плашки; 7- направляющая воронка; 8- пружинный фонарь; 9- переводник; 10- спиральная пружина; 11- стакан; 12- винт; 13- шурупы
Гладкие колокола применяют для извлечения турбобуров и их узлов с захватом за подпятник, корпус, муфту и т.д. Конструкция их аналогична конструкции колоколов для извлечения труб. Нагрузку на гладкий колокол для захвата турбобура и его узлов доводят до 200 кН.
Трубные ловушки для извлечения турбобуров с захватом за корпус. Они представляют собой корпус турбобура или обсадную трубу длиной 5-6м, на поверхности ,которых сделаны вмятины для заклинивания турбобура при входе его вовнутрь ловушки. К нижней части ловушки присоединяют воронку или развальцовывают низ ловушки для облегчения захода турбобура.
Ловитель турбобура Л.В.Алянчикова (рис8.22) применяют для захвата турбобура под ниппель, или под переводник, или под диски статоров.

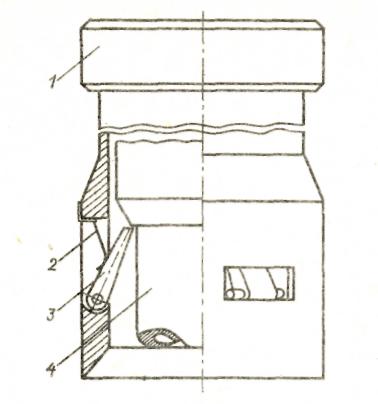

Рис 8.22 Ловитель турбобура Л.В. Алянчикова: 1-корпус; 2- пружина; 3- защелка; 4- турбобур
|

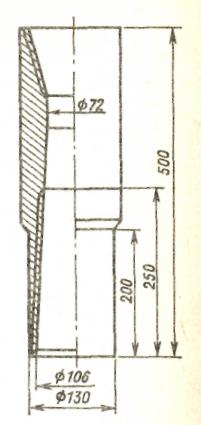

Рис 8.23 Колокол шпиндельный |
Колокол шпиндельный объединения «Ямалнефтегазгеология». Колокол шпиндельный (рис8.23) используют для подъема шпинделей турбобуров. Он захватывает шпиндель за коническую часть. При этом колокол заходит внутрь регулировочного кольца.
8.12 Устройства для завода извлекаемых труб в ловилный инструмент
Отводные крючки кованые (рис8.24) предназначены для установки по центру скважины отклоненной в ней бурильной колонны. Их изготовляют прямоугольного или круглого сечения с резьбой ниппеля бурильного замка в верхней части. Нижний конец отгибают в сторону и вниз. Внутри отводного крючка по центру для прохода бурового раствора выполнен канал. Длина развода крючка должна быть на 25мм меньше диаметра скважины. Отводной крючок применяют в том случае, если установлено, что верхняя часть бурильной колонны отклонена в сторону.
Используют также отводные крючки трубные, изготовленные из утяжеленных бурильных труб, заготовок башмачных труб или муфтовых заготовок и корпусов турбобуров. Преимущество отводных крючков трубных – возможность совместного спуска с ловильным инструментом (ловителем, колоколом, метчиком и т.д.) и производство ловильных работ без подъема из скважины. Однако отводные крючки в скважине часто ломаются и усложняют ловильные работы, поэтому они редко применяются.
Рис 8.25 Ловушка-захват

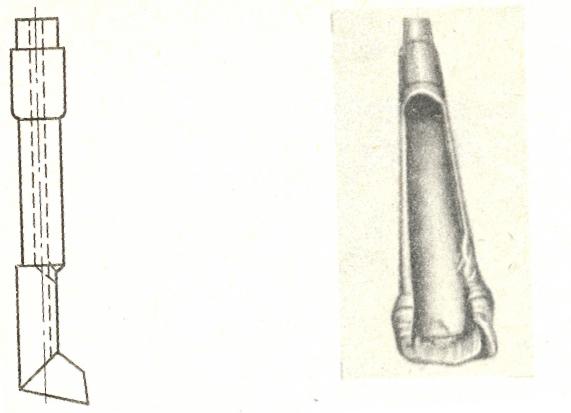

Рис 8.24 Отводной крючок
Ловушка-захват, предназначенная для захвата отклоненных труб и установки их по центру без крючка, представляет собой муфтовую заготовку или толстостенную трубу, на конце которой помещаются крючки, утапливающиеся внутрь (рис8.25). При опускании ловушки–захвата ниже торца извлекаемых труб крючки, если они установились против извлекаемых труб, утапливаются под действием части веса бурильной колонны, пропускают трубу внутрь ловушки и закрывают ловушку, исключая обратный выход трубы. При последующем подъеме бурильной колонны наклоненная труба отрывается от стенки скважины и становится по центу внутри ловушки. Так как ловушку – захват опускают одновременно с ловильным инструментом (ловителем, колоколом, труболовкой, метчиком с центрирующим приспособлением и т.д.), то ловушку – захват не поднимают из скважины, а заведенную в нее трубу захватывают ловильным инструментом.
Ловильный инструмент для захвата труб в скважине М.Ш.Измайлова (рис8.26) имеет боковую прорезь и несколько пар отводящих по сторонам прорези. Принцип его работы такой же, как и ловушки- захвата, но он из-за большого числа крючков надежнее в работе, чем ловушка-захват.

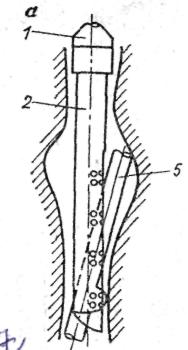

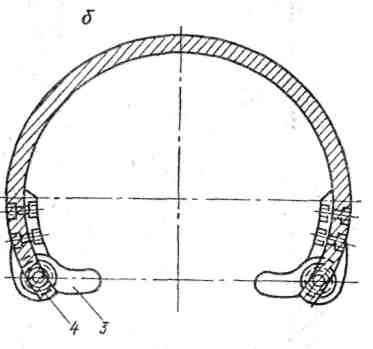

Рис. 8.26 Ловильный инструмент для труб в скважине М.Ш. Измайлова:
а- схема работы; б- поперечный разрез: 1- ловильный инструмент; 2- направляющая труба; 3- отводной крючок; 4- пружина; 5- извлекаемая труба
