8.10 Труборезки
Для срезания колонны труб, преимущественно обсадных, применяются механические и гидравлические труборезки.

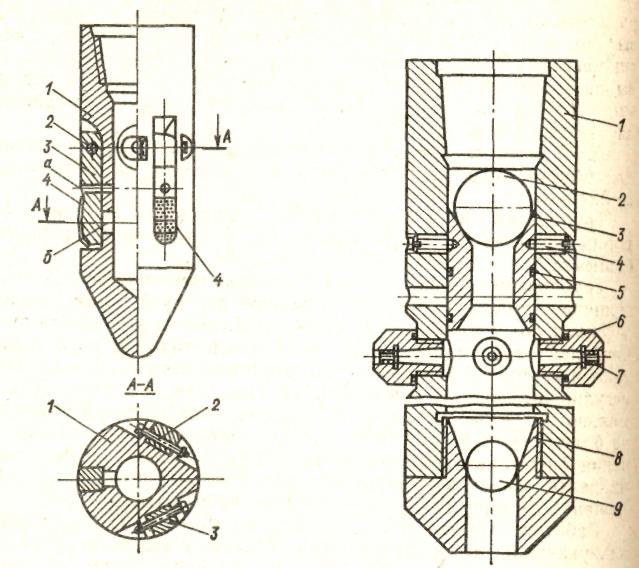

Труборез внутренний механический предназначен для срезания труб, оставленных в скважине, с целью последующего извлечения их из нее. Труборез (рис8.19) состоит из корпуса 1, режущих пластин 3, часть наружной поверхности которых наплавлена твердым сплавом 4, и осей 2, с помощью которых режущие пластины крепятся на корпусе. Корпус трубореза имеет продольные пазы; в них размещены режущие пластины и отверстии а и б для прохождения бурового раствора. В режущих пластинах имеется по одному пропускному отверстию.
Рис. 8.20 Труборезка внутренняя пескоструйная
Рис. 8.19 Труборез механический
Труборез спускается в скважину на бурильной колонне, которая во время спуска через циркуляционное отверстие заполняется раствором. После установки трубореза на место работы восстанавливается циркуляция бурового раствора. Бурильную колонну вращают с минимальной частотой ротора 40-50 об/мин. Под действием перепада давления бурового раствора 3-5 МПа режущие пластины 3 выходят из пазов корпуса и, прижимаясь поверхностью с наплавленным твердым сплавом к трубе, режут ее. Время необходимое для прорезания трубы, составляет 1-2 часа. По окончании работы нижние концы режущих рычагов выходят из пазов в корпусе. При этом буровой раствор выходит через отверстия 6 в межтрубное пространство, давление снижается, что сигнализирует об окончании резания трубы. После включения циркуляции раствора режущие пластины под действием собственного веса опускаются. Труборез без затруднений извлекается из скважины.
Труборезка внутренняя пескоструйная предназначена для обрезания обсадных колонн в скважинах диаметром от 146 до 324мм.
Труборезка (рис8.20) состоит из корпуса 1, шаров 2 и 9, втулки 3, стопорных винтов 4, эластичных колец 5, ниппеля 6, насадки 7 и башмака 8.
Труборезку готовят к работе следующим образом. В корпус 1 ввинчивают башмак 8, устанавливают втулку 3 с уплотнениями 5 и фиксируют стопорными винтами 4. Затем из комплекта сменных ниппелей берут ниппели под обрезаемый диаметр труб и ввинчивают в корпус. В зависимости от толщины стенок обрезаемых труб регулируют степень завинчивания ниппелей в корпус. Для оптимального режима резания необходимо, чтобы насадка находилась не более , чем в 8-10мм от стенки обрезаемой трубы.
Работает труборезка следующим образом. Подготовленную, как указано выше, труборезку опускают к месту резания и восстанавливают циркуляцию бурового раствора. Затем бросают шар 9 для перекрытия центрального канала и направления потока бурового раствора через насадки. Удостоверившись в ее нормальной циркуляции, можно приступать к закачиванию в трубы жидкости для резания (раствора с песком) и обеспечению ее круговой циркуляции Одновременно бурильную колонну с труборезкой вращают. Выходящая из насадок жидкость обычно перерезает трубу через 2-3 часа. Удостоверившись в этом , можно бросать второй шар. Тогда давлением срежутся стопорные винты, втулка 3опустится, откроются циркуляционные отверстия, перекрытые втулкой, и циркуляция начнется через них. Убедившись в наличии циркуляции и полном выносе песка из скважины, ее прекращают и труборезку извлекают из скважины.
