8.8 Фрезеры
Фрезеры – выполняют различные функции в скважинах. В одних случаях они используются для разрушения предметов в скважинах путем их фрезерования на забое; в других – как вспомогательный инструмент с целью подготовки верхней части колонны труб для захвата их ловильным инструментом. Наконец, они используются для забуривания нового ствола при отклонении от оставленного предмета в скважине.
Фрезер забойный ФЗ предназначен для разрушения металлических предметов.

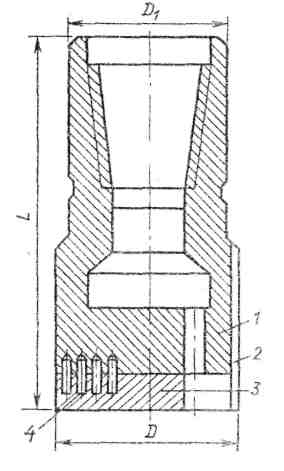

Он состоит (рис8.12) из корпуса 1, истирающего участка 3 и режущих пластин 4 с релитом 2. На истирающем участке фрезера запрессованы и заплавлены припоем режущие пластины из металлокерамического твердого сплава. Боковая поверхность фрезера наплавлена релитом 2.
Рис. 8.12 Фрезер забойный ФЗ
|
Рис. 8.13 Фрезер торцовый ФТ
|
Фрезер торцовый ФТ, так же как и фрезер ФЗ, предназначен для торцового разрушения металлических предметов, находящихся в скважине (переводников, долот, труб). Он (рис8.13) состоит из переводника 1, разъемного корпуса 2 и 5, пружины 3, штока 4, режущей головки 6, циркуляционного канала 7, резцов 8, штырей 9 из твердого сплава.
Фрезер комбинированный ФЗК предназначен для кольцевого фрезерования по наружному диаметру и последующему фрезерованию по всему сечению металлического предмета.

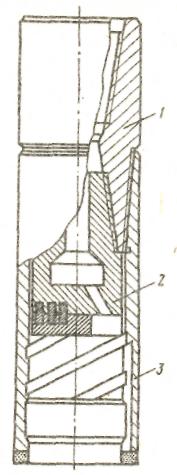

Фрезер (рис8.14) состоит из переводника 1, торцового 2 и кольцевого 3 фрезеров. Он совмещает функции кольцевого и забойного фрезеров.
Рис. 8.14 Фрезер комбинированный ФЗК
|
Рис. 8.15 Фрезер пилотный ФП |
Фрезер пилотный ФП предназначен для фрезерования в обсадной колонне прихваченных труб, пакеров, муфт, монтажных элементов погружных электронасосов и т.д. Он состоит из корпуса 1, воронки 2, истирающихся режущих участков 3 и направляющего штока 4 (рис8.15). При фрезеровании шток заходит в аварийный объект и цементирует фрезер.
Фрезеры кольцевые ФК предназначены для офрезерования прихваченных труб (бурильных, насосно-компрессорных и насосных штанг), а так же других круглых предметов.
Фрезер (рис8.16) состоит из головки1 с присоединительной резьбой под соответствующие трубы; крпуса 2 с винтовыми пазами внутри и режуще-истирающим участком 3 на торце, армированным дробленным металлокерамическим твердым сплавом.
Рис 8.16 Фрезер кольцевой ФК |
Рис 8.17 Фрезер-воронка ФВ
|
Фрезер-воронка ФВ предназначется для офрезерования верхнего конца бурильных, насосно-компрессорных труб в обсадной колонне. Она (рис8.17) представляет собой стандартную воронку 1, режуще-истирающая часть которой армирована дробленным твердым сплавом 3 на припое. Как правило, фрезер-воронкой работают совместно с ловильным инструментом 2, например с ловителем.
8.9 Печати
Печати различных видов применяют для определения состояния верхней части предмета, находящегося в скважине, а также места и характера нарушения обсадной колонны.
Рис 8.18 Печать универсальная ПУ
|
Печать универсальная ПУ (рис8.18) состоит из контргайки 1, шайбы 2, стопора нажимной втулки 3, гайки нажимной 4, корпуса 5, нажимной втулки 6, алюминевой оболочки 7, винта 8 и сменного маслонефтестойкого резинового стакана 9. В качестве материала, на котором получается отпечаток, используется алюминевая оболочка. Собранную, как показано на рис.8.18, печать спускают до места получения отпечатка, нагружают с усилием до 20 кН и поднимают из скважины. Изучением отпечатка определяют контуры верхней части предмета, находящегося в скважине. Для смены оболочки отвинчивают контргайку 1 и гайку нажимную 4, отгибают торцы аллюминевой оболочки 7 и снимают ее. Новую оболочку устанавливают в обратном порядке.
|
