8.1 Ловители с промывкой

Ловители с промывкой предназначены для захвата оставшейся с скважине бурильной колонны за наружную часть трубы или замка.

Ловитель (рис. 8.1) состоит из переводника 1, корпуса 2, спиральной пружины 3, нажимной втулки 4, уплотнительной резиновой манжеты 5, двух ловильных плашек 6 и воронки 7.

Корпус 2 имеет в нижней внутренней части коническую поверхность для движения по ней плашек 6 и трубную резьбу на концах корпуса для подсоединения воронки 7 и переводника 1. Внутри корпуса в специальные пазы запрессованы две шпонки, между которыми помещаются плашки 6, имеющие с внутренней стороны левую специального профиля ловильную резьбу. Резьбой захватывается извлекаемая часть колонны за трубу или замок.

Выступы и паз на плашках позволяют им равномерно перемещаться вдоль шпонок. Над плашками устанавливают кольцо и резиновую манжету 5, которая имеет внутренний диаметр меньше диаметра захватываемого элемента бурильной колонны, что позволяет его герметизировать внутри корпуса и надежно осуществлять циркуляцию бурового раствора через извлекаемые трубы. Поверх манжеты устанавливается нажимная втулка 4 с надетой на нее спиральной пружиной 3. Все внутренние узлы (от плашки до спиральной пружины) поджимаются переводниками ловителя.

Рис. 8.1 Ловитель с промывкой

К нижней части ловителя подсоединяется воронка, обеспечивающая завод в него конца трубы. Ловителем работают следующим образом. Его присоединяют к колонне бурильных труб или к обсадной трубе (в случае необходимости захвата ниже торца извлекаемой трубы более чем на 1м). Ловитель спускают на расчетную глубину, восстанавливают циркуляцию бурового раствора, легкими поворотами бурильной колонны на 180-270 заводят в ловитель конец трубы, оставленной в скважине. Далее ловитель опускают без вращения. В процессе спуска конец трубы, упираясь в плашки, перемещает их по конической поверхности и, раздвигая их, проходит через резиновую манжету. При последующей натяжке колонны плашки опускаются по конусу и зажимают зашедшую в ловитель трубу под действием пружины 3, а манжета герметизирует пространство между трубой и корпусом ловителя. Если при натяжении бурильная колонна сразу не освобождается, то усиливают циркуляцию бурового раствора и снова пытаются поднять колонну, возможно, с рассаживанием.

Если и в этом случае освободить колонну не удается, то применяют другие методы ликвидации аварии, а ловитель освобождают.

Для его освобождения бурильную колонну натягивают и затем резко опускают на 20-30см. При этом плашки, закрепившиеся на трубе, остаются на месте, а корпус со шпонками опускается. При дальнейшем вращении колонны вправо с медленным подъемом плашки сбиваются, и ловитель освобождается.

8.2 Метчики

Метчики предназначаются для ловли и извлечения из скважины колонны труб, верх которых оканчивается муфтой или ниппелем бурильного замка, утяжеленной бурильной колонна путем ее захвата за внутреннюю часть. Метчик (рис. 8.2) представляет собой корпус, в верхней части которого нарезана резьба замковой муфты для соединения с бурильной колонной, а в нижней части нарезается наружная ловильная резьба.

Метчики подразделяются на два типа: универсальные МБУ (рис. 8.2 а) и специальные МСЗ (рис. 8.2 б).

Метчики бурильные универсальные (МБУ) применяют для захвата извлекаемой колонны ввинчиванием их в тело бурильной трубы.

Метчики специальные (замковые) (МСЗ) используют для захвата ввинчиванием в замковую резьбу. Метчики каждого типа изготовляют в зависимости от назначения с левой и правой резьбой. Их рекомендуется применять, когда колонну не удалось поднять ловителем или наружной труболовкой и когда в ходе ликвидации аварии потребуются большие крутящие моменты и рассаживание желательно с центрирующими приспособлениями.

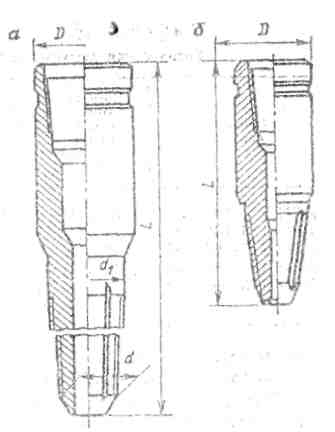

Рис. 8.2 Метчики: а - универсальный МБУ; б - специальный замковый МСЗ

Порядок работы метчиком следующий. После спуска ловильного инструмента до верхней части извлекаемых труб восстанавливают циркуляцию бурового раствора, уточняют вес колонны, давление бурового раствора и его температуру, нащупывают верх оставленной колонны на расчетной глубине. Нельзя спускать универсальный метчик на 80см, а специальный на 20см ниже расчетной глубины соединения. При попадании метчика внутрь колонны давление бурового раствора увеличивается, временно и снижается вес колонны.

Последующим медленным вращением ротора (на два-три оборота) с нагрузкой 10-20кН закрепляют метчик.

Докрепляют его с нагрузкой 20-30кН при неполных (0,3-0,5) оборотах стола ротора до «отдачи» на четыре-пять оборотов. Уменьшение нагрузки на крюке указывает, что метчик соединен с бурильной колонной.
