2.6 Графическая работа «фасад здания».
Цель. Приобретение навыков вычерчивания фасадов здания.
Содержание работы. Вычертить фасад здания. Нанести необходимые размеры. М 1:100, формат А3. Варианты заданий представлены в приложениях 2, образец работы расположен на рисунке 26.
Рекомендации по выполнению. По таблице 2 в соответствии с номером своего варианта определить высоту здания и, используя план и разрез, вычертить фасад здания.
Оформление фасада должно соответствовать ГОСТ 21.501-93, 21.105-79, 21.107-78.
Фасад – ортогональная проекция здания на вертикальную плоскость - наружная сторона здания. Чертеж фасада дает представление о внешнем виде здания, его архитектуре и о соотношениях его отдельных элементов.
Фасады бывают: главный (сторона здания, выходящая на улицу или площадь), дворовый и боковой (торцовый).
Название фасада дают по обозначениям крайних координационных осей на плане, например, «Фасад 1-5» или «Фасад А-Г».
На фасаде нанести и указать:
1) крайние координационные оси здания;
2) отметки уровня земли, входных площадок, верха стен, низа и верха проемов и расположенных на разных уровнях элементов фасадов (козырьков, коньков, выносных тамбуров). Полочку отметки желательно развернуть в сторону от изображения;
3) маркировку оконных проемов по типу ОК – 1, ОК – 2 и т.п., если они не входят в состав элементов сборных конструкций стен. Марку типа заполнения проема проставляют на фасаде внутри контура оконного проема.
Чертеж фасада здания можно вычерчивать в такой последовательности:
1) провести горизонтальную прямую линию толщиной, принятой для обводки фасада. Ее вывести за контур фасада примерно на 30мм. Эта линия служит основанием, на котором строят фасад здания;
2) провести вторую горизонтальную линию на расстоянии 1,5мм от первой – линию отмостки;
3) провести тонкими линиями горизонтальные контуры цоколя, низа и верха проемов (оконных и дверных), карниза, конька и других элементов здания;
4) провести вертикальные линии координационных осей, стен, оконных и дверных проемов и т.п.;
5) вычертить ограждения балконов, дымовые и вентиляционные трубы и другие архитектурные детали фасада;
6) нанести кружки координационных осей, выносные линии и знаки высотных отметок;
7) проставить высотные отметки (отметки выше нулевой указать со знаком плюс, ниже нулевой – со знаком минус), выполнить все требуемые надписи.
Рекомендуется для контуров фасада, проемов, плит балконов и лоджий, цоколя и т.п. принять толщину линий 0,4…0,5мм, для заполнения проемов –0,2…0,3мм, для контура земли – 0,6…0,8мм.
Вопросы для самопроверки
1. Каковы условия расположения плана здания на чертеже?
2. Какие размеры наносят на планы этажей?
3. Какие размеры и отметки указывают на разрезах?
4. Как на чертеже обозначаются продольные и поперечные оси?
|

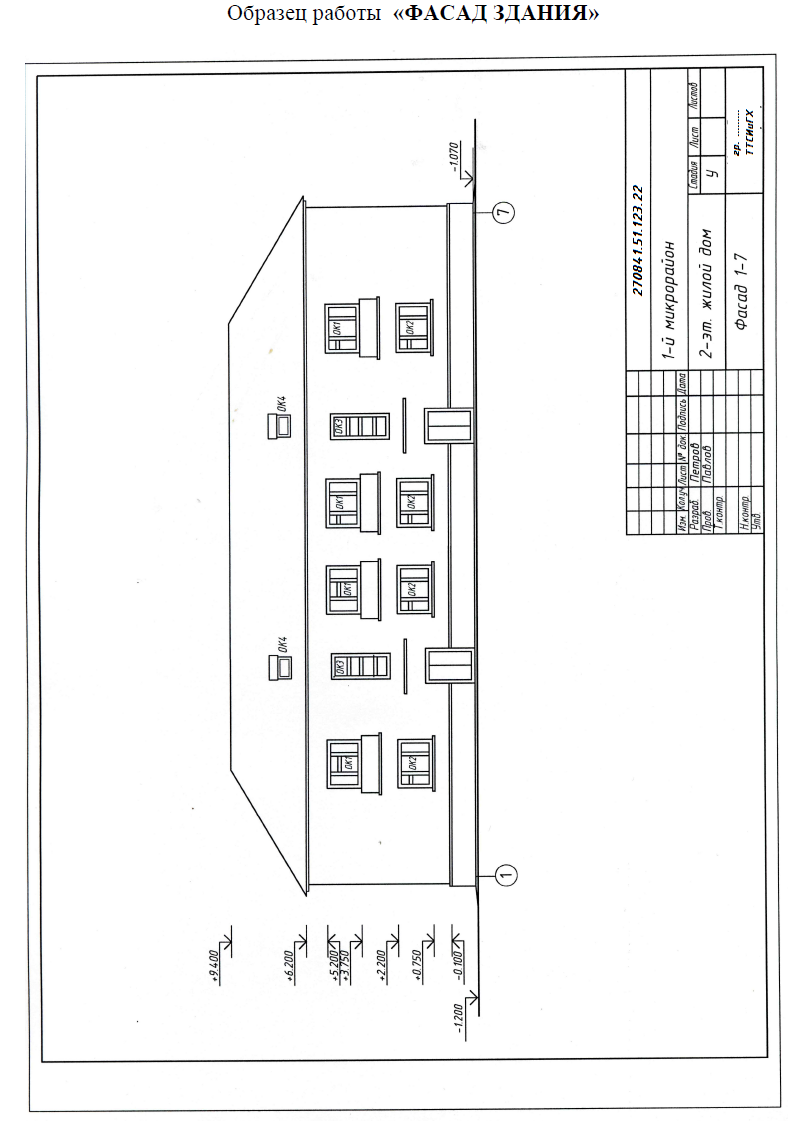

Образец работы «ФАСАД ЗДАНИЯ» Рисунок 26. |
