2.4 Графическая работа «план здания».

Цель. Знакомство с государственными стандартами Системы проектной документации для строительства (СПДС), правилами оформления строительных чертежей, приобретение навыков вычерчивания планов здания.

Содержание работы. Вычертить план двухэтажного жилого дома. М 1:100, формат А3. Нанести на чертеже все необходимые размеры. Варианты заданий представлены в приложении 2, образец работы – на рисунке 20.

Рекомендации по выполнению. По таблице 2 в соответствии с номером своего варианта определить схему здания и по ней вычертить план здания. Для вариантов 1,3,5,7,9 необходимо вычертить план 1-го этажа, для вариантов 2,4,6,8,10 - план 2-го этажа. Оформление плана должно соответствовать требованиям ГОСТ 21.501-93, 21.105-79, 21.107-78.

Таблица 2 – Исходные данные для плана, фасада и разреза здания

Номер варианта	Схема здания	Разрез	Высота этажа, м	Номер узла
1	1	1-1	2,8	1,2
2	1	2-2	3,0	1,2
3	2	1-1	2,8	1,2
4	2	2-2	3,0	1,2
5	1	1-1	2,8	1,2
6	1	2-2	3,0	1,2
7	2	1-1	2,8	1,2
8	2	2-2	3,0	1,2
9	1	1-1	2,8	1,2
10	2	2-2	3,0	1,2

План – это изображение разреза здания, рассеченного мнимой горизонтальной плоскостью, проходящей на определенном уровне. При выполнении плана этажа здания положение мнимой горизонтальной плоскости разреза принять на уровне 1/3 высоты изображаемого этажа или в 1м от изображаемого уровня для промышленных зданий. Для жилых и общественных мнимую секущую плоскость располагают в пределах дверных и оконных проемов каждого этажа.

Этажом называются помещения, размещающиеся в здании на одном уровне.

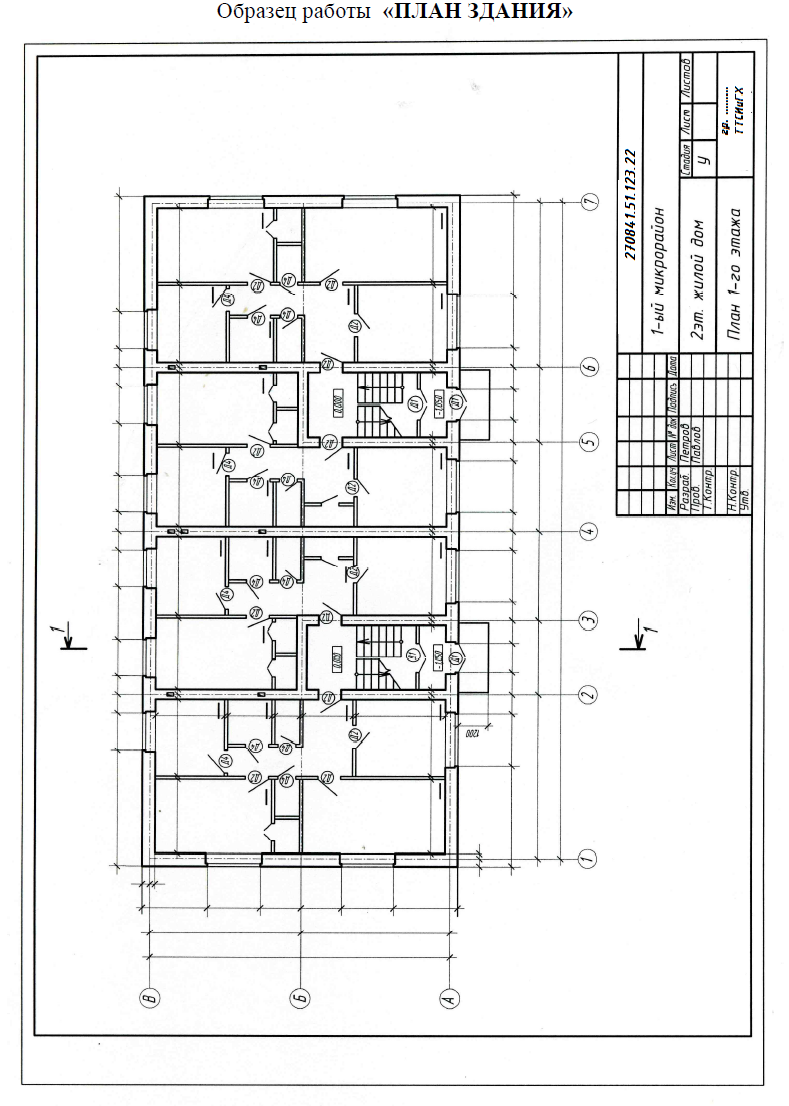

Образец работы «ПЛАН ЗДАНИЯ» Рисунок 20.

На плане этажа нанести и указать:

- координационные оси здания;

- размеры, определяющие расстояния между координационными осями и проемами, толщину стен и перегородок, другие необходимые размеры, отметки участков, расположенных на разных уровнях;

- площади помещений (до второго знака после запятой) привести в нижнем правом углу плана и подчеркнуть.

Площадки, антресоли и другие конструктивные элементы, расположенные выше секущей плоскости, изображаются схематично штрихпунктирной тонкой линией с двумя точками.

План здания расположить на листе так, чтобы длинная сторона плана, соответствующая главному фасаду, была обращена к нижнему краю листа.

Работу над планом выполнить в следующей последовательности:

1) прочертить штрихпунктирной линией толщиной 0,1…0,15мм координационные оси (горизонтальные и вертикальные) наружных и внутренних капитальных стен. Допускается после обводки чертежа оси оставлять только в пересечении стен;

2) вычертить линией толщиной 0,2…0,25мм контуры капитальных стен;

3) вычертить двумя линиями толщиной 0,3мм контуры перегородок. Перегородки встроенных шкафов вычертить одной линией толщиной 0,6мм;

4) разместить и вычертить в наружных стенах оконные проемы (с четвертями) и проемы для дверей. Размеры окон и дверей показаны на рисунке 21.

Следует иметь в виду, что в ГОСТе 11214-86 указаны размеры проемов без учета четвертей, поэтому на чертеже необходимо проставить размеры за вычетом четвертей, т.е. из размера проема вычесть 130мм;

5) изобразить дверные проемы, как в капитальных стенах, так и в перегородках. При размещении дверного проема в стене для внутриквартирных дверей нужно исходить из удобства эксплуатации помещений, предполагаемой расстановки мебели и т.д., что следует учесть также при определении направления открывания дверей;

6) изобразить линией толщиной 0,2…0,25мм санитарно-техническое оборудование: в уборной – унитаз, в ванной комнате – ванну и умывальник, в кухне – газовую плиту и мойку. Условные графические изображения этого оборудования выполнить в соответствии с ГОСТ 21.205-93, рисунок 22;

7) вычертить вентиляционные каналы;

8) вычертить лестничные площадки и марши;

9) проставить все требуемые размеры, обозначения координационных осей;

10) выполнить обводку контуров сечения капитальных стен линией толщиной 0,6…0,7мм.

а)

б)

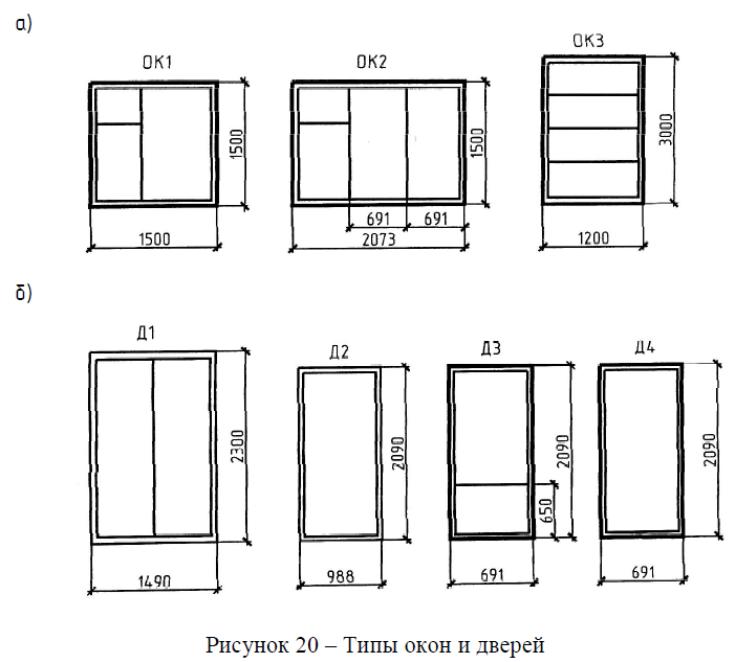

Рисунок 21. – Типы окон и дверей.

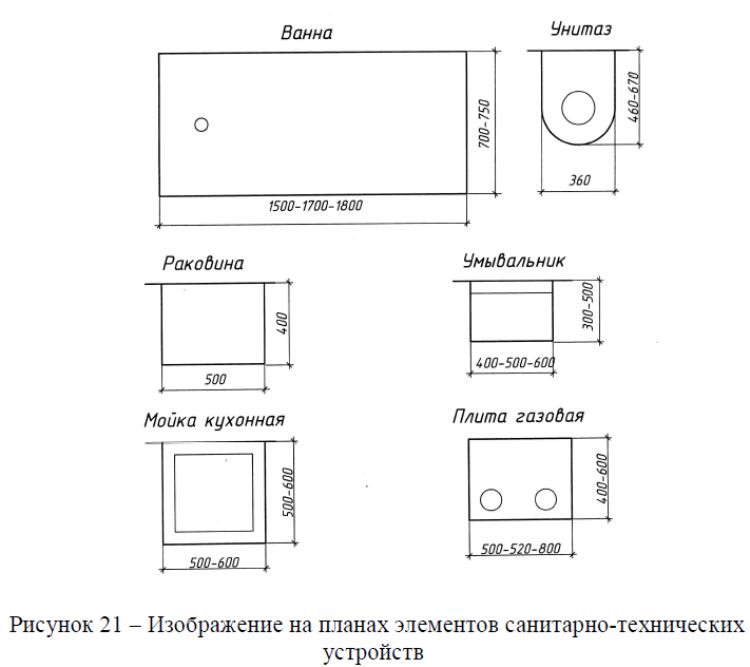

Рисунок 22. – Изображение на планах элементов санитарно-технических устройств

Размеры и обозначения, проставляемые снаружи плана здания.

Первую размерную цепочку с чередующимися размерами простенков и проемов провести на расстоянии 15…20мм от внешнего контура стены.

Вторую размерную цепочку провести между соседними координационными осями и указать размер между ними.

На третьей размерной цепочке указать расстояния между крайними координационными осями.

Расстояние между размерными линиями (цепочками) принять 8…10мм.

Размеры привязки наружных стен к координационным осям проставить перед первой размерной цепочкой.

Кружки для обозначения координационных осей принять диаметром 8…10мм и вынести за все размерные линии.

За всеми размерными линиями нанести линии разрезов толщиной 0,9…1,0мм (следы секущих плоскостей).

Размеры и обозначения, проставляемые внутри плана здания.

Указать размерные цепочки, определяющие длину и ширину помещений, толщину стен и перегородок. Размеры дверных проемов в перегородках на плане проставлять не надо.

Указать ширину и длину лестничной клетки, координационные размеры ширины площадок, длину горизонтальной проекции маршей.

На свободном месте, ближе к правому нижнему углу каждого помещения, проставить и подчеркнуть его площадь, с точностью до 0,01м2, (например: 12,34).

Проставить высоту этажной и промежуточной площадок, а для 1-го этажа – входной площадки, в прямоугольнике с точностью до третьей значащей цифры после запятой с указанием знака плюс или минус.

При выполнении графической работы «План здания»:

толщину наружных, внутренних стен и перегородок студент может задать самостоятельно, исходя из размеров кратных размерам красного одинарного кирпича (250х120х65).

Относительно капитальных стен координационные оси должны занимать определенное СНиП положение. Например, в жилых и общественных зданиях координационные оси внутренних стен совпадают с их геометрической осью, рисунок 23, ось Б.

Если толщину внутренних стен принять b, то грань их будет отстоять от координационной оси на расстоянии b/2.

В наружных несущих стенах, а также внутренних стенах лестничных клеток, на которые опираются конструкции перекрытий или покрытий здания, внутренняя грань стены располагается от координационной оси на расстоянии а, равном b/2, рисунок 23, ось А. Например, если толщина внутренней стены 400 мм, то а составит 200 мм. В кирпичных стенах, где толщина внутренней капитальной стены не кратна модулю 100 мм, а принимается кратным 100…200 мм.

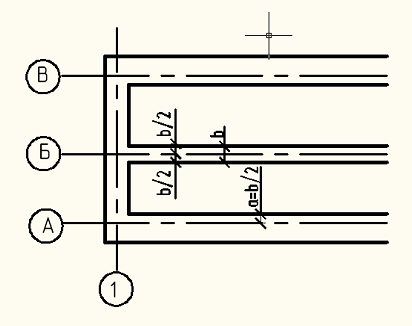

Рисунок 23. – Расположение внутренних и наружных стен.

В вариантах заданий (Инженерная графика, учебно-методическое пособие, Приложение 2) толщина: наружных стен составляет 510 мм, внутренних стен – 380 мм, перегородок – 120 мм.
