2 Описание графических работ.
2.1 Графические работы «титульный лист», «содержание».
Цель. Приобрести навыки качественного выполнения надписей на чертежах.
Содержание работы. Оформить титульный лист и лист с содержанием работ на форматах А4. Обе работы разместить на общем листе формата А3.
Указать наименование специальности и ее шифр с вариантом работы на «Титульном листе», вписать наименование учебной группы на листе «Содержание». Образец оформления работы представлен на рисунке 7.
|

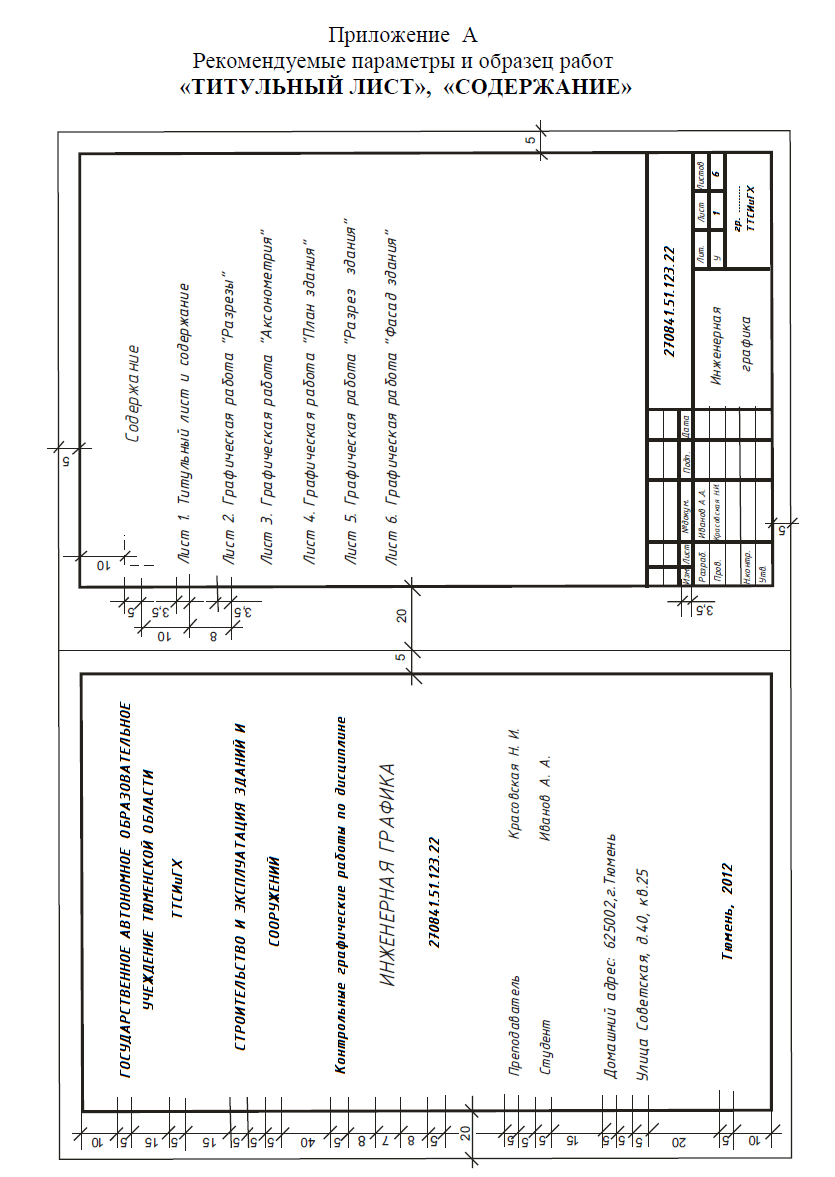

Рекомендуемые параметры и образец работы «ТИТУЛЬНЫЙ ЛИСТ» и «СОДЕРЖАНИЕ» Рисунок 7. |
Рекомендации по выполнению. Познакомиться с содержанием ГОСТ 2.304-81 “Шрифты чертежные”. Тонкими линиями (S/3) начертить упрощенную вспомогательную сетку и написать текст, учитывая размеры всех букв и цифр в соответствии с таблицей 1, которая содержит основные числовые значения относительных размеров шрифта типа Б с углом наклона 75°.
|

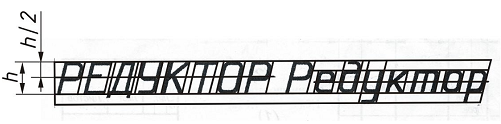

Рисунок 8. |

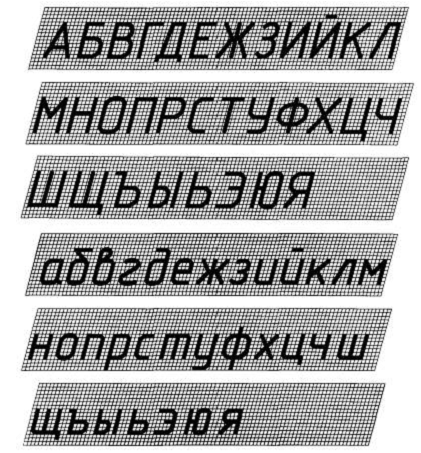

Проверить конструкцию шрифта в соответствии с рисунком 8 и выполнить его обводку карандашом. Перед началом работы предлагается выполнить тренировочные упражнения. Чтобы научиться красиво и правильно писать чертежным шрифтом, вначале его пишут с помощью сетки с шагом 0,1h×0,1h, где h - высота шрифта, как на рисунке 9. После овладения навыками написания шрифта используют упрощенную сетку, как на рисунке 10. Затем, когда появится опыт, можно проводить только верхние и нижние границы строки, как на рисунке 11.
|
Рисунок 9. |
|
Рисунок 10. |
|
Рисунок 11. |
В таблице 1 приведены расчетные параметры всего шрифта типа Б с наклоном.
Таблица 1 - Относительные размеры шрифта типа Б с наклоном 75°
Параметры шрифта |
Относит. размер |
Размеры в мм |
||||
Размер шрифта - высота прописных букв, / h / |
h |
3,5 |
5,0 |
7,0 |
10,0 |
14,0 |
Высота строчных букв Расстояние между буквами Минимальный шаг строк Минимальное расстояние между словами Толщина линий шрифта |
7/10h 2/10h 17/10h
6/10h 1/10h |
2,45 0,7 6,0
2,1 0,35 |
3,5 1,0 8,5
3,0 0,5 |
4,9 1,4 12,0
4,2 0,7 |
7,0 2,0 17,0
6,0 1,0 |
9,8 2,8 24,0
8,4 1,4 |
Ширина прописных букв: |
||||||
- Г, Е, З, С и цифр; - А, Д, М, Х, Ц, Ы, Ю; - Ж, Ф, Ш, Ъ; - Щ; - остальные буквы и цифра 4; ширина цифры 1 |
5/10h 7/10h 8/10h 9/10h 6/10h 3/10h |
1,8 2,45 2,8 3,2 2,1 1,1 |
2,5 3,5 4,0 4,5 3,0 1,5 |
3,5 4,9 5,6 6,3 4,2 2,1 |
5,0 7,0 8,1 9,0 6,0 3,0 |
7,0 9,8 11,2 12,6 8,4 4,2 |
Ширина строчных букв: |
||||||
- з, с; - а, м, ц, ъ, ы, ю; - ж, т, ф, ш; - щ; остальные буквы |
4/10h 6/10h 7/10h 8/10h 5/10h |
1,4 2,1 2,45 2,8 1,8 |
2,0 3,0 3,5 4,0 2,5 |
2,8 4,2 4,9 5,6 3,5 |
4,0 6,0 7,0 8,1 5,0 |
5,6 8,4 9,8 11,2 7,0 |
Примечание: высота строчных букв с отростками, а также высота цифр всегда равна высоте прописной буквы ( h ).
